Lenze E82EV 8200 User Manual
Page 51

Erweiterungen für die Automation
Module
Funktionsmodule montieren und demontieren
l
51
EDK82EV113 DE/EN/FR 11.0

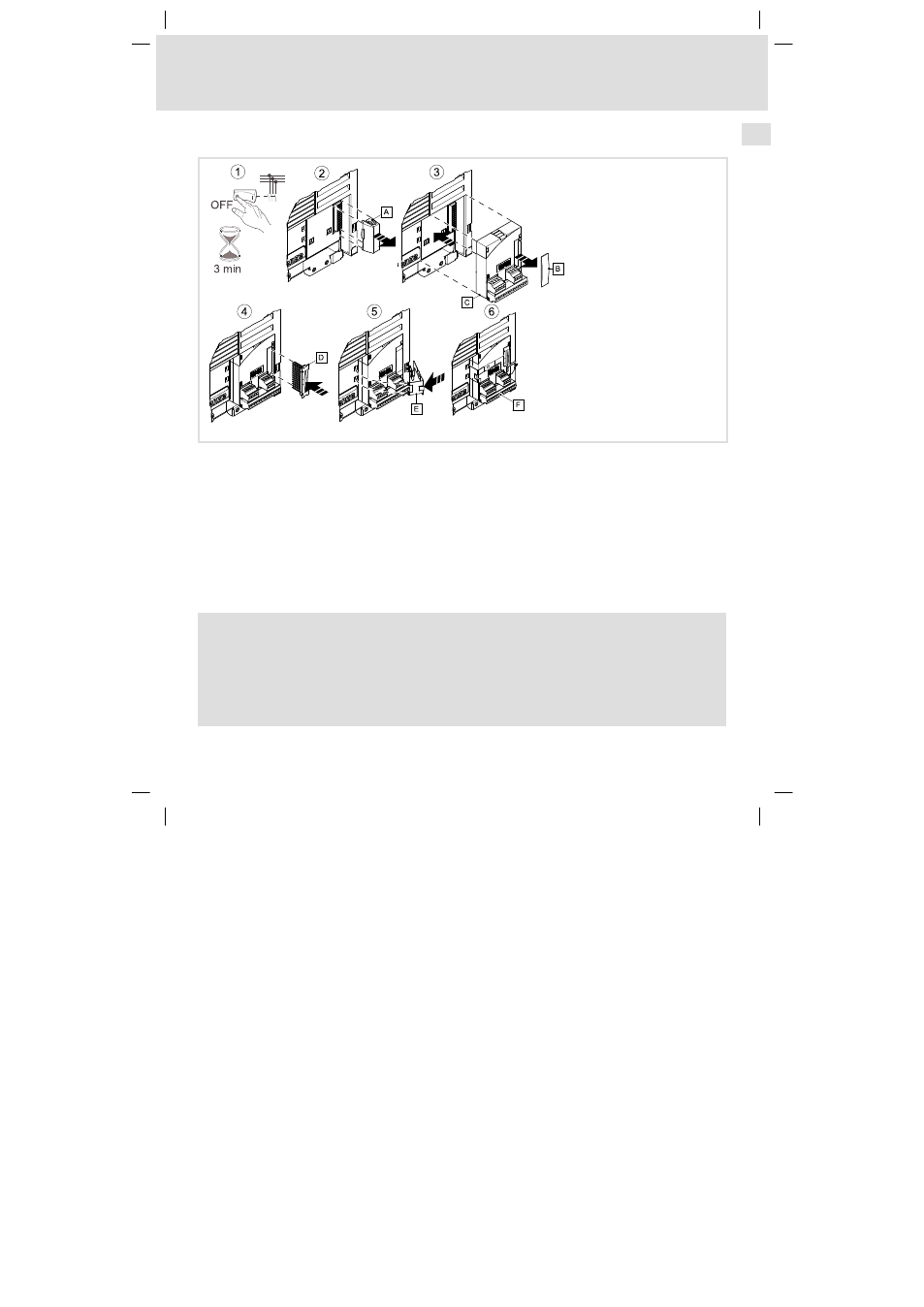

Montage
8200vec611
1.
Antriebsregler vom Netz trennen und mindestens 3 Minuten warten!
2.
FIF−Abdeckkappe
0 von der FIF−Schnittstelle abziehen.
3.
Schutzkappe
1 des Funktionsmoduls 2 abziehen und Funktionsmodul auf die
FIF−Schnittstelle stecken.
4.
Stiftleiste
3 bis zum Einrasten in die Kontaktleiste des Funktionsmoduls stecken.
Bringen Sie zusätzlich den Sicherungsbügel an, damit das Modul beim Verdrahten nicht zusammen
mit den Klemmleisten
5 abgezogen werden kann:
5.
Sicherungsbügel
4 in die Aussparungen einsetzen, über das Funktionsmodul klappen und
einrasten.
6.
Funktionsmodul verdrahten (siehe Montageanleitung des Funktionsmoduls).
)
Hinweis!
Bewahren Sie die FIF−Abdeckkappe
0 und die Schutzkappe des Funktionsmoduls 1 auf,
damit Sie diese nach einer eventuellen Demontage des Funktionsmoduls wieder
aufstecken können.
Der Antriebsregler kann nur in Betrieb genommen werden, wenn ein Funktionsmodul
oder die FIF−Abdeckkappe
0 auf der FIF−Schnittstelle steckt.
