Installation électrique
Câblage

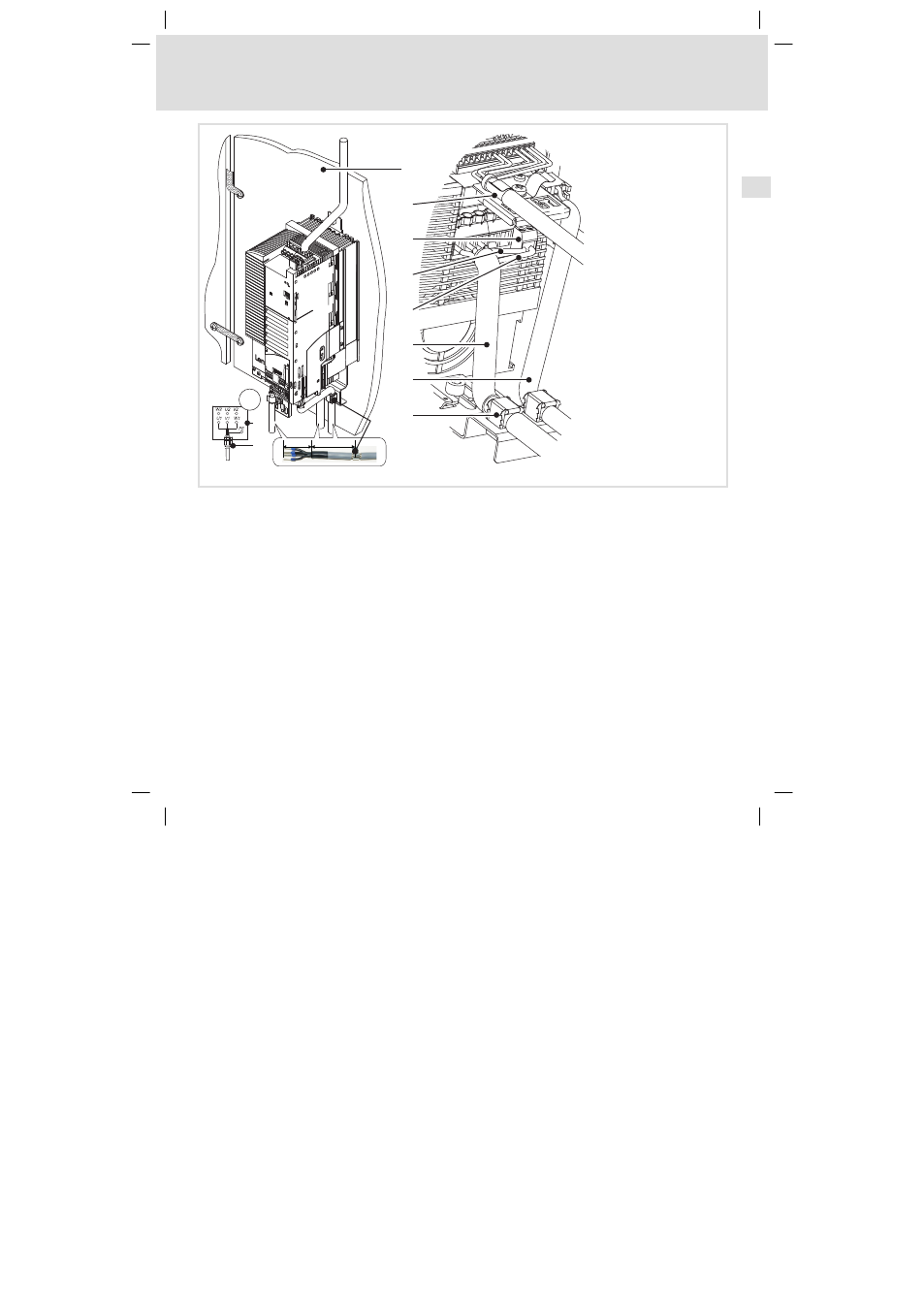

Câblage conforme CEM
5
l
195 EDK82EV113 DE/EN/FR 11.0
M
3~
L < 500 mm L < 40 mm
1
2
3
4
5
6
7
8
9
0
PES
PES
PE
PE
PE
PES
8200vec066
0 Plaque de montage avec surface conductrice
1 Câble de commande vers le module de fonction : relier le blindage par une surface importante à la tôle de
blindage CEM (PES).
2 Bornier à 2 emplacements pour le raccordement du PE moteur et du blindage moteur
3 PE du câble moteur
4 Blindage du câble moteur
5 Câble moteur blindé, de faible capacité
(brin/brin 1.5 mm
2 £ 75 pF/m ; à partir de 2.5 mm 2 £ 100 pF/m ; brin/blindage £ 150 pF/m)
6 Câble PTC blindé ou câble contact thermique blindé
7 Relier le blindage des câbles par une surface importante avec la tôle de blindage CEM (PES) à l’aide des colliers de
blindage compris dans l’emballage.
8 Couplage étoile ou triangle comme indiqué sur la plaque signalétique moteur
9 Presse−étoupe CEM (non compris dans la livraison)
