Mechanische Installation
Montage mit thermischer Separierung (Durchstoß−Technik)
4
l
26 EDK82EV113 DE/EN/FR 11.0

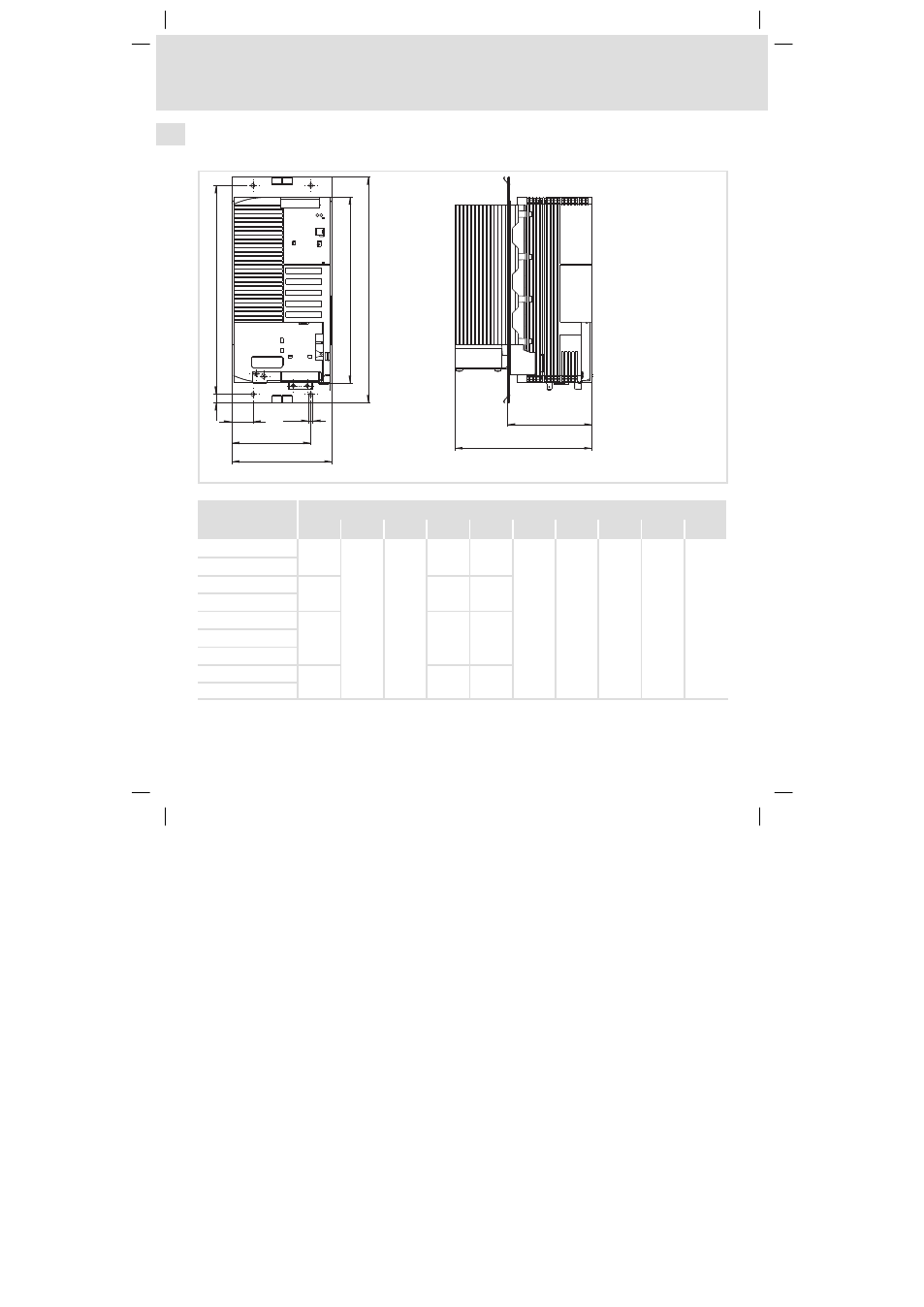

Montage mit thermischer Separierung (Durchstoß−Technik)
Für diese Montagevariante benötigen Sie den Antriebsregler Typ E82DV...
c1
c2
g
a
d
b1 b
h
e1
e
8200vec327
Maße [mm]
8200 vector a b b1 c1 c2 d e 1) e1 g h
E82DV302K2C
100
292 240
25 75
270 178 109.5 5 11
E82DV402K2C
E82DV552K2C
130 27.5 102.5
E82DV752K2C
E82DV302K4C
100 25 75 E82DV402K4C
E82DV552K4C
E82DV752K4C
130 27.5 102.5
E82DV113K4C
1) Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die Klemmen von
Funktionsmodulen in der Ausführung PT ragen um 14 mm über das Gehäuse hinaus.
