Installation mécanique
Montage avec séparation thermique (montage traversant)
4
l
186 EDK82EV113 DE/EN/FR 11.0
Montage avec séparation thermique (montage traversant)
Pour cette variante de montage, le variateur de vitesse de type E82DV... est nécessaire.
c1
c2
g
a
d
b1 b
h
e1
e

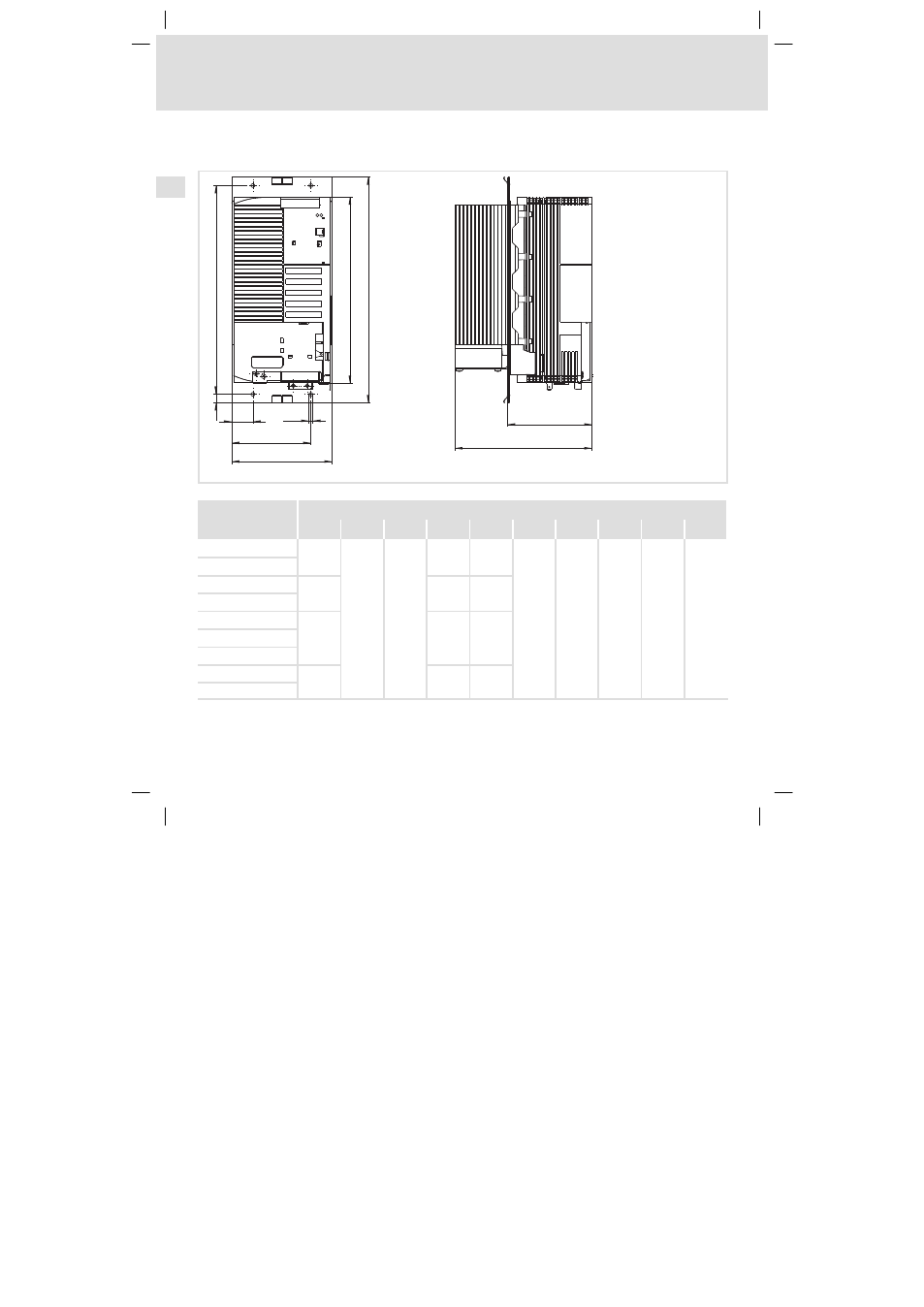

8200vec327
Cotes [mm]
8200 vector a b b1 c1 c2 d e 1) e1 g h
E82DV302K2C
100
292 240
25 75
270 178 109.5 5 11
E82DV402K2C
E82DV552K2C
130 27.5 102.5
E82DV752K2C
E82DV302K4C
100 25 75 E82DV402K4C
E82DV552K4C
E82DV752K4C
130 27.5 102.5
E82DV113K4C
1) Lorsque le module de fonction est enfiché : tenir compte de l’espace de montage et du rayon de courbure du câble.
Dans la version PT, les bornes des modules de fonction dépassent le boîtier de 14 mm.
