IT - I
taliano - M
anuale di istruzioni
23

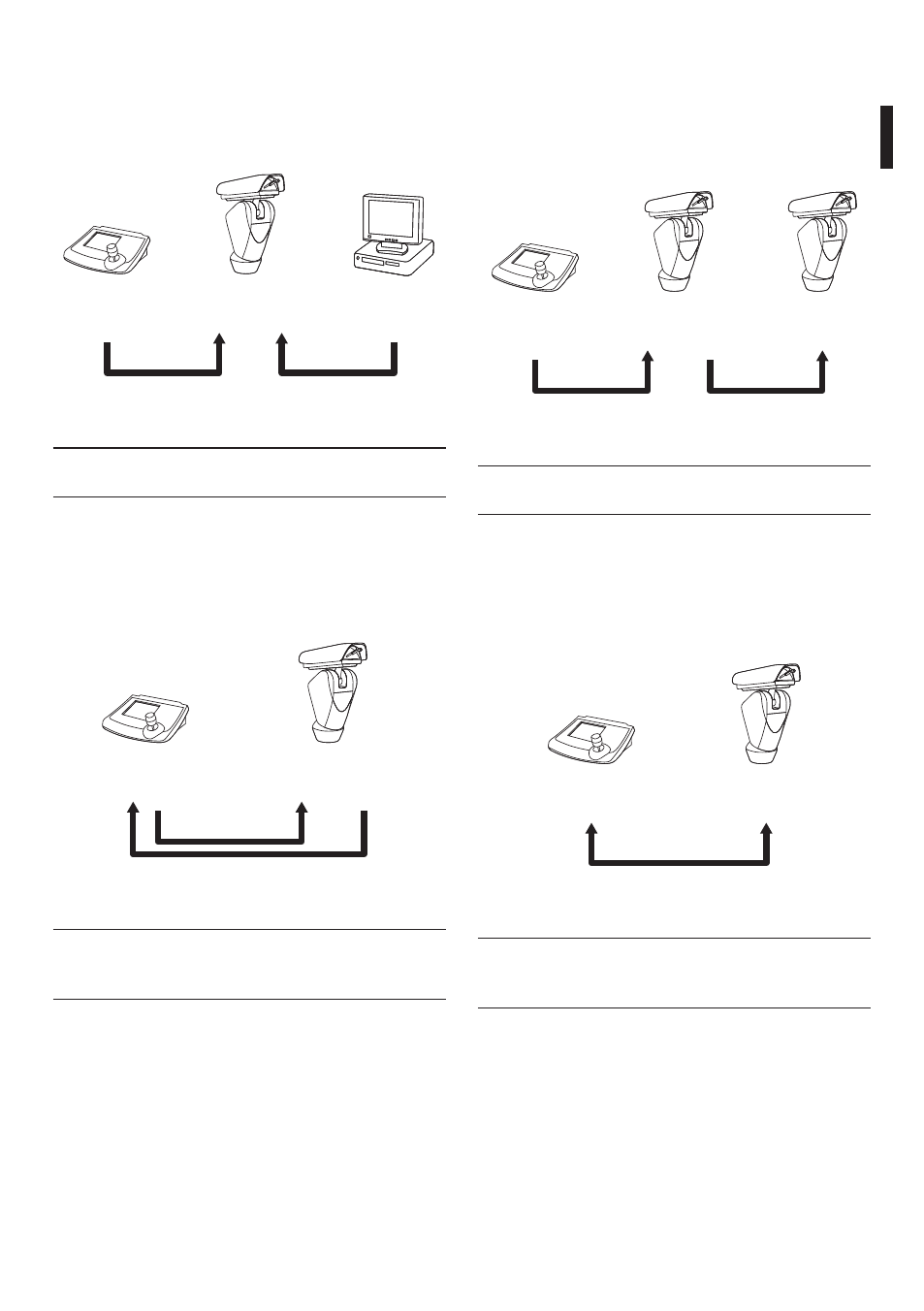

7.4.5.3 Linea RS485-1 ricezione, linea
RS485-2 ripetizione
Questa impostazione permette di collegare più
dispositivi in cascata. Il segnale viene rigenerato da
ogni unità permettendo di aumentare notevolmente
la distanza totale.
RS485-1
Max 1200m
Max 1200m
RS485-1 RS485-2
Tastiera di
controllo
Fig. 43
j
Questa impostazione è utilizzabile solo con
protocolli monodirezionali.
7.4.5.4 Linea RS485 TX/RX
Questo tipo di impostazione permette di ottenere
una comunicazione bidirezionale half-duplex sulla
linea RS485-1.
La linea seriale RS485-2 non è utilizzata.
RS485-1
Max 1200m
TX/RX
Tastiera di
controllo
Fig. 44
j
Questa funzione è disponibile soltanto
con protocolli bidirezionali (es.: PELCO,
AMERICAN DYNAMICS, Macro, etc.).
7.4.5.1 Linea RS485 RX
La linea RS485-1 funzionerà secondo le impostazioni
settate con i dip-switch Indirizzo, Baudrate e
Protocollo.
La linea seriale RS485-2 non viene utilizzata.
Personal
Computer
Max 1200m
Max 10m
RS485-1
RS232
Tastiera di
controllo
Fig. 41
h
L’impianto è di tipo TNV-1, non collegare a
circuiti SELV.
7.4.5.2 Linea RS422 (RS485-1 RX e RS485-2
TX)
Questa impostazione consente la comunicazione
in full duplex secondo lo standard RS422. Vengono
pertanto impegnate le due linee RS485-1 e RS485-2.
Max 1200m
RS485-1 RS485-2
Tastiera di
controllo
Fig. 42
j
Questa funzione è disponibile soltanto
con protocolli bidirezionali (Es.: PELCO,
AMERICAN DYNAMICS, Macro, etc.).
