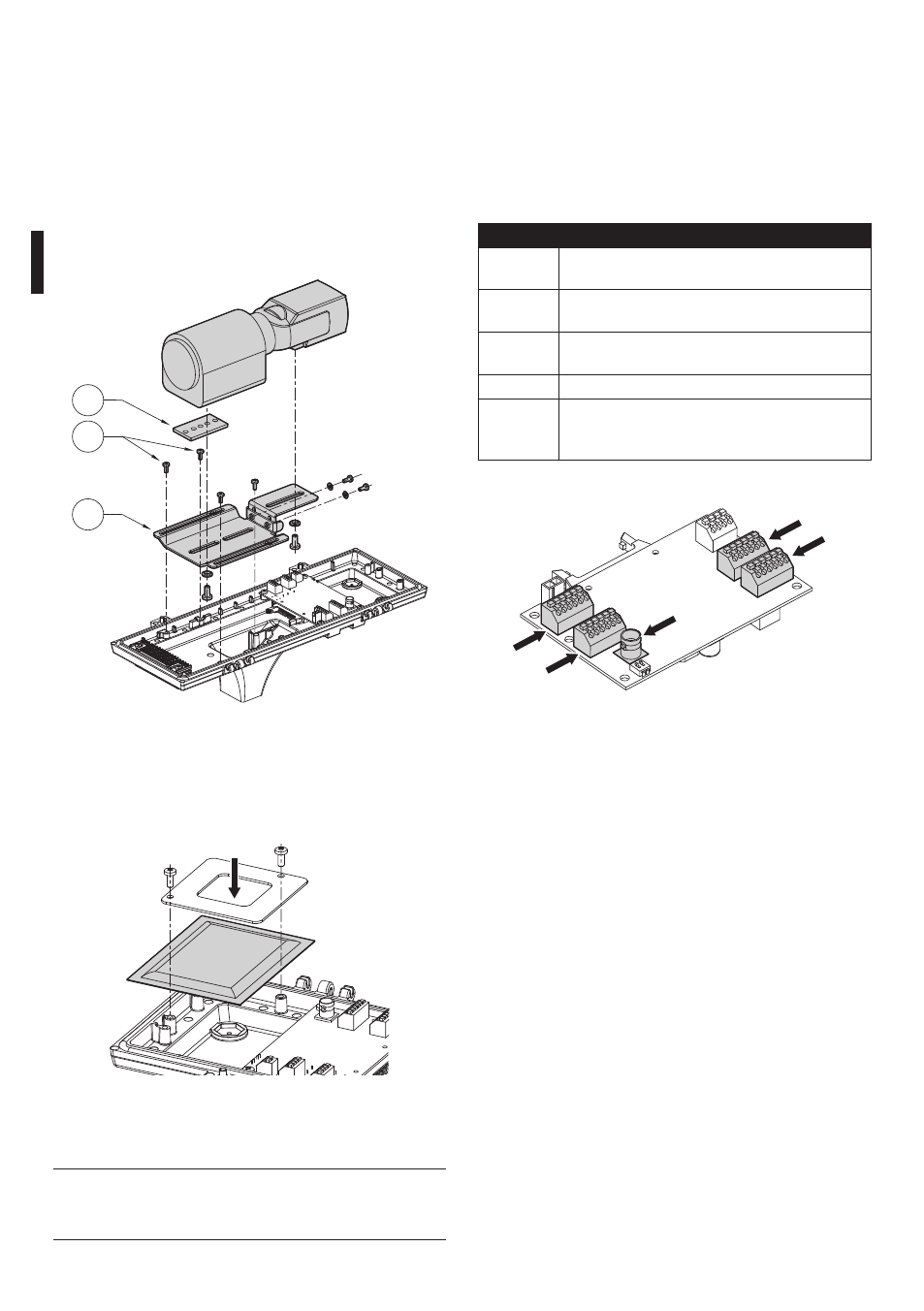

7.1.2 Anschluss der Kamera und der
motorisch bewegten Optik
7.1.2.1 Platine fur motorisch bewegte PTZ
Optiken
Nachstehend ist die elektronische Platine innerhalb
des Gehäuses beschrieben, die alle Funktionen der
motorisch bewegten Optik steuert.
REFERENZ BESCHREIBUNG
CN1 BNC-Steckverbinder zum Heranführen des von
der Kamera stammenden Videosignals
CN2 Steckverbinder Steuerung Motoren
motorbetriebene Optiken
CN3 Steckverbinder Potenziometer
motorbetriebene Optiken
CN6 Serieller Steckverbinder für die Kamerasteuerung
CN7 Stromversorgung Kamera, potenzialfreier
Kontakt für die Aktivierung des Nachtmodus
der Kamera, Zusatzleitungen
Tab. 01
CN7
CN2
CN1
CN6
CN3
Fig. 14
7.1.1.2 Kamerainstallation
Den internen Auflageschlitten (01) herausziehen, indem
man die Befestigungsschrauben löst (02). Die Kamera
mit der Schraube 1/4" fixieren und den Innenschlitten so
einstellen, dass Optik und Kamera korrekt positioniert sind
Den verstellbaren Schlitten mit den zugehörigen
Schrauben in der richtigen Position feststellen.
Für die Positionierung der Videokamera können
auch die Abstandhalter verwendet werden, die im
Lieferumfang enthalten sind (03).
03
02
01
Fig. 12
Den internen Schlitten wieder an Ort und Stelle
bringen und die zuvor gelockerten Schrauben
anziehen. Das Beutelchen mit dem Entfeuchtungssalz
mit dem zugehörigen Bügel fixieren.
Fig. 13
Das Gehäuse nach der Herstellung der elektrischen
Anschlüsse schließen.
h Der Kamerakörper muss vom
Befestigungsschlitten isoliert werden, um
Videosignalstörungen vorzubeugen.
