IT - I
taliano - M
anuale di istruzioni
19

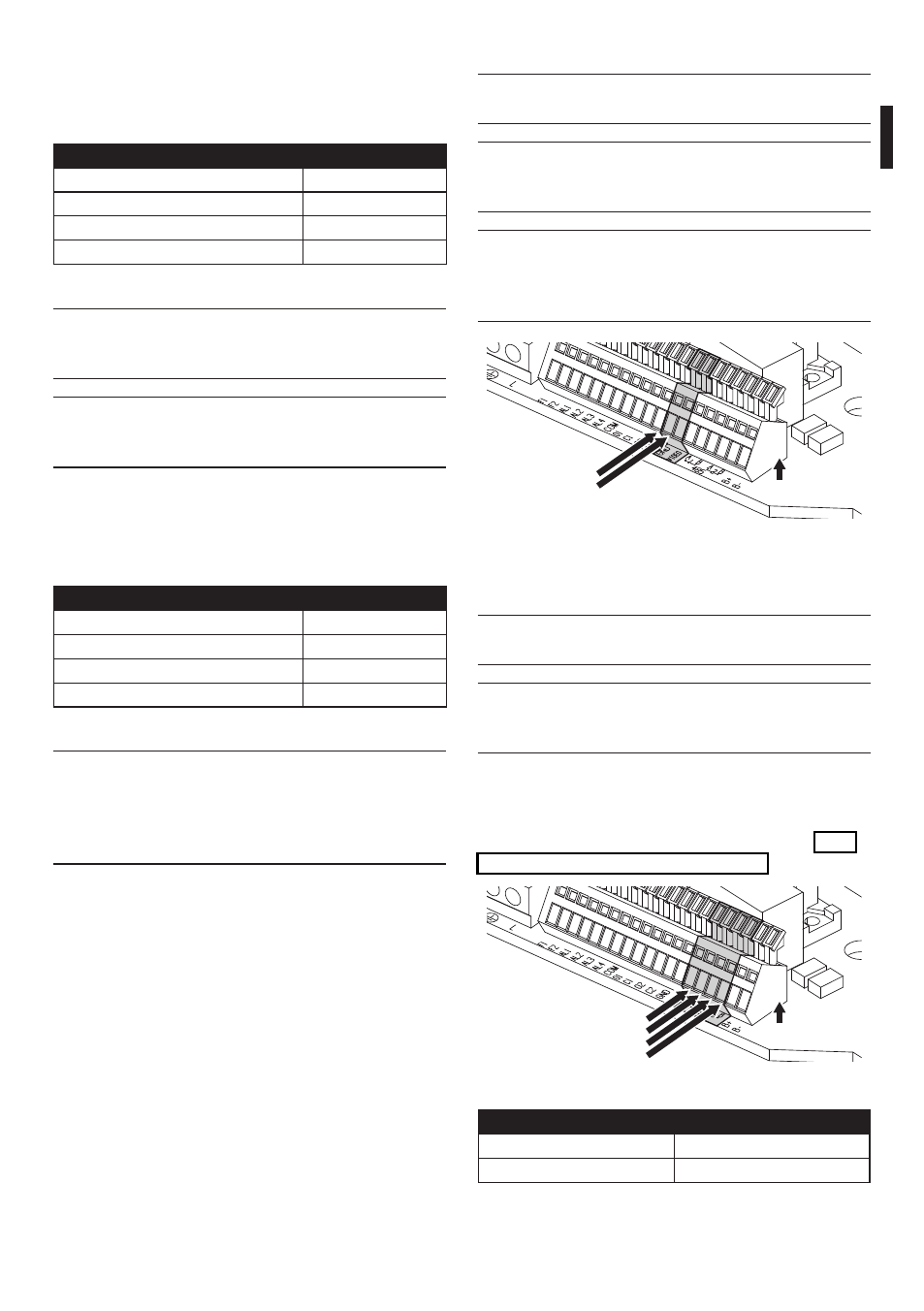

7.2.4 Collegamento del cavo video
h
L'impianto è di tipo CDS (Cable Distribution
System), non collegare a circuiti SELV.
h
Per ridurre il rischio di incendio usare
solamente cavi aventi dimensioni maggiori
o uguali a 26AWG.
h
Collegare rispettivamente lo schermo e il cavo
centrale ai morsetti GND e VIDEO. I morsetti
accettano cavi di sezione compresa tra 0.5
mmq (AWG20) e 0,08 mmq (AWG28).
GND
VIDEO
Signal
Fig. 30
7.2.4.1 Collegamento delle linee di
telemetria
h
L'installazione è di tipo TNV-1, non
collegare a circuiti SELV.
h
Per ridurre il rischio di incendio usare
solamente cavi aventi dimensioni maggiori
o uguali a 26AWG.
Il prodotto prevede 2 linee seriali di comunicazione
RS485 e 1 linea seriale RS232 che possono essere
configurate in vari modi secondo la posizione dei dip-
switch 10 e 9 del selettore Seriali e Indirizzo ("7.4.5
Linee di comunicazione seriali", pagina 22).
A1
B1
A2
B2
Signal
Fig. 31
MORSETTI
DESCRIZIONE
A1-B1
Linea RS485 (1)
A2-B2
Linea RS485 (2)
Tab. 06
7.2.3.2 Collegamento linea alimentazione
24Vac
Collegare i cavi di alimentazione come descritto nella
tabella sottostante.
COLLEGAMENTO LINEA ALIMENTAZIONE 24VAC
Colore
Morsetti
Definito dall'installatore
(N) Neutro
Definito dall'installatore
(L) Fase
Giallo/Verde
Terra
Tab. 04
h
Solo per i prodotti marcati UL destinati
al mercato Nordamericano, utilizzare un
trasformatore UL listed, in classe 2.
h
Solo per i prodotti marcati UL destinati
al mercato Nordamericano, utilizzare un
trasformatore UL listed, in classe 2.
7.2.3.3 Collegamento linea alimentazione
120/230Vac
Collegare i cavi di alimentazione come descritto nella
tabella sottostante.
COLLEGAMENTO LINEA ALIMENTAZIONE 120/230VAC
Colore
Morsetti
Blu
(N) Neutro
Marrone
(L) Fase
Giallo/Verde
Terra
Tab. 05
h
Per la connessione della linea di
alimentazione utilizzare l’apposita
junction-box UPTJBUL. Fare riferimento
al manuale d’uso ed installazione del
prodotto per ulteriori informazioni.
