DE - D
eutsch - B
edienungslanleitung
13
7 Zusammenbau und
Installation
h Zusammenbau und Installation sind
Fachleuten vorbehalten.
7.1 Zusammenbau
7.1.1 Montage Kamera und motorisch
bewegte Optiken (nur für Modelle ohne
Kameramodul)
Bei einigen Modellen des S-N-Kopfes montiert
der Kunde selbst die Kamera und die zugehörigen
Objektsive.
h Der richtige Anlagebetrieb ist, im
angegebenen Temperaturbereich, nur mit
der kamera- und Optik- Benutzung mit
Temperatur bei -10° bis zu +60°C garantiert.
h Das von der Kamera abgehende
Videosignal muss ein Composite-Signal
mit einer Amplitude von 1Vpp sein (sync
negativ).

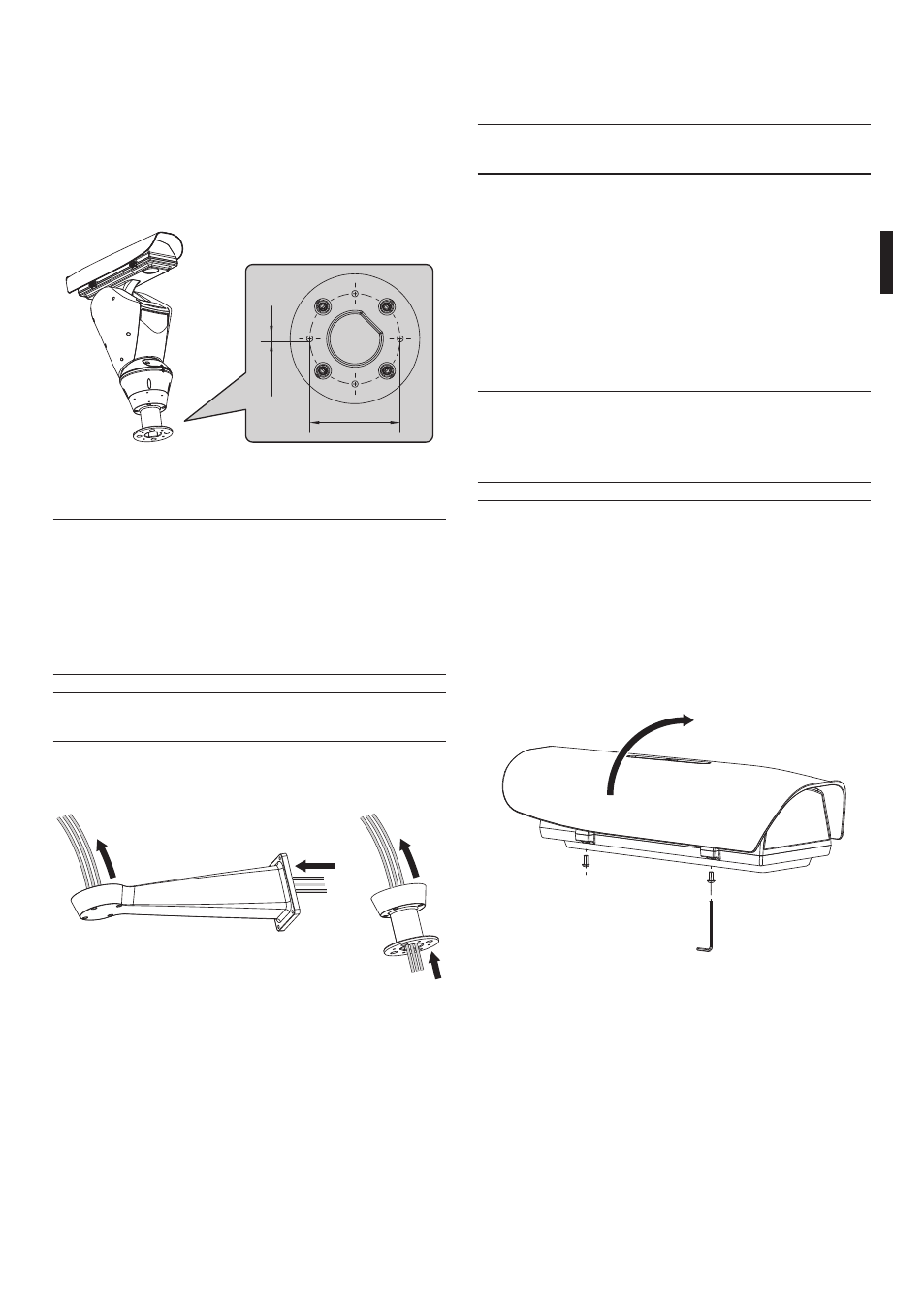

7.1.1.1 Gehäuseöffnung
Zum Öffnen des Gehäuses die Schrauben auf der
Seite abschrauben und den oberen Körper solange
drehen lassen, bis das Gehäuse ganz geöffnet ist.
Fig. 11
6.4.1.2 Befestigung mit Haltesäule
(Optional)
Der Pfahl ist mit einer Öffnung versehen, durch die
sich bequem die Anschlusskabel führen lassen. Die
Basis kann in 4 unterschiedlichen Positionen - um
90° zueinander verdreht - am Pfahl befestigt werden,
um die Positionierung der Konfigurierungsklappe zu
erleichtern.
Ш 101.6
Ш 7
Fig. 09
6.4.2 Kabelführung
h Die Verbindungskabel dürfen von außen
nicht zugänglich sein. Außerdem muss
das Kabel gegen Lösen durch Abziehen
sachgerecht am Pfahl fixiert werden. So
wird verhindert, dass es durch das hohe
Gewicht unbeabsichtigt abgezogen wird
und die Gerätesicherheit beeinträchtigt.
h Die verwendeten Kabel müssen der
Anlagenart angemessen sein.
Die Kabel so in die Halterung einführen, dass sie
ungefähr 50cm hervorschauen
50cm 50cm
Fig. 10
