DE - D
eutsch - B
edienungslanleitung
29

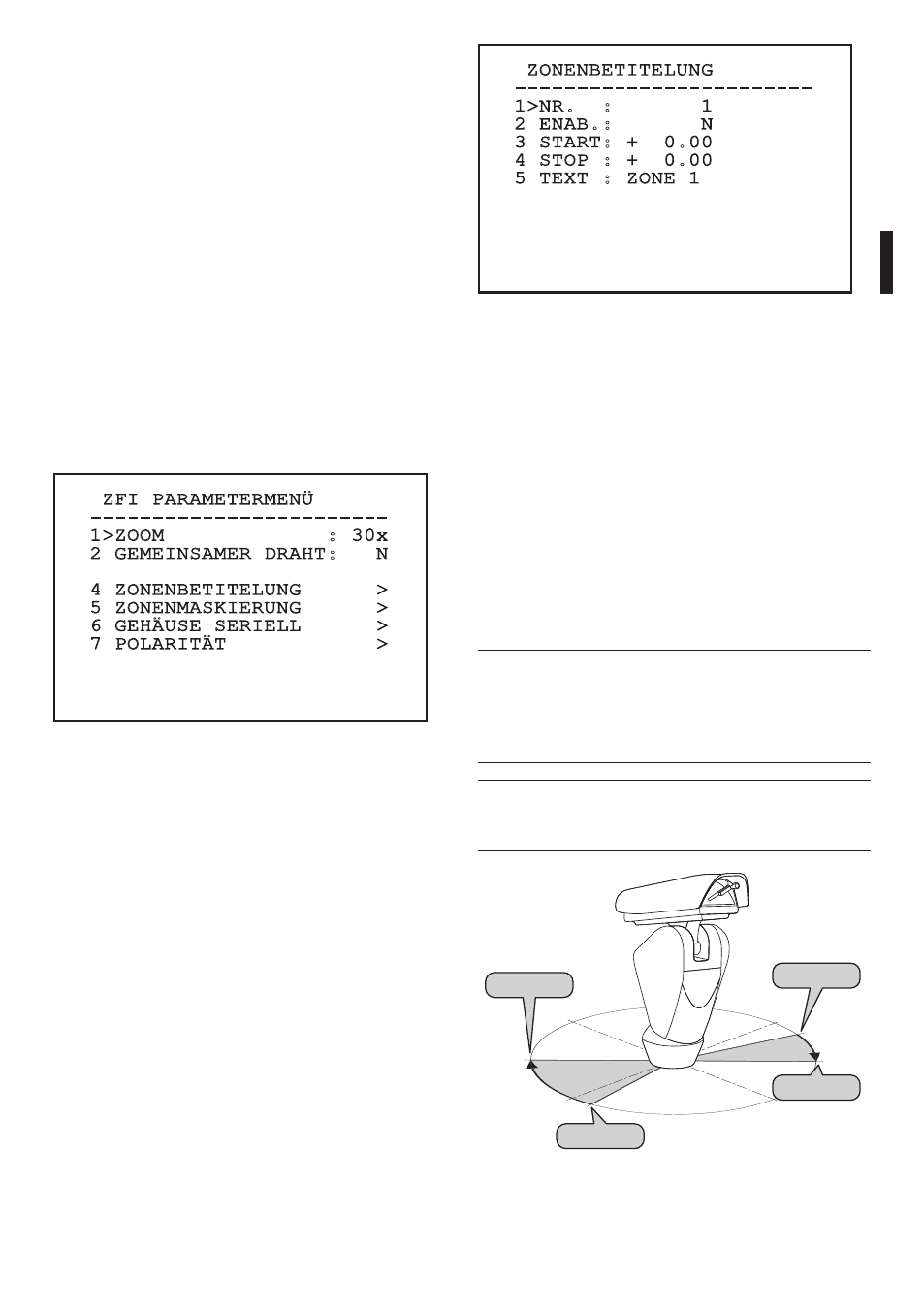

ZONENBETITELUNG
------------------------
1>NR. : 1
2 ENAB.: N
3 START: + 0.00
4 STOP : + 0.00
5 TEXT : ZONE 1
Fig. 62
Beispiel: Um die Betitelung der Zone 1 zu aktivieren,
wenn sich die Vorrichtung zwischen +15° und +45°
befindet, ist folgendermaßen vorzugehen:
• Die Zonenbetitelung aktivieren, indem man unter
Aktivierung im Menü Zonenbetitelung ein J
vorgibt.
• Für den Parameter Nr den Wert 1 eingeben.
• Für den Parameter Start den Wert +015.00
vorgeben.
• Für den Parameter Stop den Wert +045.00
vorgeben.
• Falls gewünscht, den angezeigten Text mit der
Option Text bearbeiten.
j Wenn man die Parameter Start und Stop
aus dem Menü auf den Wert Null setzt, wird
die Anzeige der Betitelung deaktiviert. Bei
Überlagerung mehrerer Bereiche ist die
niedrigere Nummer ausschlaggebend.
j Für die Definition der Bereiche folgen Sie
dem Uhrzeigersinn, wie in der Abbildung
gezeigt.
0°
Start1=15°
Stop1=45°
Start2=170°
Stop2=225°
270°
90° 180°
Fig. 63
9.6.3 Parametermenü Kamera ZFI
01. Zoom: Einstellbar ist die maximale
Vergrößerungszahl, welche die motorisierte
Optik leisten kann.
02. Gemeinsamer Draht: Wird diese Option
aktiviert, werden die motorisierten Optiken mit
gemeinsamem Draht gesteuert, andernfalls die
Optiken mit Polaritätsumkehr.
04. Zonenbetitelung: Gestattet den Aufruf des
Untermenüs für die Zonenbetitelung.
05. Zonenmaskierung: Gestattet den Aufruf des
Untermenüs für die Zonenmaskierung.
06. Gehäuse seriell: Ermöglicht den Aufruf des
Untermenüs für die Steuerung des seriellen
Gehäuseports.
07. Polarität: Ermöglicht den Aufruf des
Untermenüs für die Polaritätssteuerung der
Motoren Zoom, Focus und Iris.
ZFI PARAMETERMENÜ
------------------------
1>ZOOM : 30x
2 GEMEINSAMER DRAHT: N
4 ZONENBETITELUNG >
5 ZONENMASKIERUNG >
6 GEHÄUSE SERIELL >
7 POLARITÄT >
Fig. 61
9.6.3.1 Menü Zonenbetitelung
Diese Funktion gestattet die Festlegung von bis zu 8
Zonen (verschiedener Größe), die sich betiteln lassen.
Im Menü Zonenbetitelung besteht Zugriff auf die
folgenden Parameter:
01. Nummer: Auswahl der zu ändernden Zone.
02. Aktivierung: Aktiviert die Bildschirmanzeige
der Meldung, welche der erreichten Zone
zugeordnet ist.
03. Start: Anfangsposition der Zone.
04. Stop: Endposition der Zone.
05. Text: Änderung des Textes, der angezeigt wird,
wenn man sich innerhalb des Bereiches bewegt.
