2 connettore telecamera/ottiche motorizzate – Videotec ULISSE User Manual
Page 85

IT - I
taliano - M
anuale di istruzioni
15

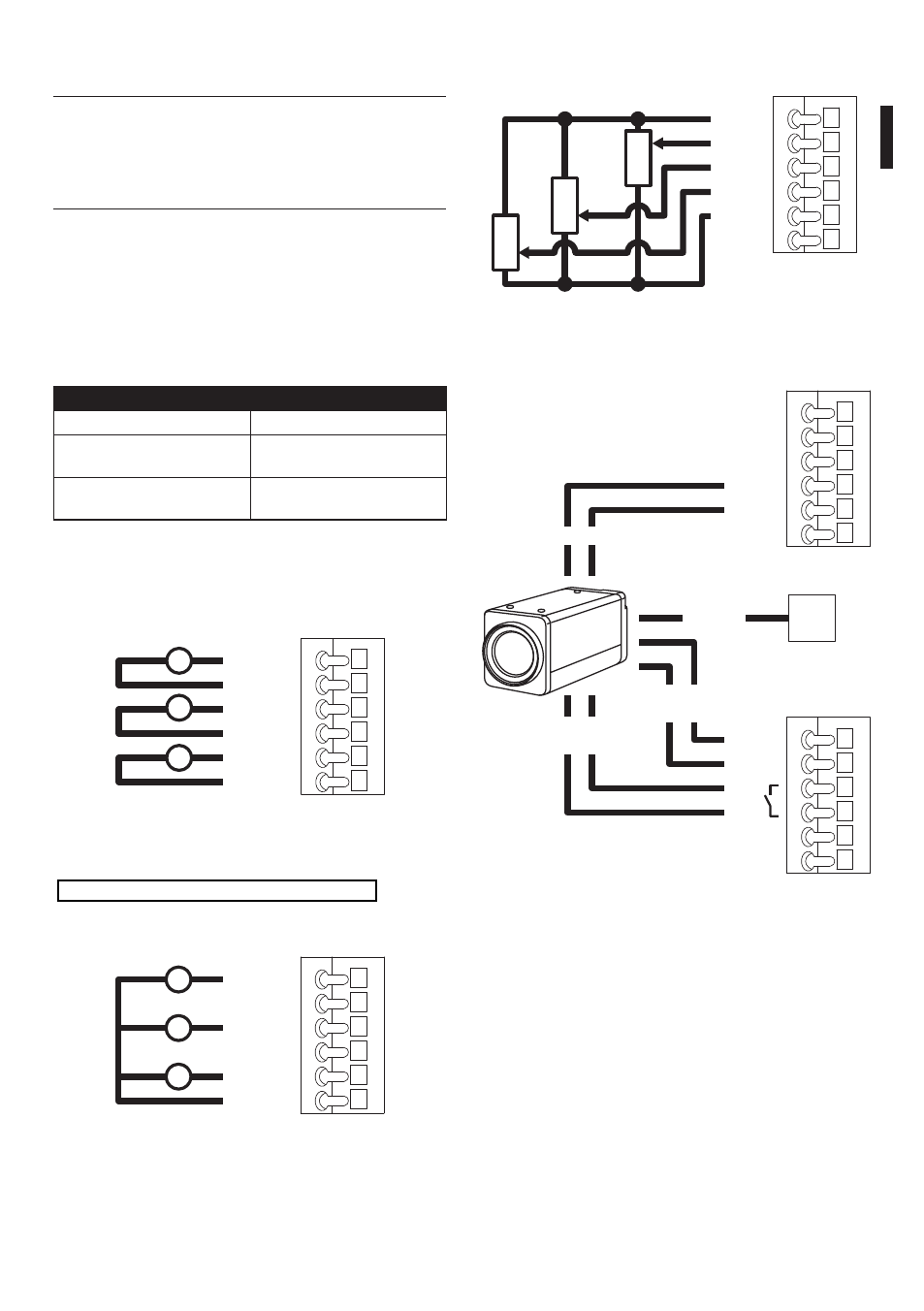

Eseguire le connessioni dei potenziometri come
indicato nello schema seguente.
+ POT
FOCUS
IRIS
ZOOM
- POT
GND
CN3
IRIS
ZOOM
FOCUS
Fig. 17
Eseguire le connessioni della telecamera come
indicato nello schema seguente.
CN6
CN1
232 TX
232 RX
GND
485_B
485_A
S_GND
+ 12V
GND
F1
F2
Video
Night
synchronization
Serial
Power
supply
CN1
Fig. 18
Per abilitare il controllo della telecamera fare
riferimento al relativo capitolo ("9.6.4 Menù Seriale
Custodia", pagina 31).
7.1.2.2 Connettore telecamera/ottiche
motorizzate
h
Tutti i collegamenti illustrati di seguito
devono essere eseguiti solo da installatori
esperti e devono essere rispettate tutte le
specifiche di cablaggio e di alimentazione
dei dispositivi.
La scheda elettronica è predisposta per poter
controllare telecamere con ottiche motorizzate
(Focus, Iris, Zoom), dotate o meno di potenziometri
per il controllo della posizione raggiunta.
Prima di procedere ai collegamenti, verificare che
le tensioni fornite dalla scheda rientrino nei limiti
previsti per l’apparecchiatura.
CONNETTORE TELECAMERA/OTTICHE MOTORIZZATE
Alimentazione telecamera
+12V - 800mA max
Alimentazione
potenziometri ottiche
+5V - 15mA max
Alimentazione motori
ottiche
6-15V (regolabile) - 200mA
max (Focus+ Zoom+Iris)
Tab. 02
Nel caso di ottiche con motori ad inversione di
polarità, eseguire le connessioni come indicato nello
schema seguente:
FOCUS +
FOCUS -
IRIS +
IRIS -
ZOOM +
ZOOM -
+
M
+
M
+
M
Fig. 15
CN2.
Nel caso di ottiche con motori a filo comune è
necessario abilitare la relativa opzione nel menù
("9.6.3 Menù parametri camera ZFI", pagina 29) ed
eseguire le connessioni come indicato nello schema
seguente:
FOCUS +
FOCUS -
IRIS +
IRIS -
ZOOM +
ZOOM -
+
M
+
M
+
M
Fig. 16
CN2.
