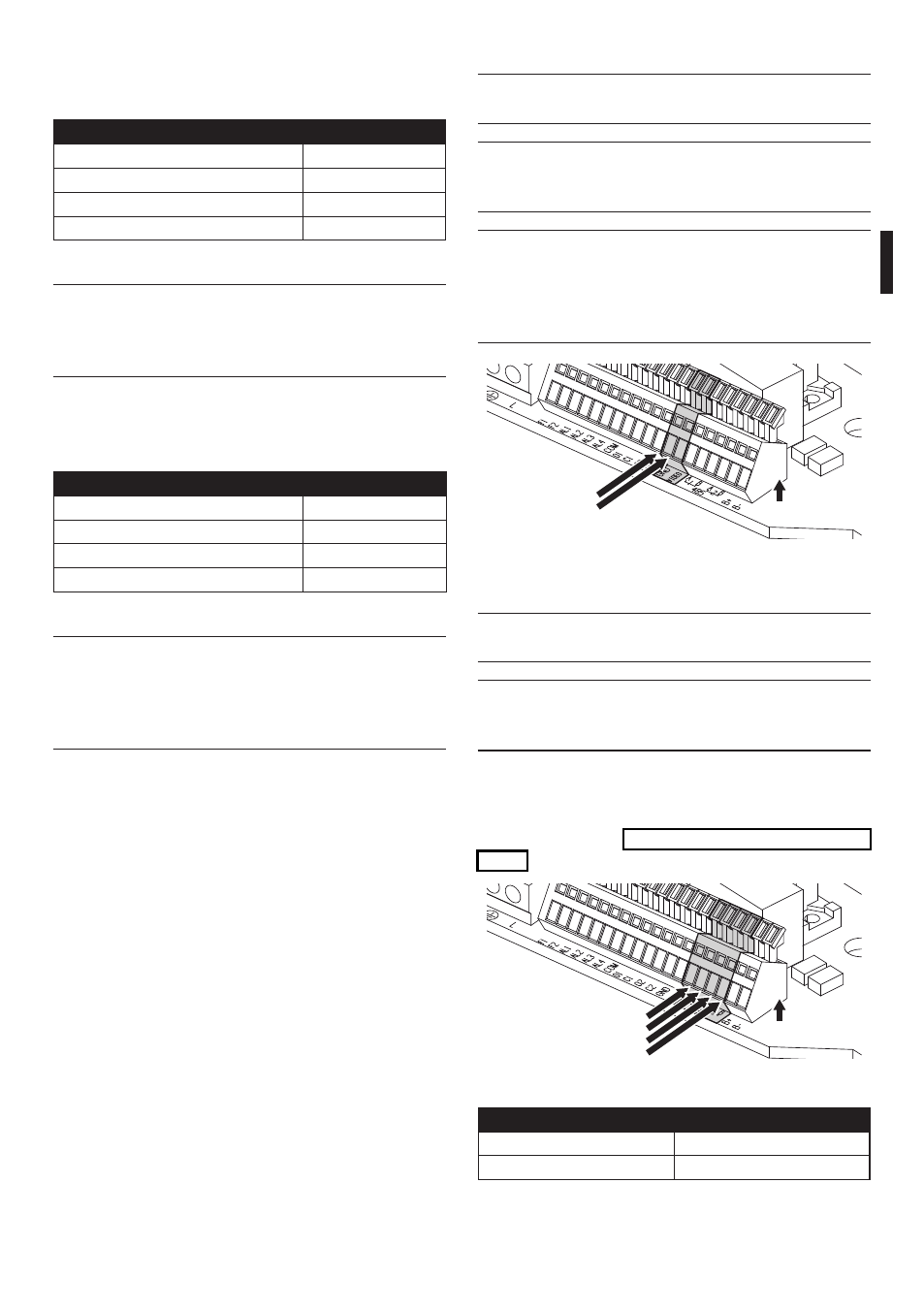

7.2.4 Anschluss des Videokabels
h Die Anlage gehört zum Typ CDS (Cable Distribution
System), nicht an Kreisläufe SELV anschließen.
h Zur Senkung der Brandgefahr dürfen nur
Kabel benutzt werden, die mindestens der
Größe 26AWG entsprechen.
h Abschirmung und zentrales Kabel sind
mit den Klemmen GND und VIDEO zu
verbinden. Die Klemmen können Kabel mit
Querschnitten zwischen 0.5 qmm (AWG20)
und 0,08 qmm (AWG28) aufnehmen.
GND
VIDEO Signal
Fig. 30
7.2.4.1 Anschluss der Telemetrieleitungen
h Die Anlage gehört zum Typ TNV-1, nicht an
Kreisläufe SELV anschließen.
h Zur Senkung der Brandgefahr dürfen nur
Kabel benutzt werden, die mindestens der
Größe 26AWG entsprechen.
Das Produkt sieht zwei serielle Übertragungsleitungen
RS485 und eine serielle Leitung RS232 vor, die je nach
Stellung der Dipschalter 10 und 9 des Wählschalters
Seriell und Adresse ("7.4.5 Serielle Übertragungsleitungen",
Seite 22)verschiedenartig eingerichtet werden können.
A1
B1
A2
B2
Signal
Fig. 31
KLEMMEN BESCHREIBUNG
A1-B1 Linea RS485 (1)
A2-B2 Linea RS485 (2)
Tab. 06
7.2.3.2 Stromversorgung Anschluss 24Vac
Die Versorgungskabel sind nach der folgenden
Tabelle anzuschließen.
STROMVERSORGUNG ANSCHLUSS 24VAC
Farbe Klemmen
Vom Installierenden zu bestimmen (N) Nullleiter
Vom Installierenden zu bestimmen (L) Phase
Gelb/Grün Erde
Tab. 04
h Für die Produkte mit UL - Markierung,
die für den nordamerikanischen Markt
bestimmt sind, utilisieren ein UL listed -
Speisetransformator der Klasse 2 verwenden.
7.2.3.3 Stromversorgung Anschluss 120/230Vac
Die Versorgungskabel sind nach der folgenden
Tabelle anzuschließen.
STROMVERSORGUNG ANSCHLUSS 120/230VAC
Farbe Klemmen
Blau (N) Nullleiter
Braun (L) Phase
Gelb/Grün Erde
Tab. 05
h Für den Anschluss der Versorgungsleitung
die entsprechende Junction-box
UPTJBUL verwenden. Für weitere
Informationen siehe Bedienungs- und
Installationshandbuch des Produktes.
