Videotec ULISSE - Manual (Page 226)

DE - D
eutsch - B
edienungslanleitung
20

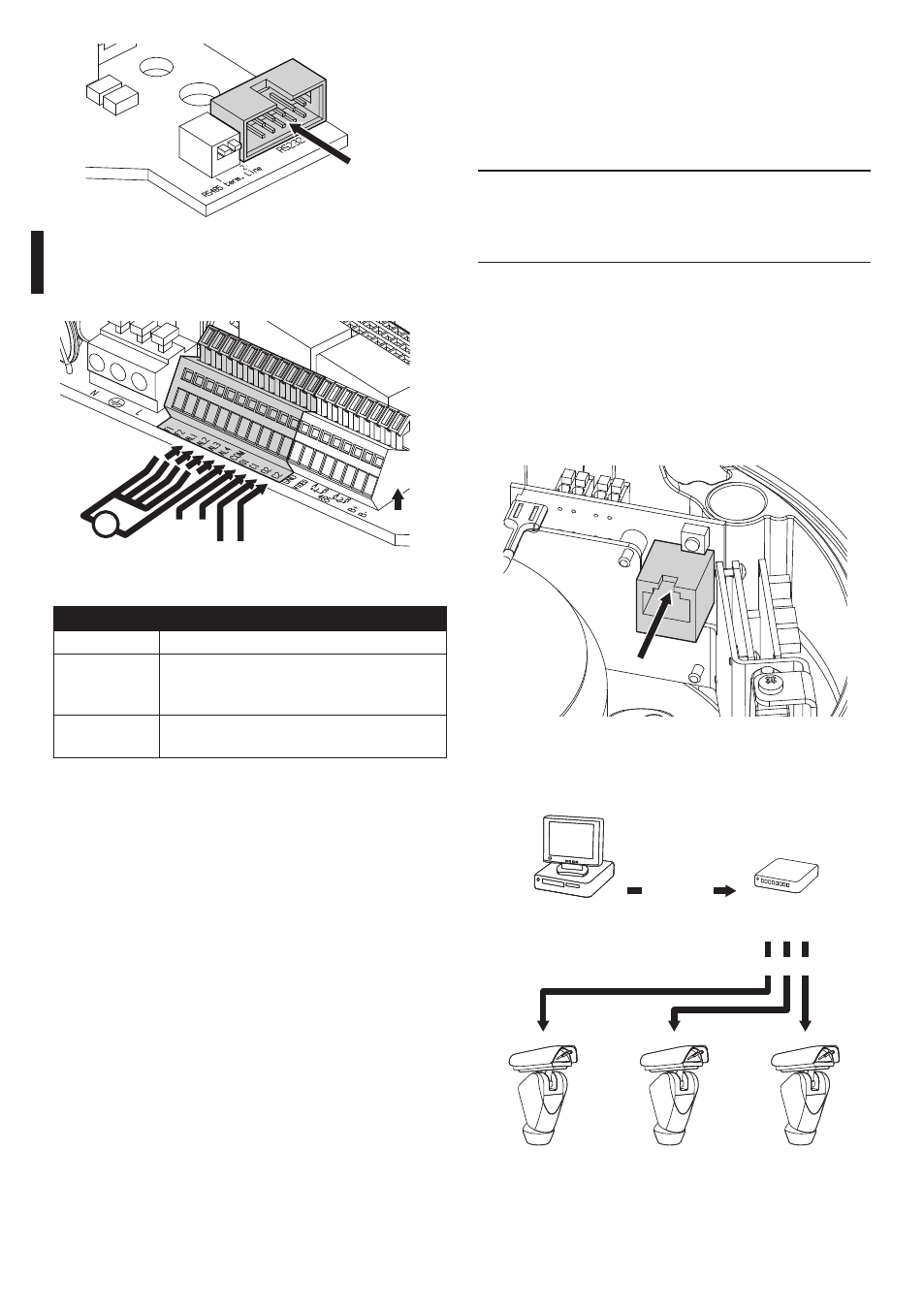

7.2.5 Anschluss Ethernet-Netzkabel
(nur Version IP-Karte)
Für den Anschluss des Netzkabels ist ein Kabel UTP,
Kategorie 5E oder höher, vierpaarig, Höchstlänge
100m erforderlich.
j Die Übertragung der Telemetrie und des
Videosignals erfolgt über das Ethernet-
Netzkabel. Nicht das Kabel RS485 und das
Videokabel anschließen.
Das Ethernetkabel mit dem Steckverbinder RJ45
crimpen. Dies hat direkt zu erfolgen, wenn man über
Hub oder Switch geht, oder über Kreuz, wenn der
Anschluss für eventuelle Kontrollen direkt am PC
vorgenommen wird.
Das gecrimpte Netzkabel an den Steckverbinder
RJ45 anschließen, der sich auf der Basis der Einheit
befindet.
Fig. 34
Eine typische Installation zeigt das nachstehende
Beispiel.
Hub / Switch Personal
Computer
UTP cat 5E
UTP cat 5E
Fig. 35
RS232
Fig. 32
7.2.4.2 Anschluss der Alarm- und
Relaiskontakte
Signal
Vdc
O1 C1
O2 C2
+
V
Fig. 33
KLEMMEN BESCHREIBUNG
F1-F2 Zusatzleitungen
O1-C1 und
O2-C2 Potentialfreie Ausgangskontakte, die
durch Alarm oder Benutzerbefehl
ansprechbar sind
AL1, AL2, AL3,
AL4 und COM Spannungsgesteuerte Alarmeingänge
bezogen auf Common COM
Tab. 07
