IT - I
taliano - M
anuale di istruzioni
20

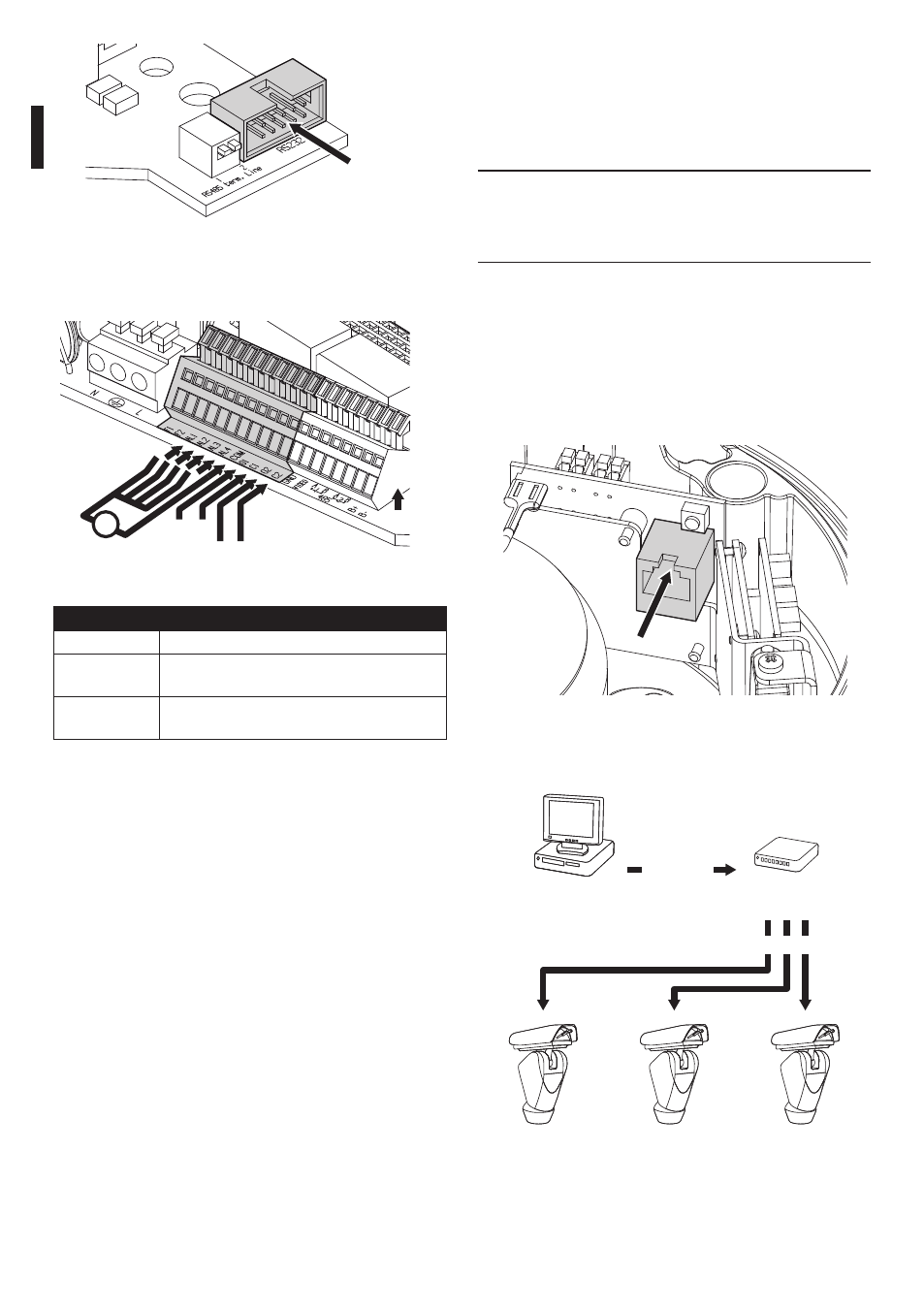

7.2.5 Collegamento cavo di rete
ethernet (solo versione Scheda IP)
Per il collegamento del cavo di rete è necessario
un cavo UTP, Categoria 5E o superiore, 4 coppie,
lunghezza massima 100m.
j
La trasmissione della telemetria e del
segnale video passano attraverso cavo di
rete ethernet. Non collegare il cavo RS485 e
il cavo video.
Eseguire una crimpatura con connettore RJ45 del
cavo ethernet. La crimpatura va fatta diretta se si
passa tramite hub o switch mentre va eseguita di
tipo incrociato se si collega direttamente a PC per
eventuali controlli.
Collegare il cavo di rete crimpato al connettore RJ45
posto sulla base dell’unità.
Fig. 34
Una installazione tipica è quella riportata
nell’esempio sottostante.
Hub / Switch
Personal
Computer
UTP cat 5E
UTP cat 5E
Fig. 35
RS232
Fig. 32
7.2.4.2 Collegamento dei contatti di allarme
e dei relè
Signal
Vdc
O1 C1
O2 C2
+
V
Fig. 33
MORSETTI
DESCRIZIONE
F1-F2
Linee addizionali
O1-C1 e
O2-C2
Contatti puliti di uscita attivabili da allarme
o da comando utente
AL1, AL2, AL3,
AL4 e COM
Ingressi di allarme controllati in tensione
riferiti a comune COM
Tab. 07
