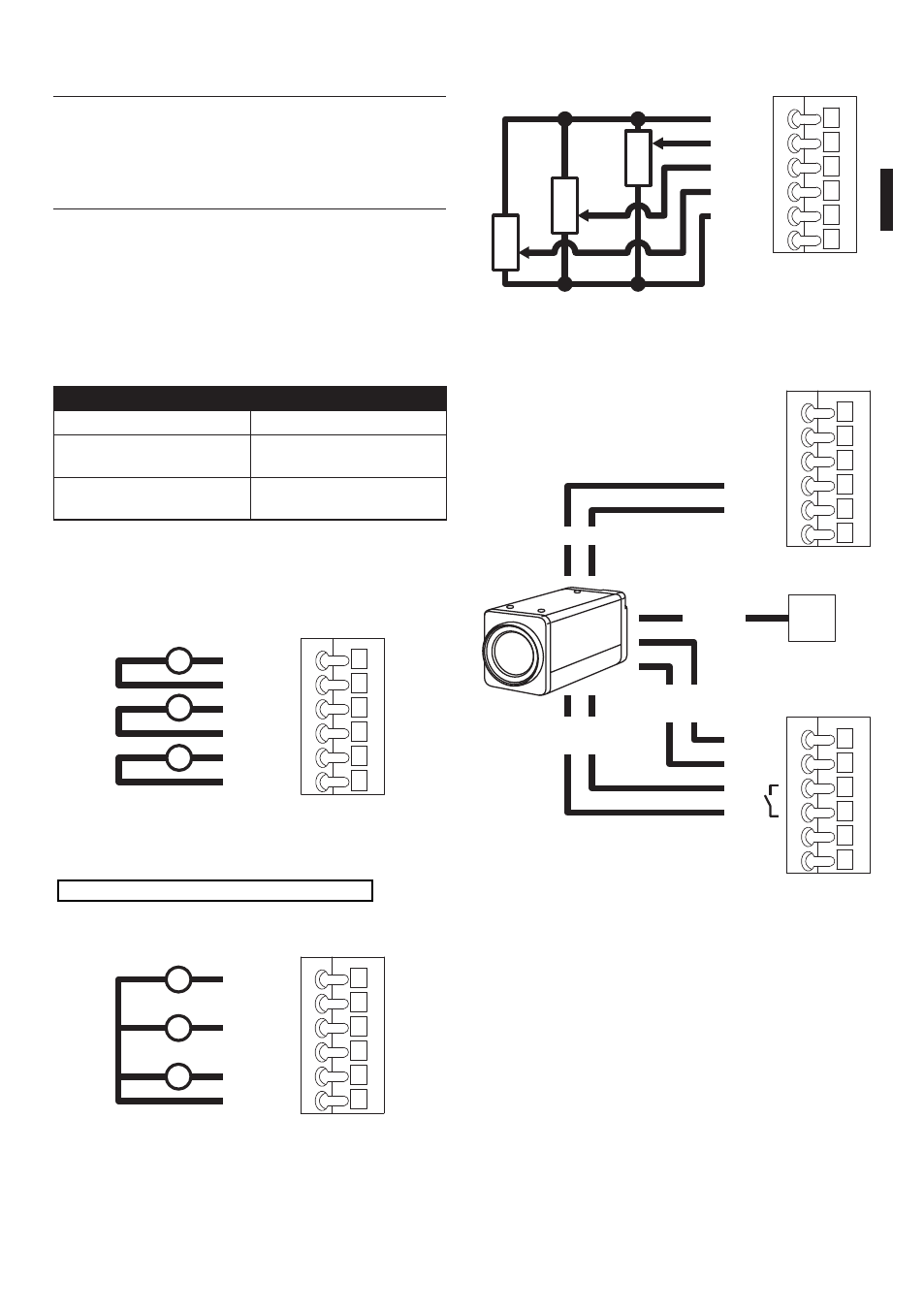

Effectuer les connexions des potentiomètres comme
indiqué sur le schéma suivant.
+ POT
FOCUS
IRIS
ZOOM
- POT
GND
CN3
IRIS
ZOOM
FOCUS
Fig. 17
Effectuer les connexions de la caméra comme
indiqué sur le schéma suivant.
CN6
CN1
232 TX
232 RX
GND
485_B
485_A
S_GND
+ 12V
GND
F1
F2
Video
Night
synchronization
Serial
Power
supply
CN1
Fig. 18
Pour valider le contrôle de la caméra, consulter le
chapitre correspondant ("9.6.4 Menu Communication
Sérielle Caisson", page 31).
7.1.2.2 Connecteur caméra/optiques
motorisées
h Tous les branchements illustrés ci-après
doivent exclusivement être exécutés par
des installateurs experts et toutes les
spécifications de câblage et d'alimentation
des dispositifs doivent être respectées.
La carte électronique est prévue pour contrôler
les caméras avec optiques motorisées (Focus, Iris,
Zoom), éventuellement équipées de potentiomètres
pour le contrôle de la position atteinte.
Avant de procéder aux branchements, vérifier que
les tensions fournies par la carte sont dans les limites
prévues pour l'appareil.
CONNECTEUR CAMÉRA/OPTIQUES MOTORISÉES
Alimentation caméra +12V - 800mA max
Alimentation
potentiomètres optiques +5V - 15mA max
Alimentation moteurs
optiques 6-15V (réglable) - 200mA
max (Focus+ Zoom+Iris)
Tab. 02
Dans le cas d'optiques avec moteurs à inversion de
polarité, effectuer les connexions comme indiqué
dans le schéma suivant:
FOCUS +
FOCUS -
IRIS +
IRIS -
ZOOM +
ZOOM -
+
M
+
M
+
M
Fig. 15 CN2.
Dans le cas d'optiques avec moteurs à fil commun,
il faut valider l'option correspondante dans le menu
("9.6.3 Menu paramètres caméra ZFI", page 29) et
effectuer les connexions comme indiqué dans le
schéma suivant:
FOCUS +
FOCUS -
IRIS +
IRIS -
ZOOM +
ZOOM -
+
M
+
M
+
M
Fig. 16 CN2.
