3.2.5 Buzzer Connector

CN Label:

SP1

CN Type:

2-pin wafer

CN Location:

See Figure 3-6

CN Pinouts:

See Table 3-7

This is connected to the buzzer cable.

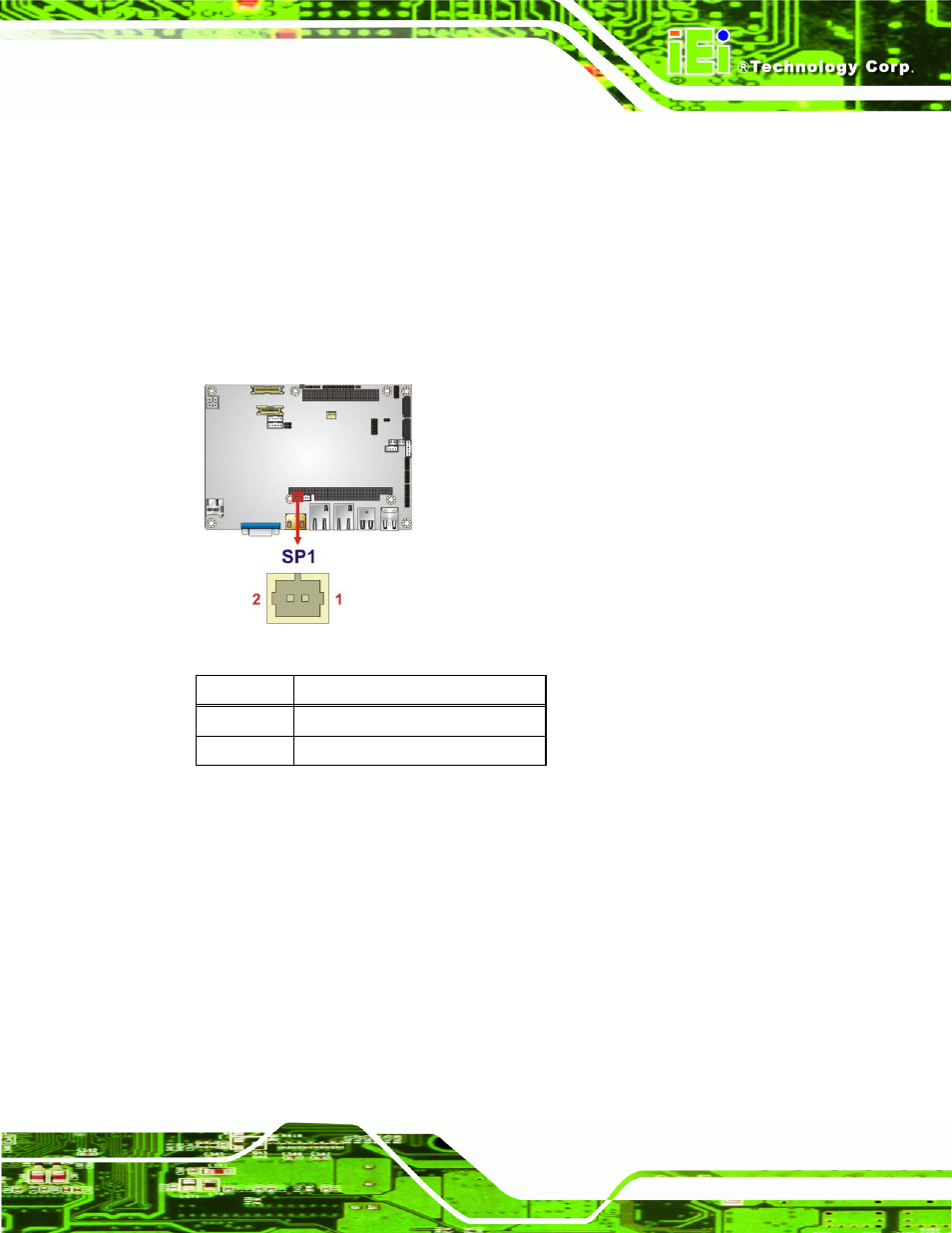

Figure 3-6: Buzzer Connector Location

Pin Description

1 +V5S

2 GND

Table 3-7: Buzzer Connector Pinouts

3.2.6 Digital Input/Output (DIO) Connector

CN Label:

DIO1

CN Type:

10-pin header

CN Location:

See Figure 3-7

CN Pinouts:

See Table 3-8

The digital input/output connector is managed through a Super I/O chip. The DIO

connector pins are user programmable.
