Page 26

DIN-MON™ SMART METER
62-0442—04
26
4. Install jumper wire between “W” and “B” on Sensor 3 (ÆC).

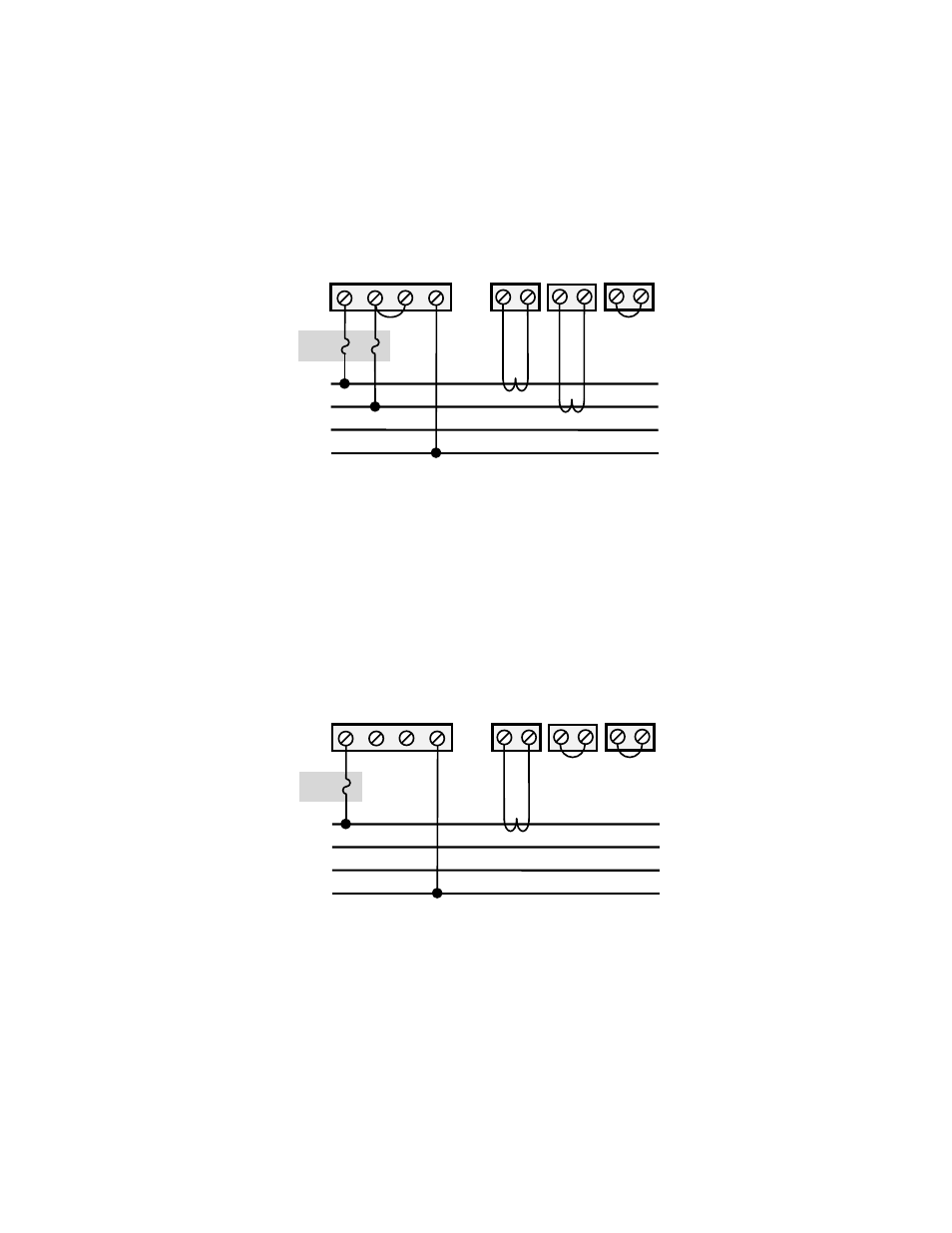

Fig. 21. 1-Phase, 3-Wire
(120/240V, 120/208V, 277/480V)
4.6.4 2-Wire, 1-Element Connection Diagram
1. Recommended fuses or circuit breaker per the national electrical code (meter
load 6VA).
2. Install current sensors according to instructions.
3. Install jumper wire between ‘W’ and ‘B’ Sensor 2 (ÆB).
Fig. 22. Install jumper wire between ‘W’ and ‘B’ Sensor 3 (ÆC).
Single-Phase, 2-Wire,
120, 230, or 277 Volt Installation Diagram.
1/2 A
ØA
W B
SENSORS
1 2 3
MAINS
LOAD
SOURCE
WHITE
BLACK
WHITE
BLACK
W B
W B
ØB
ØC
N
V1 V2 V3 VN
M35107
1/2 A
ØA
W B
SENSORS
1 2 3
MAINS
LOAD
SOURCE
WHITE
BLACK
W B
W B
ØB
ØC
N
V1 V2 V3 VN
M35108
