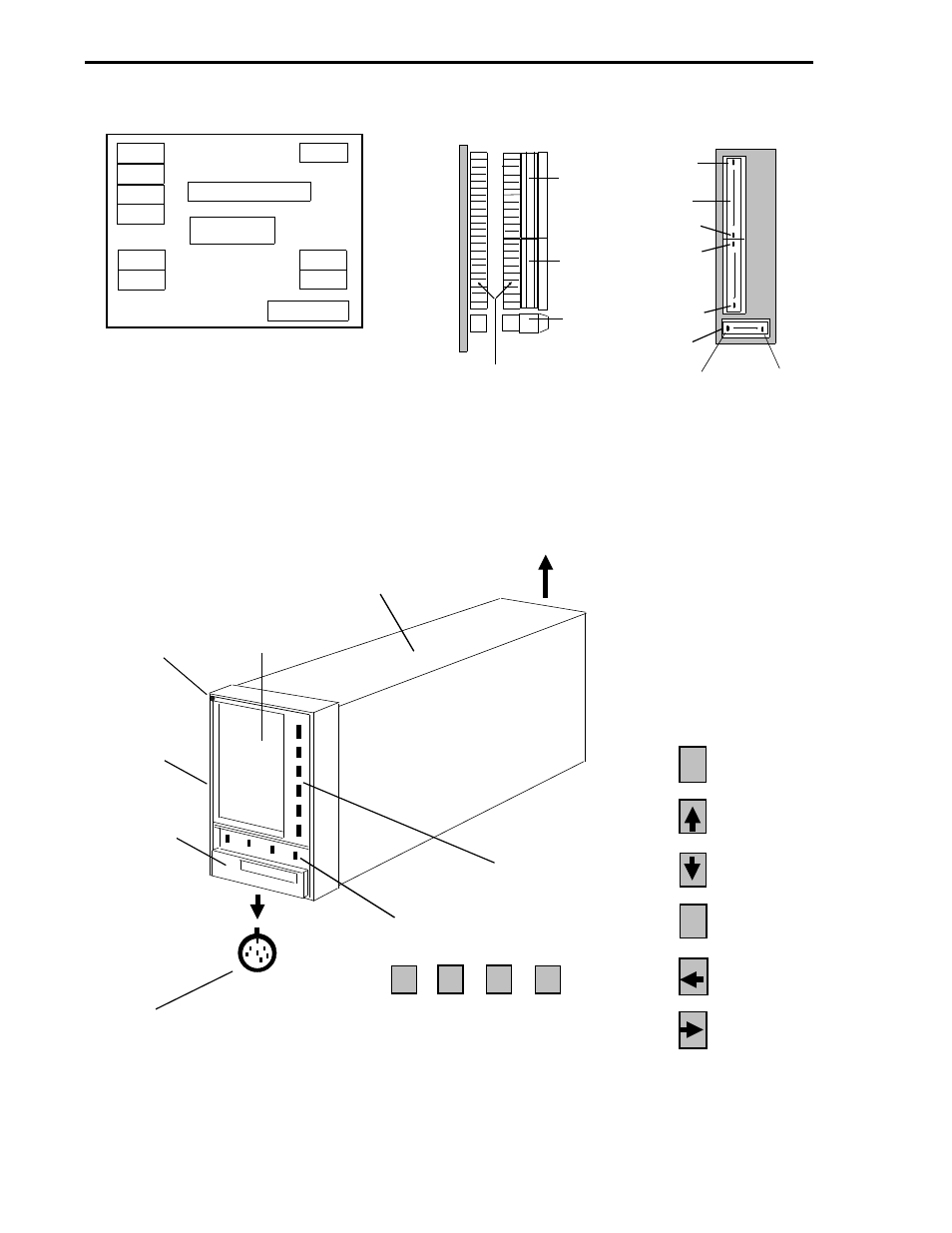

Figure 1-2. Indicator/Totalizer Illustrated Overview

RESET HOLE

(DEFAULTS

DATABASE)

PULL-DOWN

DOOR

DISPLAY

(96 X 48

GAS

DISCHARGE

DOT MATRIX)

VERTICAL KEYPAD

(6 PUSH BUTTONS)

HORIZONTAL KEYPAD

(4 PUSH BUTTONS)

MINI-DIN CINFIGURATION CONNECTOR

CONCEALED BEHIND PULL-DOWN DOOR

1

2

3

NOT

USED

NOT

USED

REAR TERMINAL BOARD

CASE

FRONT

PANEL

ANI0

ANI2

ANI1

ANI3

CCI0

CCI1

ANO0

CCO0

CCO1

DATALINK

TOTALIZERS (4)

DATABASE

INPUT/OUTPUT DIAGRAM

12 SIGNAL

CONNECTOR

10 SIGNAL

CONNECTOR

POWER

CONNECTOR

SCALLOPED SIDES OF CONNECTOR

AND 22 PIN SOCKET

SIDE

BACK

TO REMOVE SIGNAL CONNECTOR, GRASP SIDES FIRMLY WITH

THUMB AND FOREFINGER, ROCK GENTLY FROM TOP TO BOTTOM

(NOT SIDE TO SIDE) AND PULL STRAIGHT OUT.

LUG 1

LUG 12

LUG 13

LUG 22

LUG 1

LUG 5

TO REMOVE POWER CONNECTOR, GRASP SIDES FIRMLY WITH

THUMB AND FOREFINGER, ROCK GENTLY FROM SIDE TO SIDE

AND PULL STRAIGHT OUT.

TB1

TB2
