GE
Preliminary Data Sheet
CAR2912TE series front-end
Input: 90Vac to 264Vac; Output: 12Vdc @ 2900W; 3.3 or 5Vdc @ 4A Standby
October 21, 2013
©2013 General Electric Company. All rights reserved.
Page 24

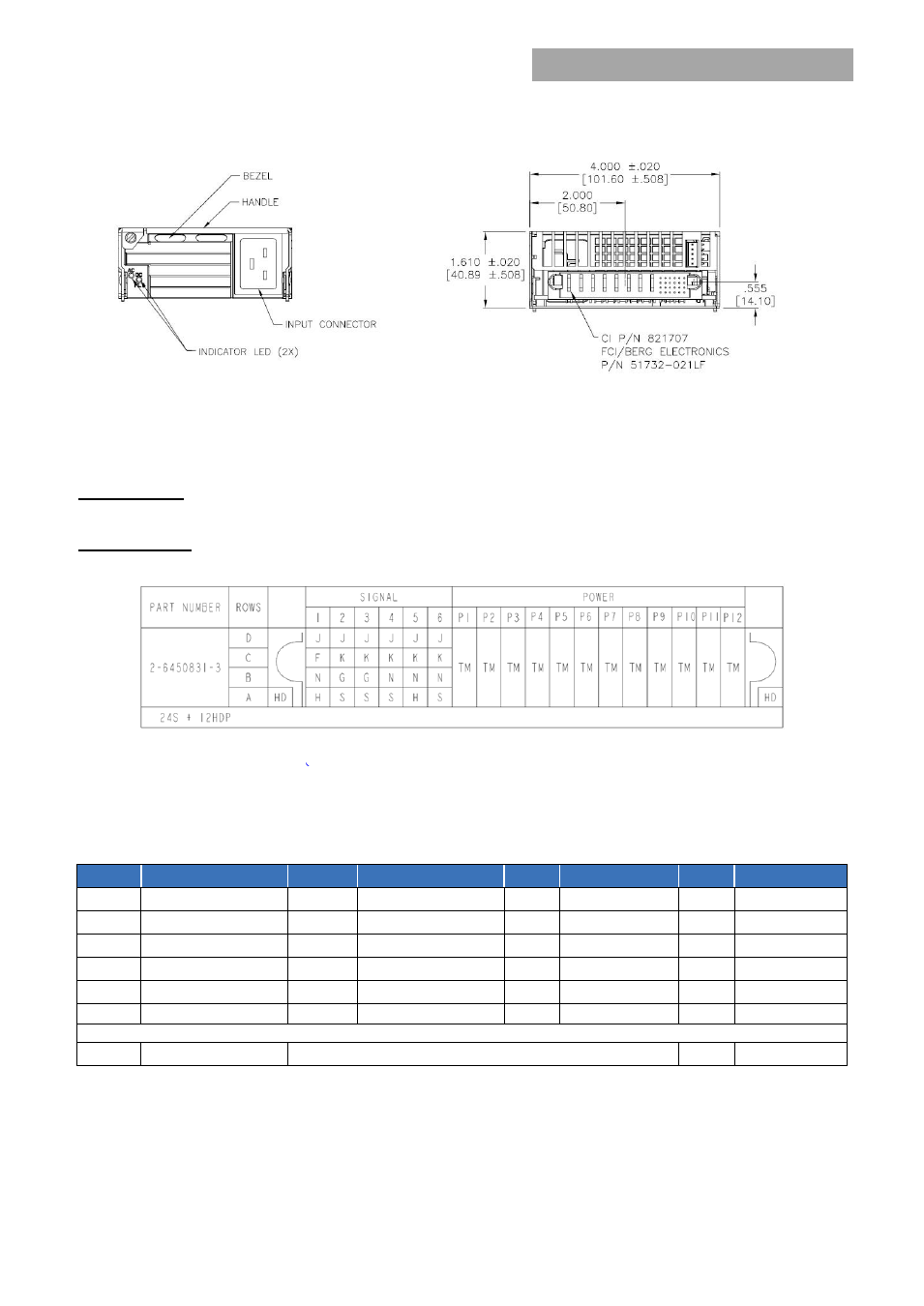

Connector Pin Assignments
Input Connector:
IEC320, C20;
mating connector: IEC320, C19 type
Output Connector:
FCI Berg P/N 10106132-D006002, TE 2-6450831-3 or equivalent
Mating connector: FCI berg P/N 10106134-D006002, TE 1-6450871-1 (right angle)
Power Supply output connector shown above: Short (MLBF) signal pins: F, G, H
Standard signal pins: J, K, N, S
Mating connector: Long power (MFBL) socket: P1 through P6
Standard power socket: P7 – P12
Pin
Function
Pin
Function
Pin
Function
Pin
Function
A1
Vstb
B1
Fault
C1
IShare
D1
VProg
A2
Vstb(return)
B2
8V_INT
C2
SMBAlert-1
D2
I
2
C Address (A3)
A3
SDA-1
B3
Interlock
C3
Over Temp Warning
D3
ON/OFF
A4
SCL-1
B4
PS Present
C4
I
2
C Address (A0)
D4
DC OK
A5
Remote Sense (+)
B5
SDA -0
C5
I
2
C Address (A1)
D5
AC OK
A6
Remote Sense (-)
B6
SCL -0
C6
I
2
C Address (A2)
D6
SMBAlert-0
P1 – P7
Output Return
P8– P13
+12Vout
