HAM263D
03 (15/11/2013) VELLEMAN 79
• Schließen Sie die Verdrahtung der Haupteinheit an. Der Kontakttyp (N.C. oder N.O.) befindet sich
auf das Gehäuse.
• Installieren Sie die Paniktaste mit den mitgelieferten Schrauben.
• Schließen Sie das Gehäuse. Einmal installiert, ist es sehr schwierig, das Gehäuse zu öffnen.
Beachten Sie also, dass Sie den Deckel korrekt montieren.
• Testen Sie die Paniktaste.
3.3 Magnetische Reedschalter
Magnetische Reedschalter (z.B. HAA25, HAA27, usw.) sind normal geschlossene (N.C.) Kontakte, die
hauptsächlich für das Überprüfen des Status von Türen, Fenstern, usw. verwendet werden. Diese
können in jeder bewachten Zone installiert werden, aber verwenden Sie diese nicht in Zone 7 und 8.
Lassen Sie den Reedkontakt von einem Fachmann anschließen.
• Befestigen Sie Teil 1 an einer bewegenden Oberfläche, z.B. Tür.
• Befestigen Sie Teil 2 an einer festen Oberfläche, z.B. Türpfosten, und dies möglichst gut auf
einer Linie mit Teil 1.
• Entfernen Sie den Deckel der Kontakte (3).
• Schließen Sie die Kabel der Haupteinheit an.
• Installieren Sie den Deckel (3) auf dem Kontakt.
4. Ausgabegeräte
Ein Ausgabegerät kann aus einem akustischen oder einem visuellen Gerät bestehen. Das Startpaket
wird mit einer elektronischen Sirene geliefert. Sie können aber mehrere Geräte anschließen, z.B.
Blinklicht, Alarmklingel...
Trennen Sie das Gerät vom Netz, ehe Sie ein Gerät anschließen!
4.1 Elektronische Sirene
Die elektronische Sirene erzeugt ein Audiosignal bei Alarm. Sie funktioniert mit einer Spannung von
12VDC über die Haupteinheit. Lassen Sie die elektronische Sirene von einem Fachmann installieren
und anschließen.
Es ist nicht überall erlaubt, die elektronische Sirene im Außenbereich zu
verwenden. Siehe lokale Gesetzgebung.
• Die Sirene eignet sich für die Anwendung im Innen- und Außenbereich (Siehe lokale
Gesetzgebung).
• Installieren Sie die Sirene und verbinden Sie mit der Verdrahtung der Haupteinheit.
• Technische Daten:
Eingangsspannung 6 ~ 15 VDC
Verbrauch 500 mA
Spitzenleistung 7 W
Abmessungen Ø 105 x 100 x 110 mm
Gewicht ± 400 g
5. Bedienungsgeräte
Es gibt zwei Type von Bedienungsgeräten: ein digitales Bediengerät (z.B. HAA263D, HAA85WP) oder
eine
Bedienkonsole mit Schlüsselschalter (e.g. HAA80MK).
Trennen Sie das Gerät vom Netz, ehe Sie ein Gerät anschließen!
5.1 Digitales Bediengerät HAA263D
Das HAM263D ist ein zusätzliches Bediengerät für das HAM263D Alarmsystem. Um eine max.
Flexibilität zu haben, kann das Alarmsystem über nur ein Bediengerät (Haupteinheit) oder in einer
Konfiguration mit mehreren HAM263D-Bediengeräte (max. vier) bedient werden. Verbinden Sie das

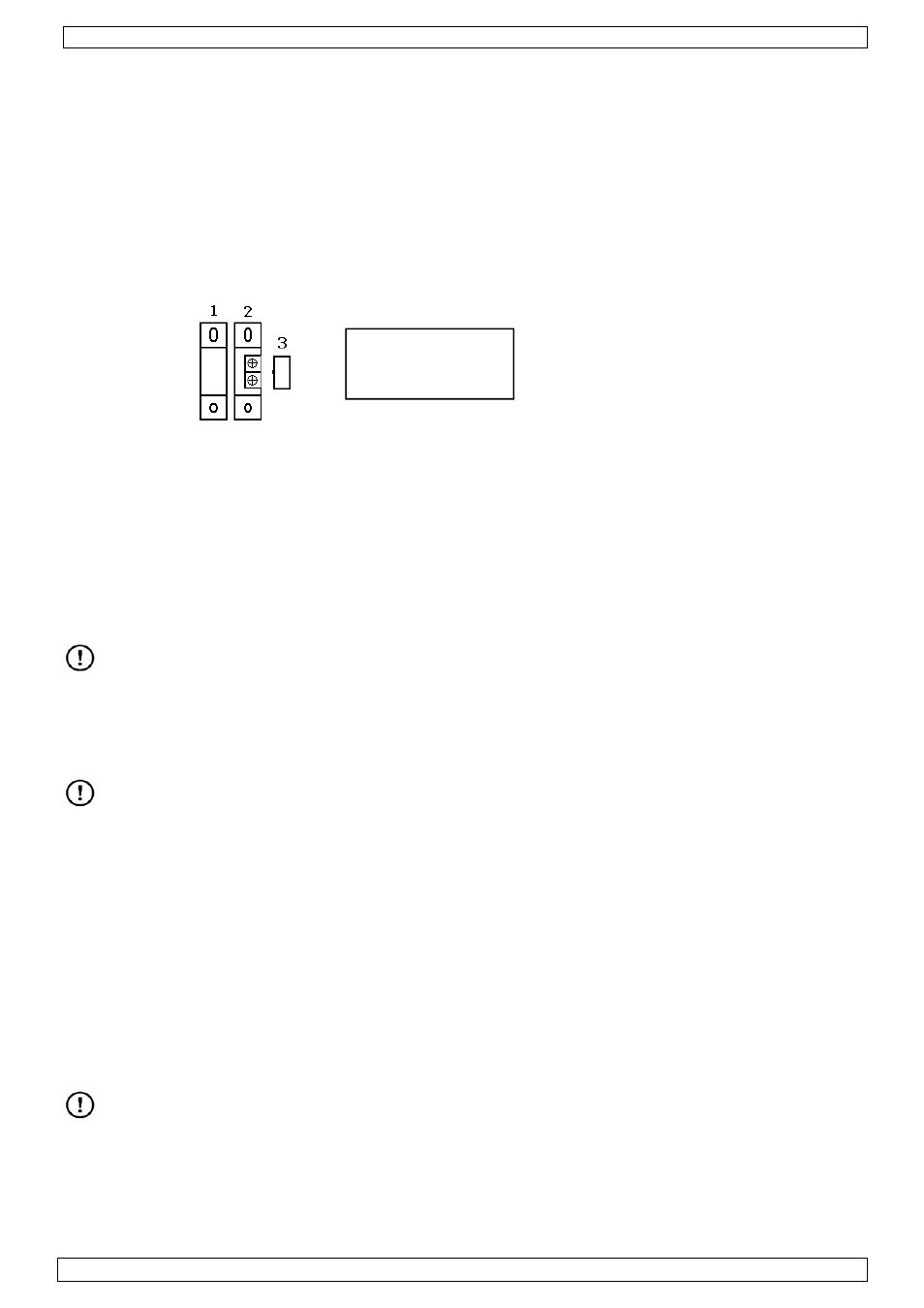

1. Magnet
2. Schalter
3. Deckel
