e. Câblage et finition
• Installer le CI dans le détecteur.
• Câble dûment le bloc de connexion.
• Placer la face avant et refermer le détecteur avec la vis. Veiller à ce que le contact anti-
sabotage s’enfonce avec un déclic.
3.1.5 Essai
• L’essai peut s’effectuer après le processus de chauffe - la LED clignote tout au long de ce
processus.
• Marcher dans la zone de détection au rythme d’un pas par seconde et observer la LED.
• L’alarme s’enclenche lorsque le détecteur est en mode de traitement des signaux à polarité
alternée standard.
• Faire deux à trois pas lorsque le détecteur est en mode de comptage d’impulsion.
3.1.6 Spécifications techniques
Consommation 15 mA @ 12 VCC
Tension de service 8 ~ 16 VCC, 12 VCC nominal
Détection capteur PIR à polarité alternée
Délai d’armement 2 minutes avec LED clignotante
Période d’alarme 2 ~ 3s
Sortie d’alarme contact NO ou NF à résistance en ligne 10 Ω
LED d’essai indication d’alarme, armement/désarmement
Comptage d’impulsion réponse normale ou 2 impulsions en 10s
Contact anti-sabotage contact NF à résistance en ligne 10 Ω
Température de service -10°C ~ 55°C
Taux d’humidité 95 % non condensé
Dimensions 105 x 60 x 42 mm
Poids 82 g
3.2 Bouton panique (HAA60)
Le bouton panique est un contact momentané N.F. ou N.O. Connecter ce contact comme partie de la
zone 8, puisque cette zone est une zone 24 heures et qu’elle ne peut pas être désactivée sans
mettre le système d’alarme en veille. Choisir un emplacement de montage sec et facilement
accessible. Confier l’installation et la connexion de ce bouton à un technicien qualifié.
• Retirer le couvercle.
• Connecter les fils provenant de l’unité centrale. Le type de contact (N.F. ou N.O.) est indiqué sur le
boîtier.
• Fixer le bouton à l’aide des vis incluses.
• Refermer le boîtier en faisant attention au marquage sur le couvercle.
• Tester le bouton pour vérifier son fonctionnement.

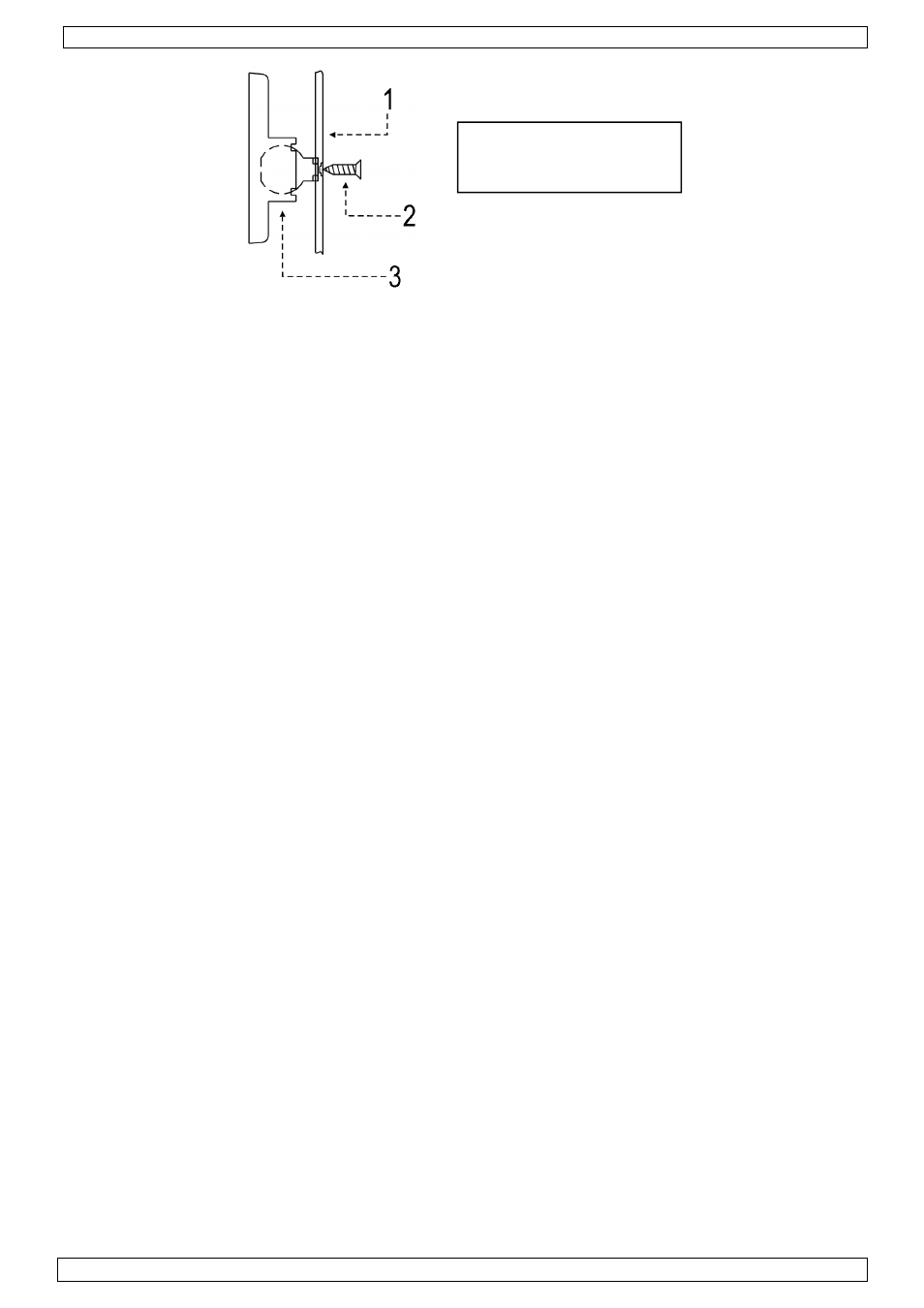

1. Détecteur
2. Vis de fixation
3. Support de montage
