• Perforieren Sie die Kabelöffnung und die Montageöffnungen auf der Rückseite gemäß der
gewählten Montageoption (auf einer ebenen Oberfläche, in einer Ecke oder auf einer Halterung).
• Befestigen Sie den Detektor oder die Montagehalterung mit den Schrauben (befestigen Sie
danach den Detektor an der Montagehalterung).
e. Verdrahtung und Ausführung
• Stecken Sie die Leiterplatte wieder in den Detektor.
•
Verdrahten Sie die Anschlussleiste.
•
Befestigen Sie die Frontplatte und schrauben Sie die Schraube fest. Beachten Sie, dass der
Sabotagekontakt klickt. Richten Sie den Detektor.
3.1.5 Test
• Der "Walk Test" kann ausgeführt werden, sobald die Einschaltverzögerung fertig ist - die Alarm-
LED blinkt während des Verfahrens.
• Spazieren Sie mit einer Geschwindigkeit von einem Schritt pro Sekunde durch die Schutzzone.
Behalten Sie die LED im Auge.
• Die LED leuchtet sofort wenn die Standard Signalverarbeitung mit alternierender Polarität
eingestellt ist.
• Funktioniert der Detektor aber mit einem Pulszähler, oder der doppelten Signalverarbeitung mit
alternierender Polarität, dann müssen Sie 2 ~ 3 Schritte machen, ehe den Alarm ertönt.
3.1.6 Technische Daten
Stromverbrauch 15 mA @ 12 VDC
Spannung 8 ~ 16 VDC, 12 VDC nominal
Erfassungssystem PIR-Sensor mit alternierender Polarität
Einschaltzeit 2 Minuten mit blinkender LED
Alarmperiode 2 ~ 3s
Alarmausgang NO- oder NC-Kontakt mit linearem Widerstand
von 10 Ω
Test-LED Alarmanzeige, Ein-/Ausschaltung
Pulszählung normale Reaktion oder 2 Pulse innerhalb von 10
Sekunden
Sabotagekontakt NC-Kontakt mit linearem Widerstand von 10 Ω
Betriebstemperatur -10°C ~ 55°C
Feuchtigkeit 95% nicht-kondensierend
Abmessungen 105 x 60 x 42 mm
Gewicht 82 g
3.2 Die Paniktaste (HAA60)
Die Paniktaste ist ein Schlüsselschalter, der als einen normal geschlossenen (N.C.) oder einen
normal offenen (N.O.) Kontakt verwendet werden kann. Schließen Sie die Paniktaste als Teil von
Zone 8 an weil diese Zone einen 24Std.-Schutz bietet und nur ausgeschaltet werden kann wenn Sie
das ganze Alarmsystem im Standby-Modus stellen. Installieren Sie die Paniktaste an einem
trockenen und einfach erreichbaren Ort. Lassen Sie de Paniktaste von einem Fachmann installieren
und anschließen.
• Öffnen Sie das Gehäuse.

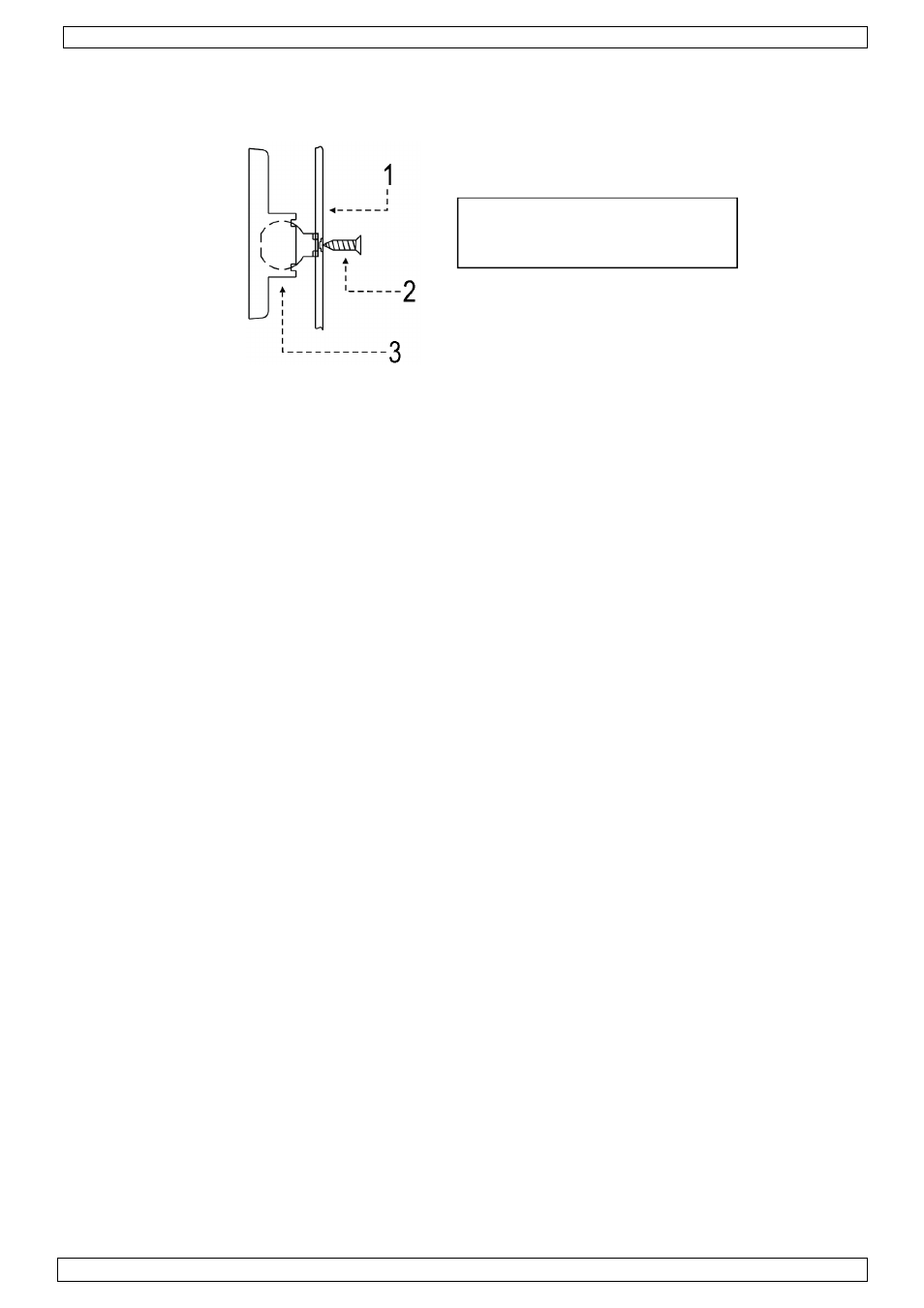

1. Detektor
2. Befestigungsschraube
3. Montagehalterung
