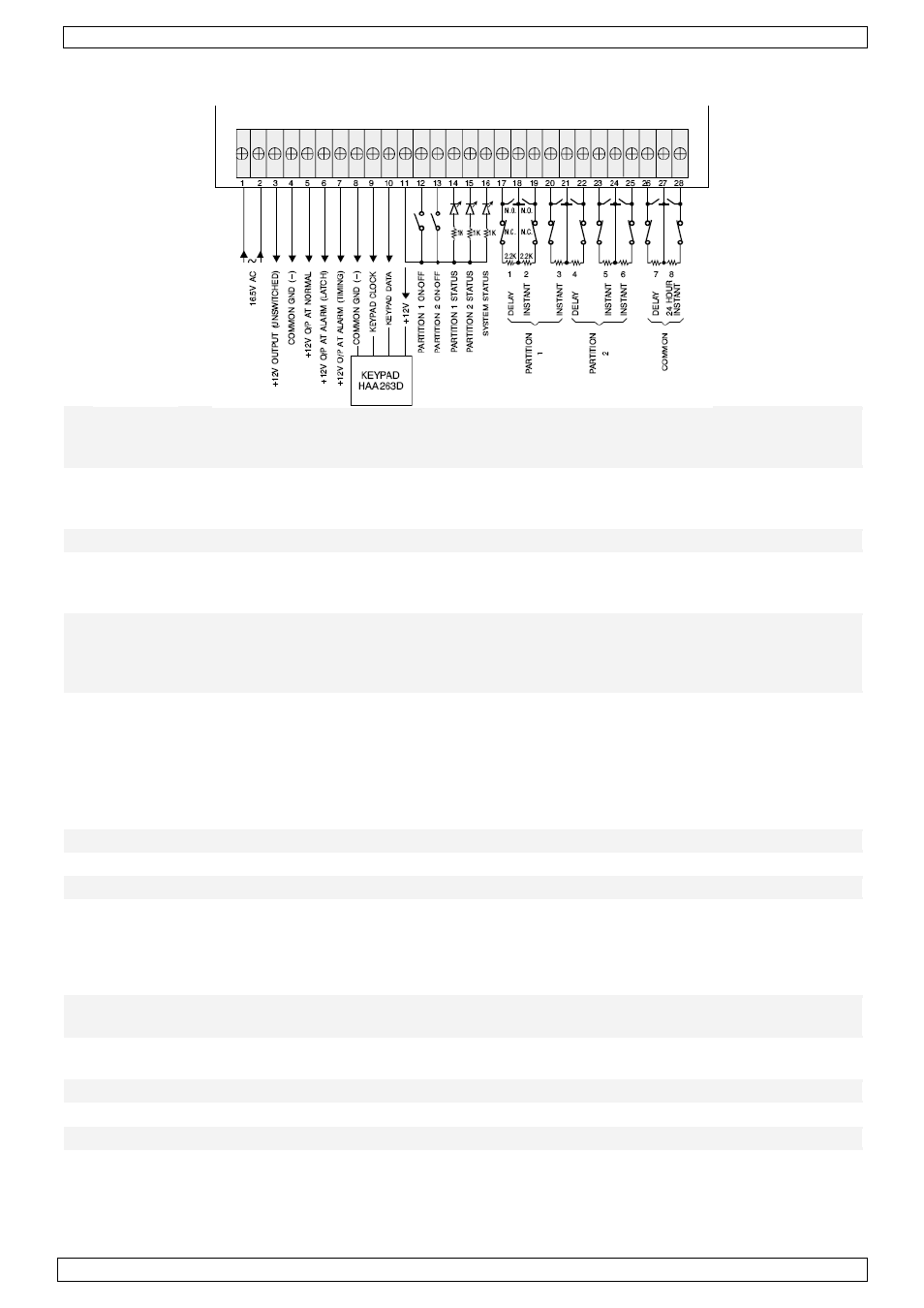

Bornier de connexion
1
2
AC in
Entrée d’alimentation de 16,5 VCA, minimum 1,5 A, 50 ~ 60 Hz. Connecter le
bobinage primaire à une source de courant désactivée. Veiller à ce que l’alimentation
réponde à la norme européenne EN61558.
3
DC out
Sortie +12 VCC désactivée pour l’alimentation de périphériques nécessitant une
tension ininterrompue (détecteurs de fumée, panneaux de commande, etc.). Cette
sortie est pourvue d’un fusible réarmable de 750 mA.
4
GND
Masse (-)
5
DC out
Sortie +12 VCC continu (conditions normales, c.à.d. pas d’alarme). Cette sortie est
désactivée lors d’une alarme. Elle est pourvue d’un fusible réarmable de 2,5 A.
Convient pour la connexion d’une sirène ou d’un gyrophare à pile interne.
6 DC out
Sortie +12 VCC continu lors d’une alarme jusqu’au désarmement de celle-ci. Elle est
pourvue d’un fusible réarmable de 2,5 A. Convient pour la connexion d’un gyrophare
autonome ou un périphérique nécessitant une alimentation continue lors de l’alarme
(p.ex. SV/PSL3).
7 DC out
Sortie +12 V lors d’une alarme avec durée dépendante du paramétrage de l’alarme.
Elle est pourvue d’un fusible réarmable de 2,5 A. Convient pour la connexion d’une
sirène électronique ou une sonnerie d’alarme.
•
Les bornes ci-dessous conviennent pour la connexion d’un ou de plusieurs (max. 4) panneaux de
commande numériques, p.ex.
HAA263D, HAA85WP, etc.
8 GND
Masse (-) pour le panneau
9 CLK
Fil d’horloge pour le
panneau
10 Data
Câble de données pour le panneau
11 DC out
Sortie +12 V commune avec fusible réarmable de 750 mA pour la connexion d’un
panneau ou d’un clavier.
•
Les bornes ci-dessous conviennent pour la connexion d’un clavier, p.ex. HAA80MK.
12 Part 1 ON/OFF Armement/désarmement parcelle 1 : accepte des contacts momentanés
normalement ouvert (N.O.). Connecter plusieurs contacts en parallèle.
13 Part 2 ON/OFF Armement/désarmement parcelle 2 : accepte des contacts momentanés
normalement ouvert (N.O.). Connecter plusieurs contacts en parallèle.
14 Part 1 status
Indication DEL parcelle 1 : état de la parcelle 1.
15 Part 2 status
Indication DEL parcelle 2 : état de la parcelle 2.
16 System status
Indication DEL générale : état du système.
Les bornes 12 et 13 peuvent être interconnectées à un seul panneau afin de permettre l’armement
et le désarmement simultané des parcelles 1 et 2.
