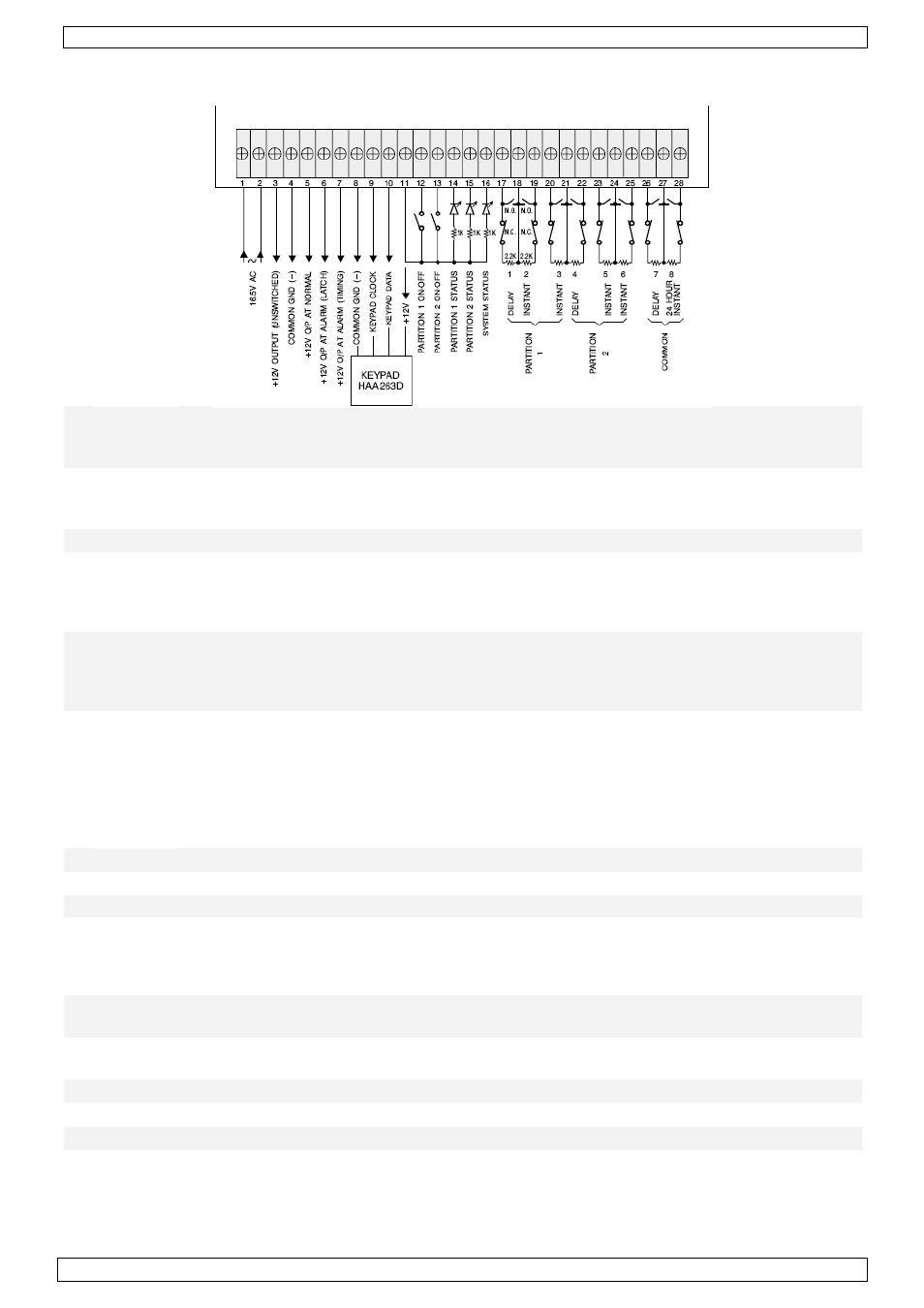

Anschlussblock
1
2 AC in AC-Netzeingang vom Stromwandler (16,5 VAC, min. 1,5 A, 50 ~ 60 Hz). Verbinden
Sie die Hauptspule des Stromwandlers mit einer ausgeschalteten Stromversorgung.
Der verwendeten Wandler muss der Europäischen Norm EN61558 entsprechen.
3 DC out +12 VDC-Ausgang für Geräte, die eine ununterbrochene Stromversorgung brauchen
wie z.B. Rauchmelder, Bediengeräte, usw. Dieser Ausgang hat eine rücksetzbare
Sicherung von 750 mA.
4 GND Masse (-).
5 DC out Kontinuierlicher +12 VDC-Ausgang unter normalen Umständen (es ertönt keinen
Alarm). Der Ausgang ist ausgeschaltet bei Alarm. Dieser Ausgang hat eine
rücksetzbare Sicherung von 2,5 A und eignet sich für den Anschluss einer
Satellitensirene/-Blinklicht mit interner Batterie.
6 DC out Kontinuierlicher +12 VDC-Ausgang bei Alarm bis Desaktivierung. Der Ausgang verfügt
über eine rücksetzbare Sicherung von 2,5 A und eignet sich für die Stromversorgung
eines autonomen Blinklichts oder ein Gerät, das bei Alarm nach Rückstellung des
Sirenetimers (z.B. SV/PSL3) kontinuierlich eingeschaltet bleibt.
7 DC out +12 VDC-Ausgang bei Alarm mit Alarmdauer abhängig vom eingestellten Alarmtimer.
Der Ausgang hat eine rücksetzbare Sicherung von 2,5 A und eignet sich für den
Anschluss einer elektronischen Sirene oder Alarmklingel.
• Nachfolgende Kontakte dienen für den Anschluss eines oder mehrerer Bediengeräte , z.B.
HAA263D, HAA85WP… Es können max. 4 Bediengeräte angeschlossen werden .
8 GND Masse (-) für Bediengeräte.
9 CLK Uhranschluss für Bediengeräte.
10 Data Datenanschluss für Bediengeräte.
11 DC out +12 V-Ausgang mit rücksetzbarer Sicherung von 750 mA für Bediengeräte.
• Nachfolgende Kontakte sind Eingangsanschlüsse für Bediengeräte, z.B. HAA80MK.
12 Part 1 ON/OFF Aktivierung/Desaktivierung Sektion 1: akzeptiert normal offene (N.O.)
Schlüsselschalter. Schließen Sie mehrere Schaltungen in Parallel an.
13 Part 2 ON/OFF Aktivierung/Desaktivierung Sektion 2: akzeptiert normal offene (N.O.)
Schlüsselschalter. Schließen Sie mehrere Schaltungen in Parallel an.
14 Part 1 status LED-Anzeige Sektion 1: zeigt den Zonenstatus von Sektion 1 an.
15 Part 2 status LED-Anzeige Sektion 2: zeigt den Zonenstatus von Sektion 2 an.
16 System status LED-Anzeige System: zeigt den Zonenstatus vom ganzen System an.
Kontakt 12 und 13 können mit einem Bediengerät verbunden werden, um auf diese Art und Weise
Sektion 1 und 2 gleichzeitig ein- oder auszuschalten.
