Aansluiting
Sluit de rode (+) draad aan het positieve contact van de batterij en de zwarte (-) draad aan het
negatieve contact van de batterij. De batterij is uitgerust met een herstelbare zekering van 3 A en
wordt gevoed door het alarmsysteem zelf.
Geautomatiseerde test
De back-upbatterij wordt eens om de 24 uur getest. De test duurt 5 seconden tot 2 minuten,
afhankelijk van de batterij.
Bij een normale status hoort u 2 pieptonen. Bij een fout hoort u eerst 5 pieptonen gevolgd door en
pieptoon om de 30 seconden. De led op het digitale bedieningspaneel licht op.
Handmatige test
De batterij kan ook handmatig getest worden vanaf het bedieningspaneel
. Raadpleeg het hoofdstuk
over het bedieningspaneel voor meer details. De handmatige test start een nieuwe periode van 24
uur.
Opmerking: De batterijtest wordt niet uitgevoerd bij alarm of bij een stroomonderbreking.
2.3 Voeding
De HAM263D wordt gevoed door een voedingsadapter met een vermogen van 16,5 VAC en een
uitgangsstroom van maximaal 3.000 mA. Deze voeding mag enkel binnenshuis gebruikt worden.
Koppel de voedingsadapter aan het lichtnet nadat alle aansluitingen zijn gemaakt.
• Installeer de voedingsadapter op een droge plaats en dicht bij een stopcontact en de centrale
eenheid. Bevestig de voedingsadapter met behulp van de montagegaten (2).
• Zorg ervoor dat het verbruik van het alarmsysteem de specificities van de voedingsadapter niet
overschrijdt.
• Koppel de uitgang (16,5 VAC) aan contact 1 en 2 van de centrale eenheid.
• Koppel de voedingsadapter niet aan het lichtnet voordat alle aansluitingen zijn gemaakt en het
hele alarmsysteem is aangesloten.
• Specificaties
ingangsspanning 230 VAC, 50 Hz
uitgangsspanning 16,5 VAC
uitgangsstroom 3.000 mA max.
vermogen 49,5 V
beveiliging ingebouwde thermische zekering en
stroomonderbreker
afmetingen 76 x 92 x 62 mm
gewicht ± 1,250 g
plug CEE 7/16 (Europlug 2,5 A/250 V niet-geaard)
3. Sensoren
U kunt verscheidene types sensoren op de ingangsrelais aansluiten, bv. een PIR-sensor (HAA52N),
paniekknop (HAA60), magnetische contact, enz.
Schakel de stroom uit alvorens de extra sensoren aan te sluiten!

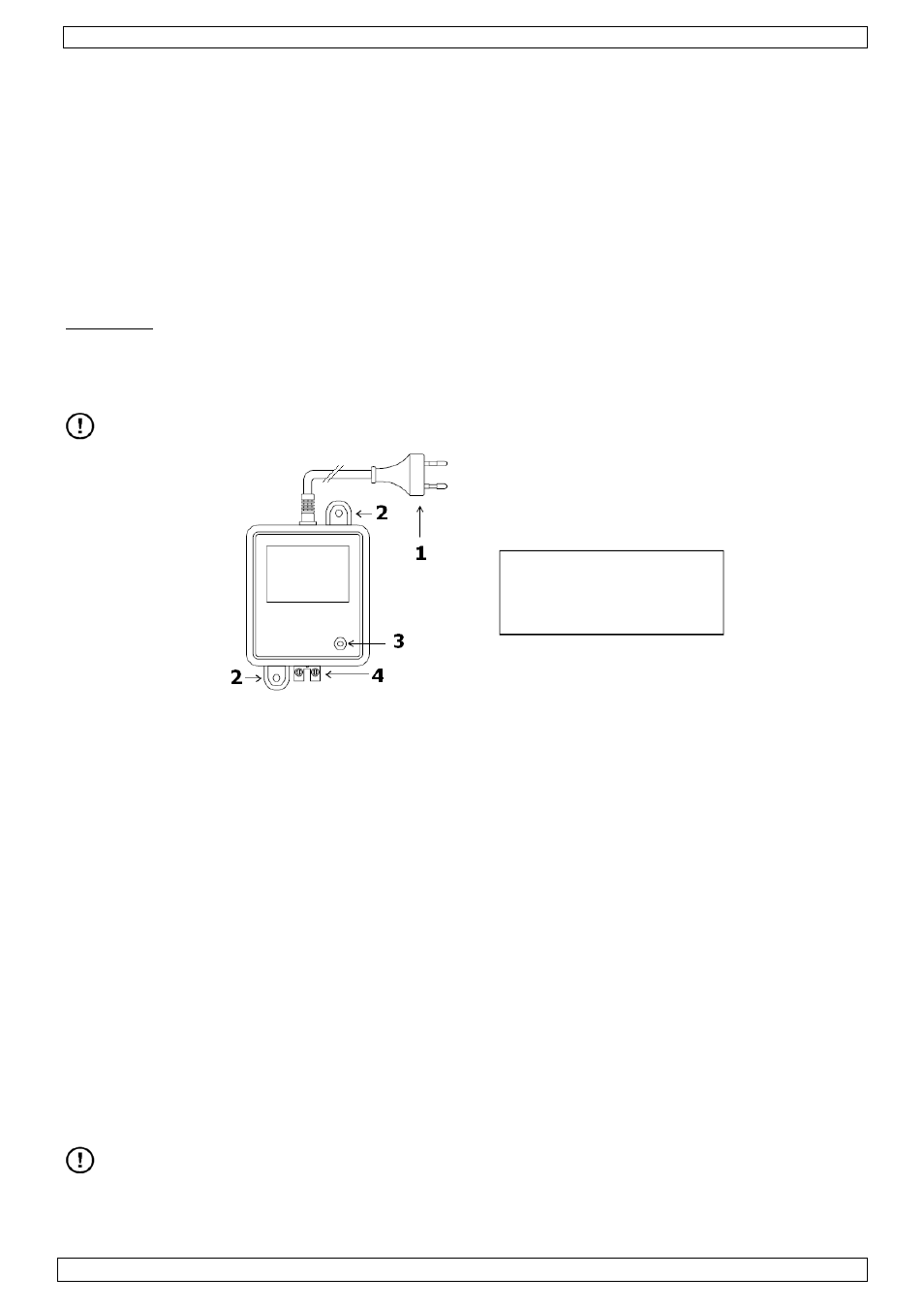

1. plug
2. montagegat
3. aanduiding vermogen
4. uitgang, 16,5 VAC
