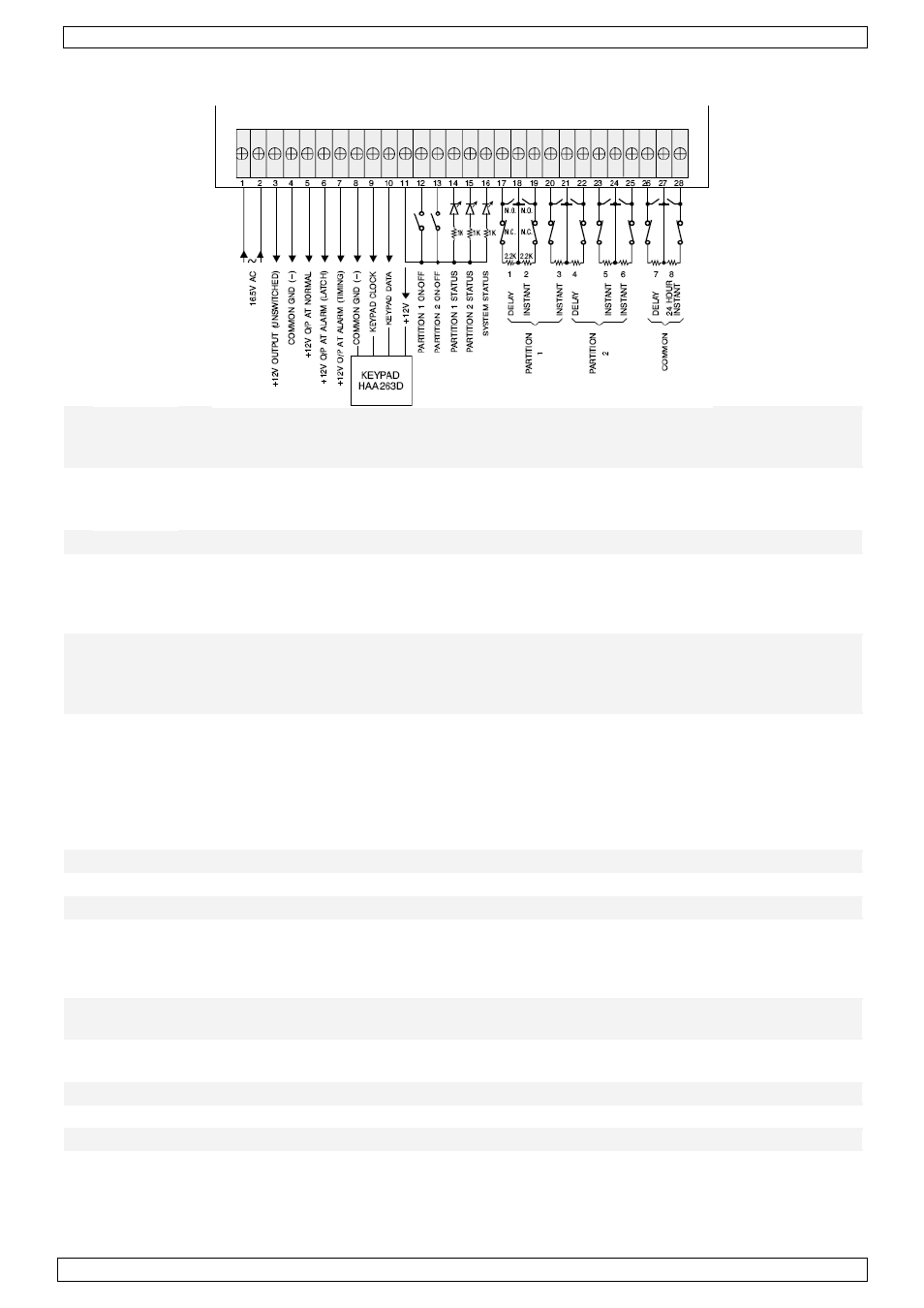

Aansluitblok
1
2
AC in
AC-voedingsingang van een voedingstrafo (16,5 VAC, minimum 1,5 A, 50 ~ 60 Hz).
De hoofdspoel van de trafo dient aangesloten te worden op een uitgeschakelde
voeding. De gebruikte trafo moet voldoen aan de Europese norm EN61558.
3
DC out
+12 VDC uitgang voor toestellen die een ononderbroken voeding nodig hebben zoals
rookdetectoren, bedieningspanelen, enz. Deze uitgang heeft een herstelbare zekering
van 750 mA.
4
GND
Aarding (-).
5
DC out
Continue +12 VDC uitgang onder normale omstandigheden (geen alarm). De
uitgang is uitgeschakeld bij alarm. Deze uitgang heeft een herstelbare zekering van
2,5 A en is geschikt voor het aansluiten van een satellietsirene/-zwaailicht met interne
batterij.
6 DC out
Continue +12 VDC uitgang bij alarm tot uitschakeling. De uitgang heeft een
herstelbare zekering van 2,5 A en is geschikt voor het voeding van een autonoom
zwaailicht of een toestel dat continu ingeschakeld blijft bij alarm na herstelling van de
sirenetimer (bv. SV/PSL3).
7 DC out
+12 VDC uitgang bij alarm met alarmduur afhankelijk van de ingestelde alarmtimer.
De uitgang heeft een herstelbare zekering van 2,5 A en is geschikt voor het aansluiten
van een elektronische sirene of alarmbel.
•
Volgende contacten dienen voor het aansluiten van een of meer bedieningspanelen
, bv. HAA263D,
HAA85WP… De maximale aansluitmogelijkheid is 4.
8 GND
Aarding (-) voor bedieningspanelen.
9 CLK
Klokaansluiting voor
bedieningspanelen.
10 Data
Data-aansluiting voor
bedieningspanelen.
11 DC out
+12 V uitgang met herstelbare zekering van 750 mA voor bedieningspanelen.
•
Volgende contacten zijn ingangsaansluitingen voor bedieningspanelen, bv. HAA80MK.
12 Part 1 ON/OFF In-/uitschakeling partitie 1: aanvaardt normaal open (N.O.) momentcontacten.
Sluit meerdere schakelingen in parallel aan.
13 Part 2 ON/OFF In-/uitschakeling partitie 2: aanvaardt normaal open (N.O.) momentcontacten.
Sluit meerdere schakelingen in parallel aan.
14 Part 1 status
Ledaanduiding partitie 1: geeft de zonestatus van partitie 1 weer.
15 Part 2 status
Ledaanduiding partitie 2: geeft de zonestatus van partitie 2 weer.
16 System status
Ledaanduiding systeem: geeft de zonestatus van het hele systeem weer.
Contact 12 en 13 kunnen op een enkel bedieningspaneel aangesloten worden om zo partitie 1 en 2
gelijktijdig in of uit te schakelen.
