e. Bekabeling en afwerking
• Bevestig de printplaat in de detector.
• Bekabel het aansluitblok.
• Plaats het deksel en bevestig met de schroef. Zorg dat u de anti-vandalismeschakelaar hoort
klikken. Richt de detector.
3.1.5 Test
• U kunt de detector testen na de opwarmprocedure - de alarmled knippert tijdens de procedure.
• Wandel door de bewaakte zone aan een snelheid van een stap per seconde. Houd de led in het
oog.
• De led licht onmiddellijk op indien de standaard signaalverwerking met wisselende polariteit is
ingesteld.
• Werkt de detector echter met de pulsteller, of de dubbele signaalverwerking met wisselende
polariteit, dan dient u 2 ~ 3 stappen te nemen vooraleer het alarm afgaat.
3.1.6 Technische specificaties
Verbruik 15 mA @ 12 VDC
Spanning 8 ~ 16 VDC, 12 VDC nominaal
Detectiesysteem PIR met wisselende polariteit
Inschakeltijd 2 minuten met knipperende led
Alarmperiode 2 ~ 3s
Alarmuitgang NO- of NC-contact met inlineweerstand van 10 Ω
Testled alarmaanduiding, in-/uitschakeling
Impulstelling normale respons of 2 pulsen binnen 10s
Antivandalismeschakelaar NC-contact met inlineweerstand van 10 Ω
Werktemperatuur -10°C ~ 55°C
Vochtigheidsgraad 95 % niet-condenserend
Afmetingen 105 x 60 x 42 mm
Gewicht 82 g
3.2 De paniekknop (HAA60)
De paniekknop is een momentcontact dat gebruikt kan worden als een normaal gesloten (N.C.) of
een normaal open (N.O.) contact. Sluit de paniekknop aan als een onderdeel van zone 8 aangezien
deze zone een 24 u-bescherming biedt en enkel uitgeschakeld kan worden indien men het hele
alarmsysteem in stand-by plaatst. Installeer de paniekknop op een droge en gemakkelijk berikbare
plaats. Laat de paniekknop installeren en aansluiten door een geschoold technicus.
• Open de behuizing.
• Sluit de bedrading aan van de central eenheid. Het type contact (N.C. of N.O.) wordt aangegeven
op de behuizing.
• Installeer de paniekknop met behulp van de meegeleverde schroeven.
• Sluit de behuizing. Eens geïnstalleerd, is het zeer moeilijk de behuizing te openen. Zorg er dus
voor dat u de cover correct plaatst.
• Test de paniekknop.

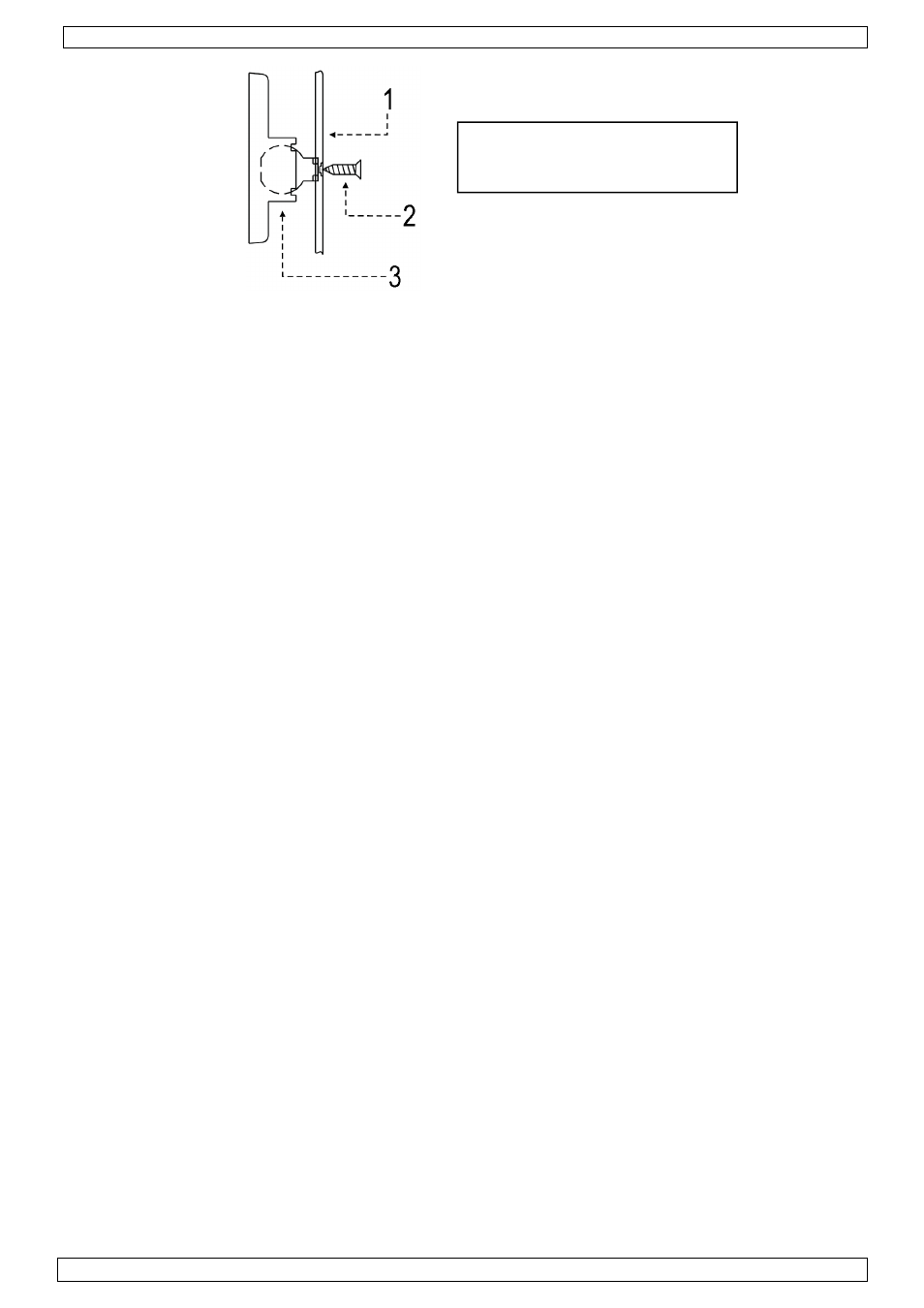

1. Detector
2. Bevestigingsschroef
3. Montagebeugel
