Nachfolgende Kontakte dienen für den Anschluss von Sensoreingängen von z.B. PIR-Meldern
(HAA52N), magnetischen Reedschaltern (HAA25, HAA27), Paniktasten (HAA60), usw. Diese
vertreten Zone 1 bis 8 en der Masse. Die Zonen sind End oder Line (EOL) und haben einen
Widerstand von 2,2 kΩ.
•

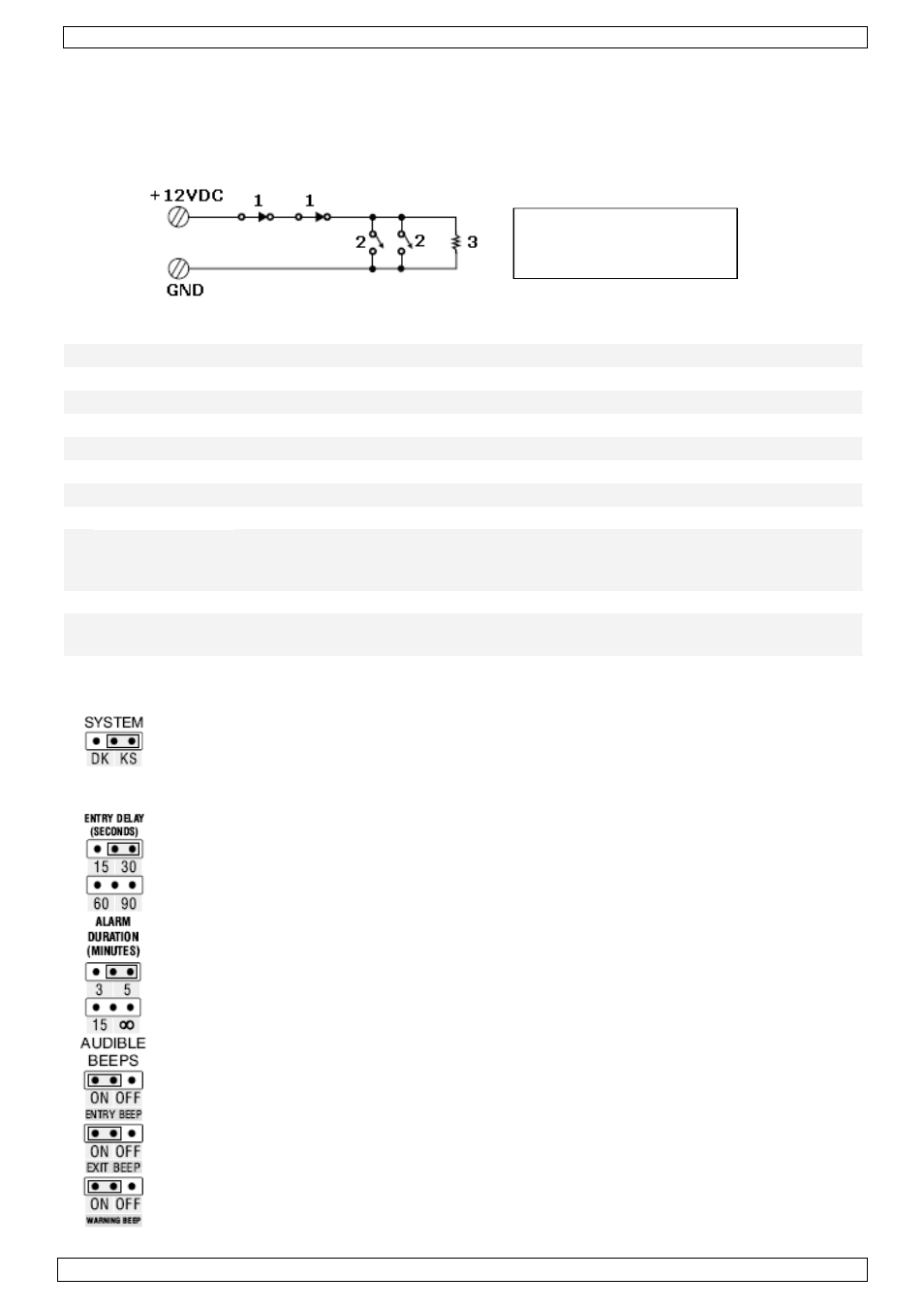

Verbinden Sie alle normal geschlossenen (N.C.) Kontakte in Serie mit dem EOL-Widerstand.
Verbinden Sie alle normal offenen (N.O.) Kontakte in Parallel mit dem EOL-Widerstand.
17 Zone 1 Delay
Sektion 1
18 GND
Masse Zone 1 und Zone 2
19 Zone 2 Instant Sektion 1
20 Zone 3 Instant Sektion 1
21 GND
Masse Zone 3 und Zone 4
22 Zone 4 Delay
Sektion 2
23 Zone 5 Instant Sektion 2
24 GND
Masse Zone 5 und Zone 6
25 Zone 6 Instant Sektion 2
26 Zone 7 Delay
Gemeinsam für gemeinsame Zone, z.B. Lobby. Ausgeschaltet wenn eine der
Sektionen ausgeschaltet ist. Nur eingeschaltet wenn beide Sektionen (1 und 2)
eingeschaltet sind.
27 GND
Masse Zone 7 und Zone 8
28 Zone 8 Instant Gemeinsam, 24Std.-Alarm. Kann nicht ausgeschaltet werden, außer im
Standby-Modus.
Die Steckbrücken programmieren
Systemprogrammierung: Bediengerät mit Schlüsselschalter (KS) oder digitales
Bediengerät (DK).
KS: Systeme mit Aktivierung/Desaktivierung nur über Schlüssel (nicht zutreffend für
HAM263D)
DK: Systeme mit digitalem Bediengerät und
Bedienkonsole mit Schlüsselschalter.
Stellen Sie die Eingangsverzögerung über diese Steckbrücke ein. Die
Eingangsverzögerung ist die Zeit zwischen der Aktivierung der Sektion/Zone und dem
Anfang der Detektion in dieser Zone. Die Eingangsverzögerung wird in Zone 1, 4 und
7 verwendet und beträgt 15, 30, 60 oder 90 Sekunden.
Steckbrücke für die Einschaltzeit des Ausgangssignals auf Kontakt 7, oder die
Einschaltzeit des angeschlossenen Gerätes (Sirene, Klingel, usw.). Die Dauer beträgt
3, 5 oder 15 Minuten, oder unendlich (bis manuelle Rückstellung).
Verwenden Sie die Option ‘unendlich’ nicht bei Anwendung von Sirenen oder Klingeln.
Siehe die lokale Gesetzgebung.
Diese 3 Steckbrücken dienen für die Einstellung der Eingangs-, Ausgangs- und
Warnsignale.
Die Eingangsmeldung ertönt während der Eingangsverzögerung.
De Ausgangsmeldung ertönt während der Ausgangsverzögerung.
Die Warnmeldung ertönt je nach Status des Systems:
a.
Es ist nur eine Sektion eingeschaltet. Meldung ertönt während des Alarms und
wird nach dem Verstreichen der Alarmzeit
wieder instand gesetzt.
b.
Beide Sektionen sind eingeschaltet. Meldung ertönt während des Alarms und
bleibt ertönen bis eine der Sektionen ausgeschaltet wird.
1. N.C.-Kontakt
2. N.O.-Kontakt
3. EOL-Widerstand 2,2 kΩ
