HAM263D
03 (15/11/2013) VELLEMAN 45
3.3 Contacts magnétiques
Un contact magnétique (p.ex. HAA25, HAA27, etc.) est un contact N.F. utilisé pour la vérification de
l’état d’une porte/fenêtre. Ce contact peut être installé dans toutes les zones (installation des les
zones 7 et 8 n’est pas conseillée). Confier la connexion à un technicien qualifié.
• Fixer la partie 1 sur une porte, fenêtre, etc.
• Fixer la partie 2 sur une surface fixe, p.ex. montant de la porte et aligner avec la partie 1.
• Retirer le couvercle des contacts (3).
• Connecter les fils provenant de l’unité centrale.
• Refermer le contact.
4. Périphériques de sortie
Les périphériques de sortie produisent une alarme sonore. Ce kit contient une sirène électronique
mais accepte d’autres sirènes, des gyrophares, etc.
Couper l’alimentation du système avant l’installation d’un périphérique !
4.2 Sirène électronique
La sirène est alimentée par une tension de 12 VCC provenant de l’unité centrale. Confier
l’installation et la connexion à un technicien qualifié.
L’utilisation d’une sirène d’alarme (d’extérieur) est soumise à des restrictions.
Consulter avec les autorités locales.
• La sirène convient à un usage à l’intérieur comme à l’extérieur.
• Installer la sirène et connecter les fils à l’unité centrale.
• Spécifications :
tension d’entrée 6 ~ 15 VCC
consommation 500 mA
puissance de crête 7 W
dimensions Ø 105 x 100 x 110 mm
poids ± 400 g
5. Panneaux de commande
Le système d’alarme accepte deux types de panneau de commande : un panneau numérique (p.ex.
HAA263D, HAA85WP) ou une serrure (p.ex. HAA80MK).
Couper l’alimentation du système d’alarme avant la connexion d’un panneau !
5.1 Panneau de commande numérique HAA263D
Le HAM263D est un panneau de commande supplémentaire pour le système d’alarme HAM263D.
Le système d’alarme est commandé à partir d’un panneau de commande central, ou dans une
configuration avec plusieurs (jusqu’à 4) panneaux de commande HAM263D permettant à
l’utilisateur une flexibilité d’utilisation maximale. Connectez tout simplement le(s) panneau(x)
supplémentaire(s) en parallèle au panneau central. Chaque panneau supplémentaire possède un
niveau de fonctionnalité identique à celui du panneau central.
5.2 Caractéristiques
• panneau de commande résistant aux intempéries
• accès au paramétrage grâce au code maître
• fonction panique via logiciel (pression simultanée de deux touches pendant > 3 secondes)
• omission des zones non utilisées et/ou anomaliques
• sauvegarde en mémoire des zones omises pour utilisation en mode HOME
• affichage des zones anomaliques en mode veille grâce au code maître
• armement du système d’alarme sans délai d’entrée

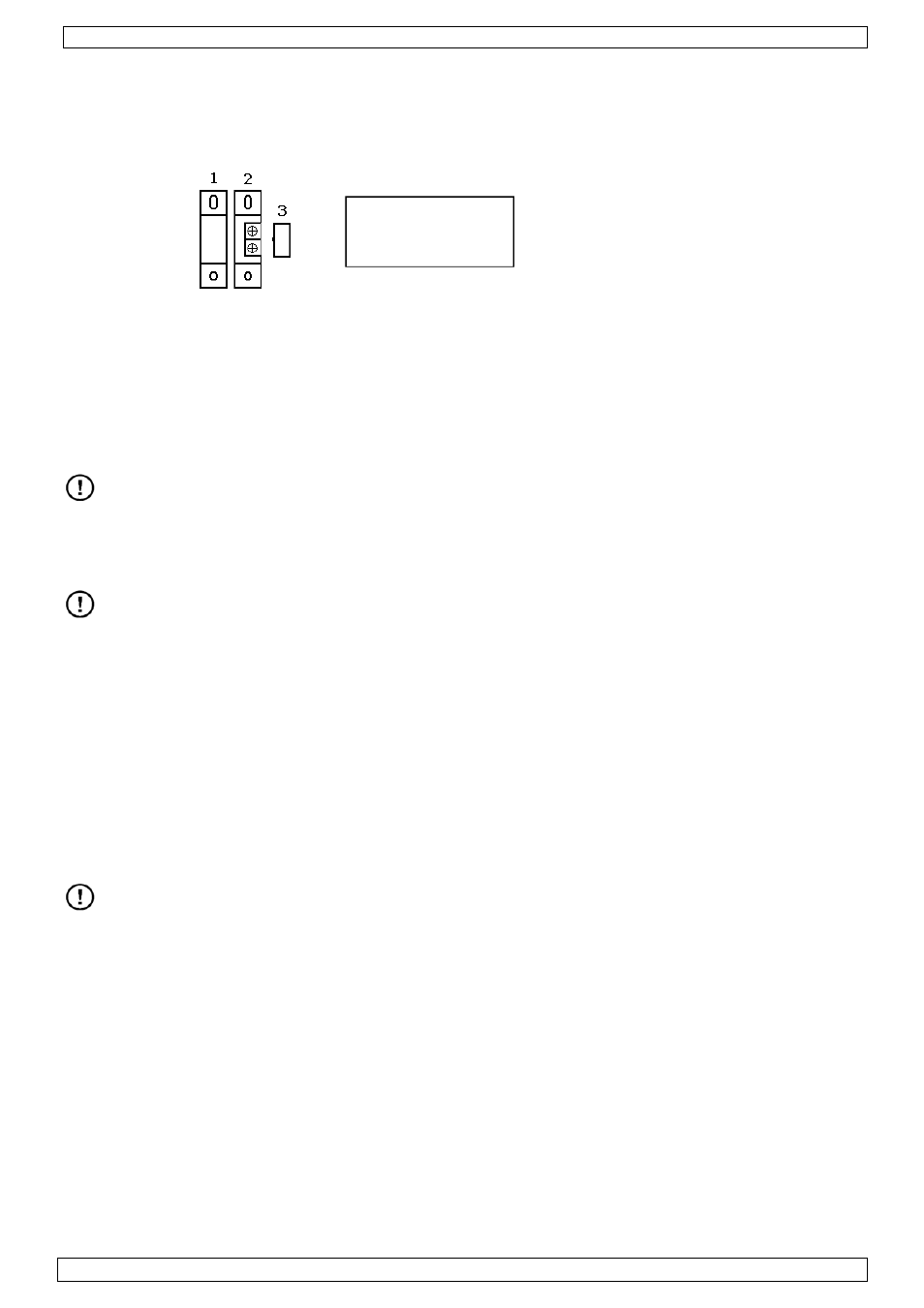

1. aimant
2. interrupteur
3. couvercle
