HAM263D
03 (15/11/2013) VELLEMAN 59
3.1 Detector PIR (HAA52N)
El HAA52N es un detector PIR para el uso general, diseñado como dispositivo de seguridad barato
pero eficaz para su casa u otra propiedad.
3.1.1 Características
• doble sensor piroeléctrico de bajo ruido
•
tratamiento de señales con polaridad alternante
•
protocolos de seguridad incorporados en el microprocesador
• no sensible a las interferencias de frecuencia gracias a los componentes SMT
• respuesta normal o cuenta de impulsos

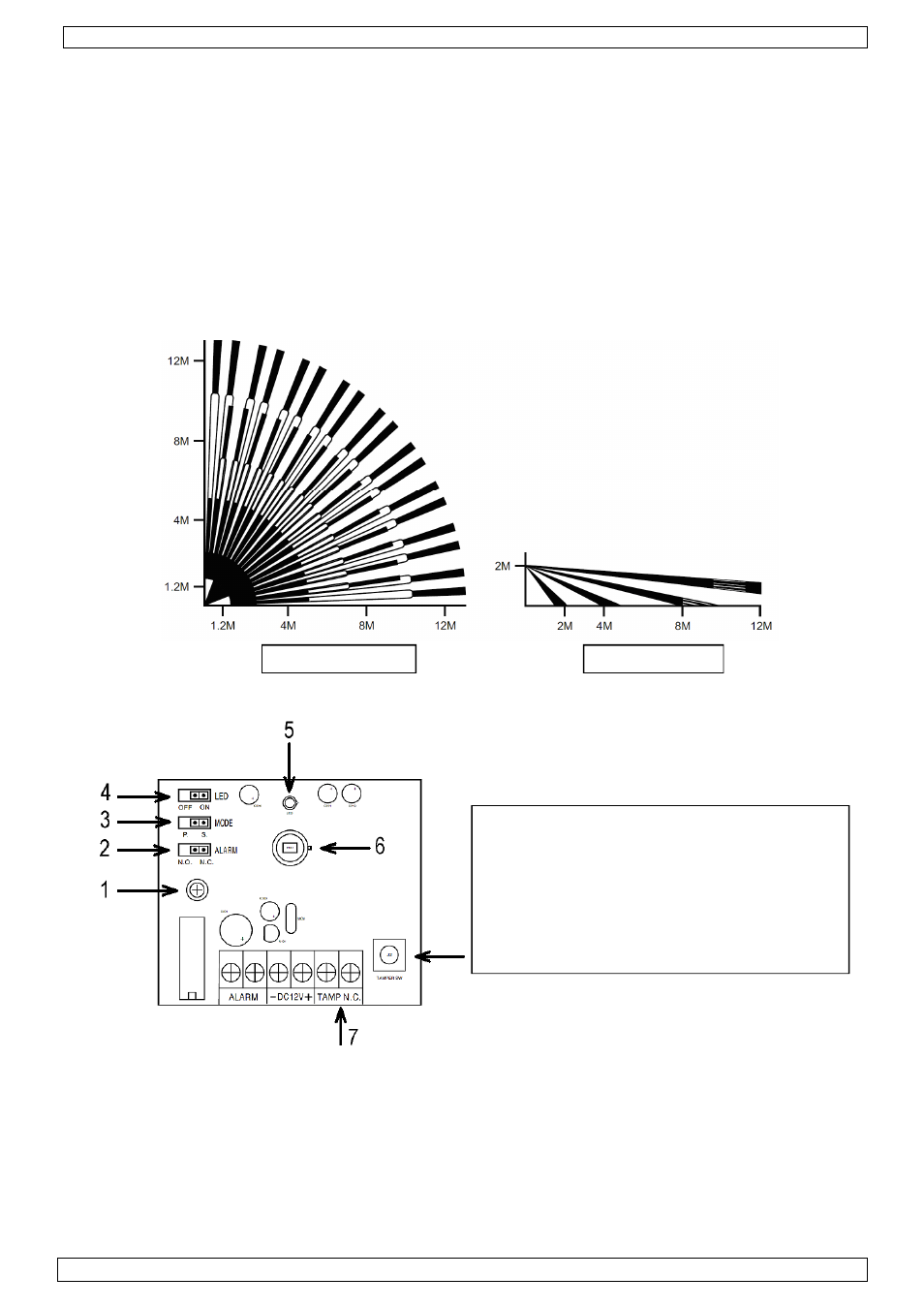

3.1.2 Rango de detección
3.1.3 Descripción del Circuito Impreso
vista superior vista lateral
1. tornillo de fijación del CI
2. jumper de salida de alarma
3. Jumper del modo de impulsos
4. Jumper de (des)activación del LED
5. LED
6. sensor piroeléctrico (no lo toque!)
7. bloque de conexión
8. contacto antisabotaje
