Schließen Sie die Batterie an nachdem Sie alle anderen Anschlüsse gemacht haben.
Anschluss
Verbinden Sie das rote (+) Kabel mit dem positiven Kontakt der Batterie und das schwarze (-) Kabel
mit dem negativen Kontakt der Batterie. Die Batterie verfügt über eine rücksetzbare Sicherung von
3A und wird vom Alarmsystem selber versorgt.
Automatisierter Test
Die Pufferbatterie wird jede 24 Stunden getestet. Der Test dauert 5 Sekunden bis 2 Minuten,
abhängig von der Batterie.
Bei einem normalen Status ertönen 2 Beeps. Bei einem Fehler ertönen Sie zuerst 5 Beeps und
danach einen Beep jede 30 Sekunden. Die LED des digitalen Bediengerätes leuchtet.
Manueller Test
Die Batterie kann auch ab das Bediengerät manuell getestet werden
. Siehe Kapitel über das
Bediengerät für mehr Details. Der manuelle Test startet eine neue Periode von 24 Stunden.
Bemerkung: Der Batterietest wird bei Alarm oder bei einer Stromunterbrechung nicht ausgeführt.
2.3 Stromversorgung
Das HAM263D funktioniert mit einem Netzteil mit einer Leistung von 16,5 VAC und einem
Ausgangsstrom von max. 3.000mA. Verwenden Sie das Netzteil nur im Innenbereich.
Verbinden Sie das Netzteil mit dem Netz nachdem Sie alle Anschlüsse gemacht
haben.
• Installieren Sie das Netzteil an einem trockenen Ort und in der Nähe einer Steckdose und der
Haupteinheit. Befestigen Sie das Netzteil mit den Montagelöcher (2).
• Beachten Sie, dass der Stromverbrauch des Alarmsystems nicht höher ist als die technischen
Daten des Netzteils.
• Verbinden Sie den Ausgang (16,5 VAC) mit Kontakt 1 und 2 der Haupteinheit.
• Verbinden Sie das Netzteil nicht mit dem Netz, ehe Sie alle Anscschlüsse und das ganze
Alarmsystem angeschlossen ist.
• Technische Daten
Eingangsspannung 230 VAC, 50 Hz
Ausgangsspannung 16,5 VAC
Ausgangsstrom 3.000 mA max.
Leistung 49,5 V
Schutz eingebaute thermische Sicherung und
Stromunterbrecher
Abmessungen 76 x 92 x 62 mm
Gewicht ± 1,250 g
Stecker CEE 7/16 (Eurostecker 2,5 A/250 V nicht-
geerdet)
3. Sensoren
Sie können verschiedene Type Sensoren mit dem Eingangsrelais verbinden, z.B. PIR-Melder
(HAA52N), Paniktaste (HAA60), magnetische Kontakte, usw.
Trennen Sie das Gerät vom Netz, ehe Sie zusätzliche Sensoren anschließen!

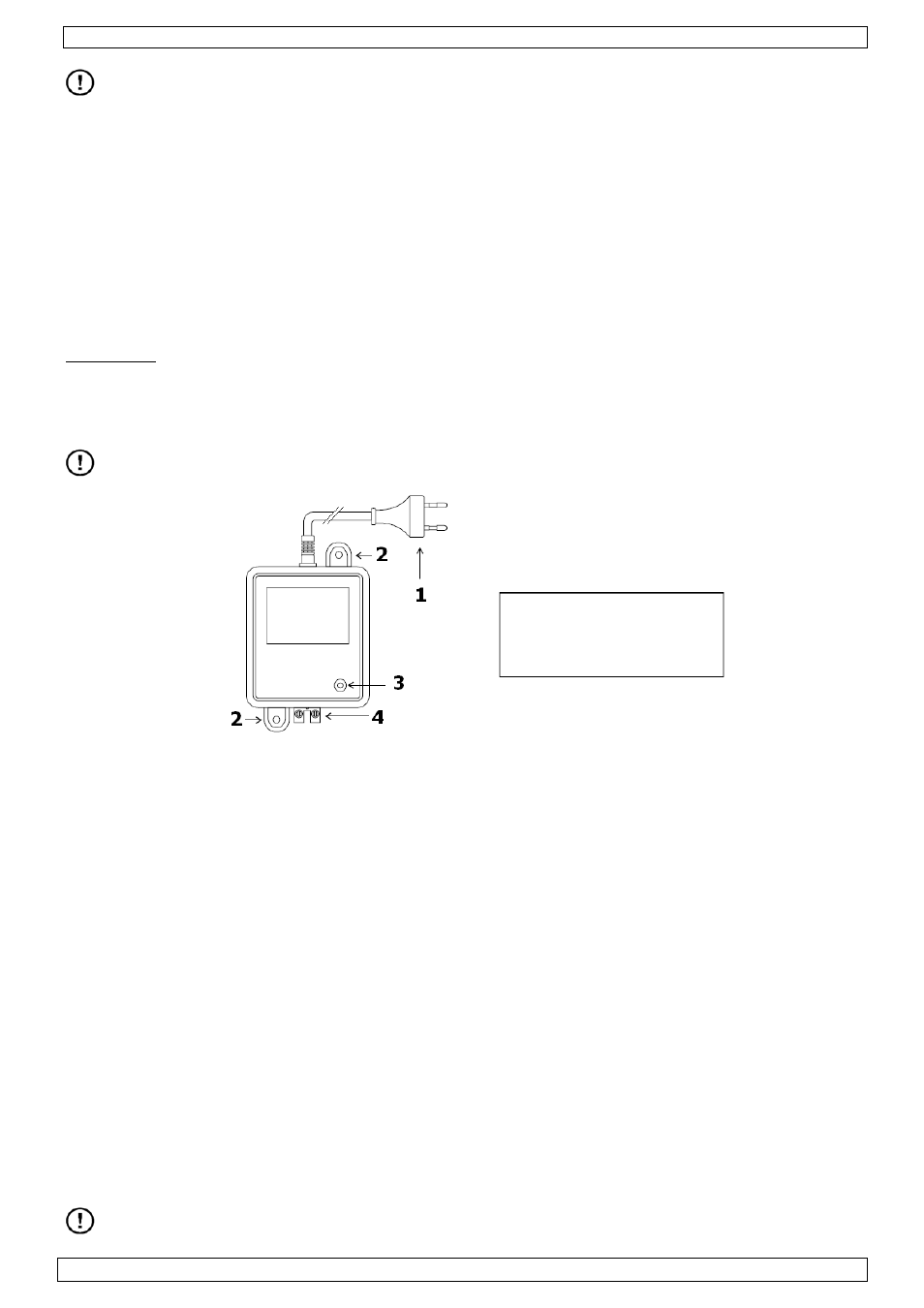

1. Stecker
2. Montageloch
3. Anzeige der Leistung
4. Ausgang, 16,5 VAC
