HAM263D
03 (15/11/2013) VELLEMAN 55

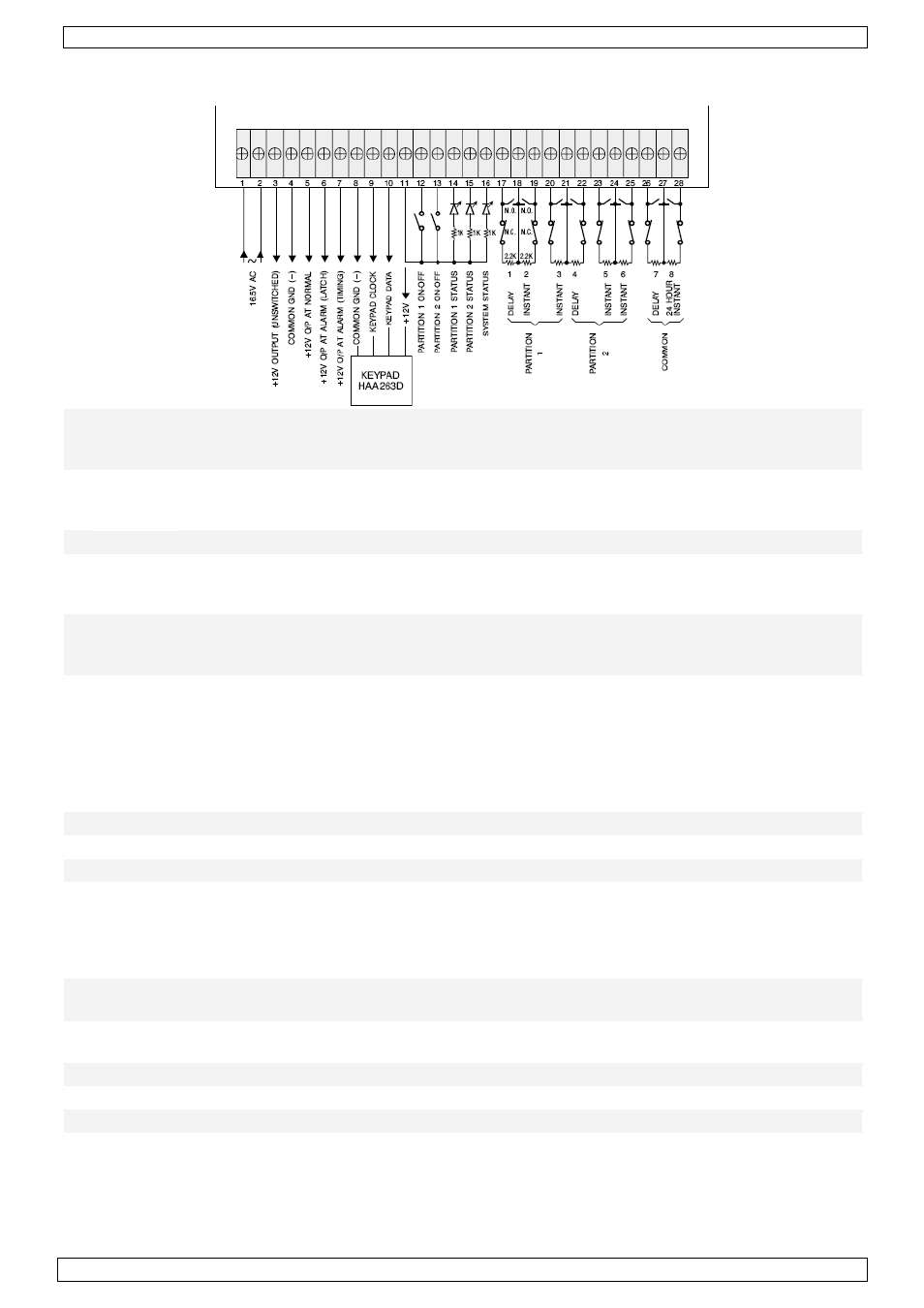

Regleta de conexión
1
2 AC in Entrada de alimentación de 16,5 VCA, mín. 1,5 A, 50 ~ 60 Hz. Conecte la bobina
principal a una fuente de corriente desactivada. Asegúrese de que la alimentación
cumpla con la norma europea EN61558.
3 DC out Salida +12 VCC desactivada para la alimentación de aparatos que necesitan una
tensión ininterrumpida (detectores de humo, paneles de control, etc.). Esta salida está
equipada con un fusible reseteable de 750 mA.
4 GND Masa (-)
5 DC out Salida +12 VCC continua (condiciones normales, es decir no hay alarma). Esta salida
está desactivada si hay una alarma. Está equipada con un fusible reseteable de 2,5A.
Apta para la conexión de una sirena o un estroboscopio con pila interna.
6 DC out Salida +12 VCC continua si hay una alarma hasta la desactivación. Está equipada con
un fusible reseteable de 2,5A. Apta para la conexión de una luz
giratoria autónoma o
un aparato que necesita una alimentación continua si hay una alarma (p.ej. SV/PSL3).
7 DC out Salida +12 V si hay una alarma con una duración que depende del ajuste del
temporizador de alarma. Está equipada con un fusible reseteable de 2,5A. Apta para
la conexión de una sirena electrónica o un timbre de alarma.
•
Los siguientes contactos son aptos para la conexión de uno o varios (máx. 4) paneles de control
digitales, p.ej.
HAA263D, HAA85WP, etc.
8 GND Masa (-) para el panel de control
9 CLK Hilo de reloj para el panel de control
10 Data Cable de datos para el panel de control
11 DC out Salida +12 V común con fusible reseteable de 750mA para la conexión de un panel de
control o un teclado.
• Los siguientes contactos son aptos para la conexión de un teclado, p.ej. HAA80MK.
12 Part 1 ON/OFF Activación/desactivación parcela 1: acepta contactos momentáneos
normalmente abiertos (N.A.). Conecte varios contactos en paralelo.
13 Part 2 ON/OFF Activación/desactivación parcela 2: acepta des contactos momentáneos
normalmente abiertos (N.A.). Conecte varios contactos en paralelo.
14 Part 1 status Indicador LED parcela 1: estado de la parcela 1.
15 Part 2 status Indicador LED parcela 2: estado de la parcela 2.
16 System status Indicador LED general: estado del sistema.
Es posible conectar los contactos 12 y 13 a un solo panel de control para permitir la activación y la
desactivación simultánea de parcelas 1 y 2.
