Vig390s Motherboard Manual V1.0
6
System Board Components

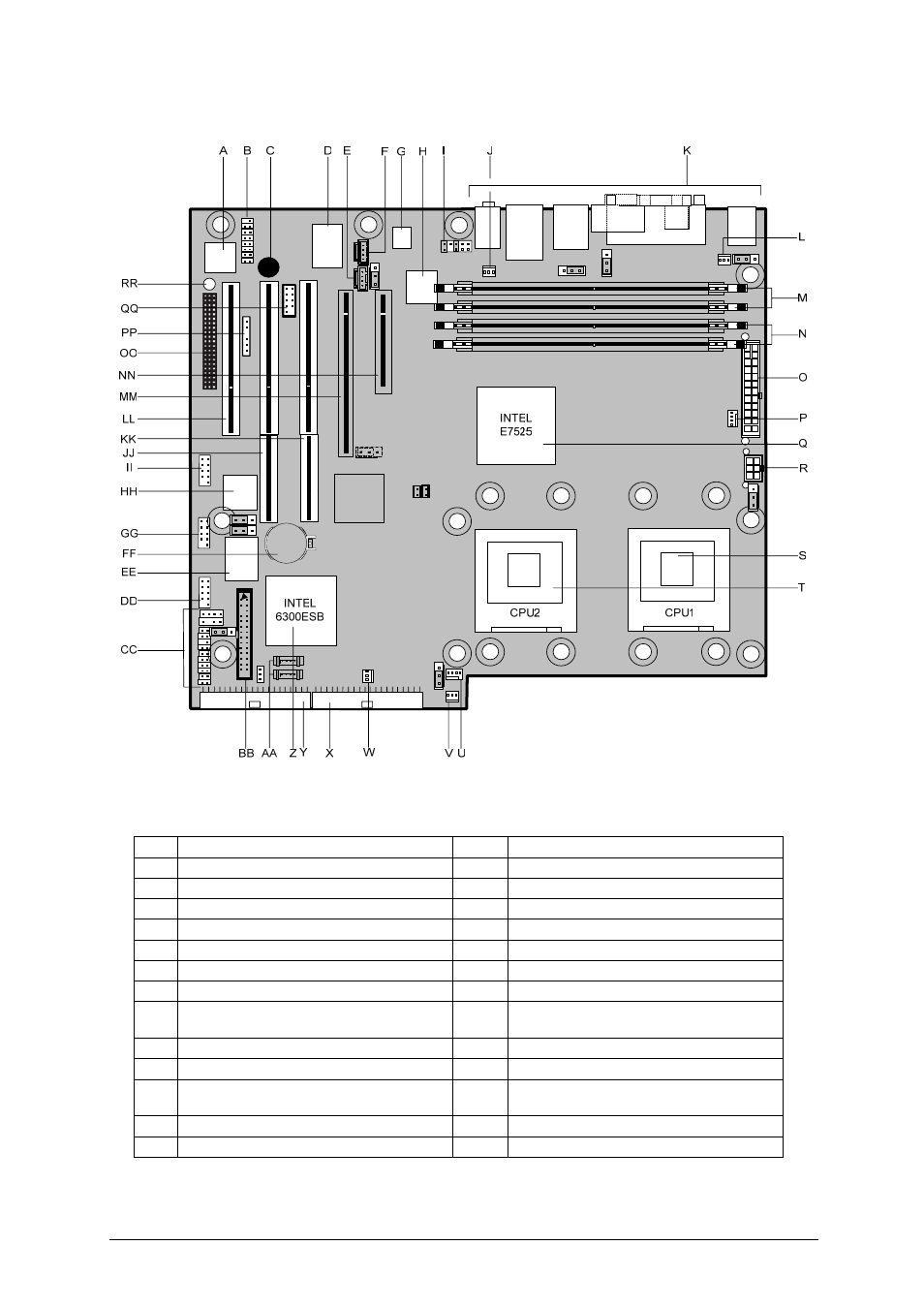

Figure 1: Motherboard Layout & Components
Table 1: Motherboard Layout Descriptions
A
8 Mbit Firmware Hub (FWH) BIOS
W
Front Chassis Fan 2
B
Game port header (optional)
X
Secondary IDE connector
C
Motherboard speaker
Y
Primary IDE connector
D
I/O controller
Z
Southbridge Intel® 6300ESB
E
Aux audio connector
AA
Serial ATA (S-ATA) connectors
F
CD audio connector
BB
Floppy drive connector
G
Audio codec AD1980
CC
Front panel audio connector
H
LAN controller Broadcom BCM5751
DD
Front panel USB connectors 5/6
I
Front panel audio connector
EE
USB controller (VIA VT6212L)
5/6/7/8
J
Rear Chassis Fan 2 connector
FF
Battery
K
Rear I/O back panel connections
GG
Front panel USB connectors 7/8
L
Rear Chassis Fan 1 connector
HH
IEE1394a controller TiTBS43AB22A
PCI
M
Memory DIMM slots B2 A2
II
Front IEE1394a header connector
N
Memory DIMM slots B1 A1
JJ
PCI4 PCI-X connector (64bit)
