9-33

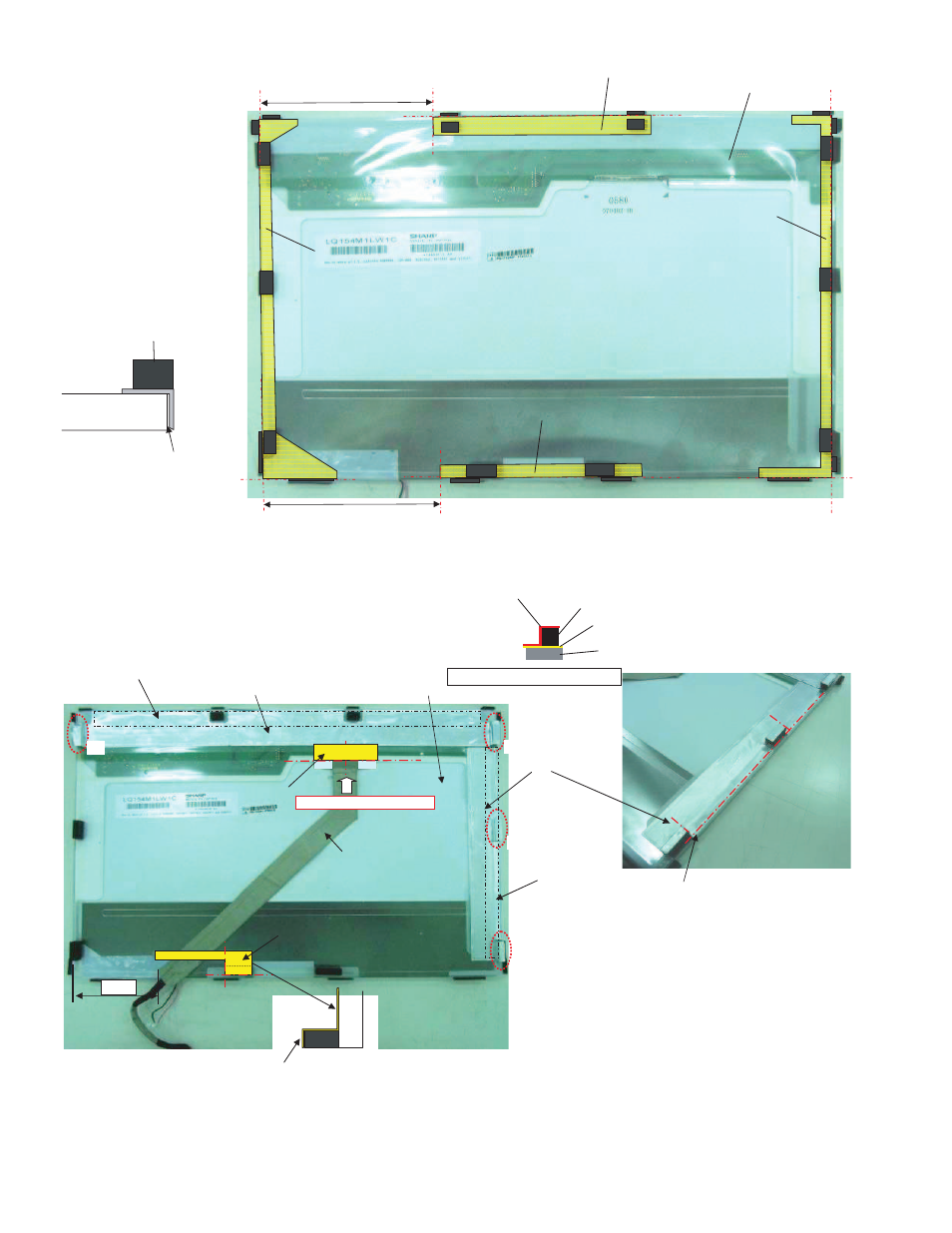

Setting of LCD unit ass’y

LCD

LCD DAMPER A

LCD DAMPER B

LCD DAMPER C

LCD DAMPER D

LCD

Gap within 0.5mm

Gasket

Using JIG

Using JIG

LCD CABLE

LCD

Insert LCD CABLE surely

SHEET

SHIELD SHEET A

LCD SHEET

SHIELD SHEET B

Schematic for sticking at Point A

LCD

Paster

Gasket

Alminium (silvery) paster is stuck on the gasket.

th

Bending

Pressurizing range

Range of
pressurizing

The cloth conductor shall be stuck along the gasket.
