EFCO 2009

Page 20

Series 8700 / 8800 Unitized Curtain Wall Assembly Instructions - Volume 1

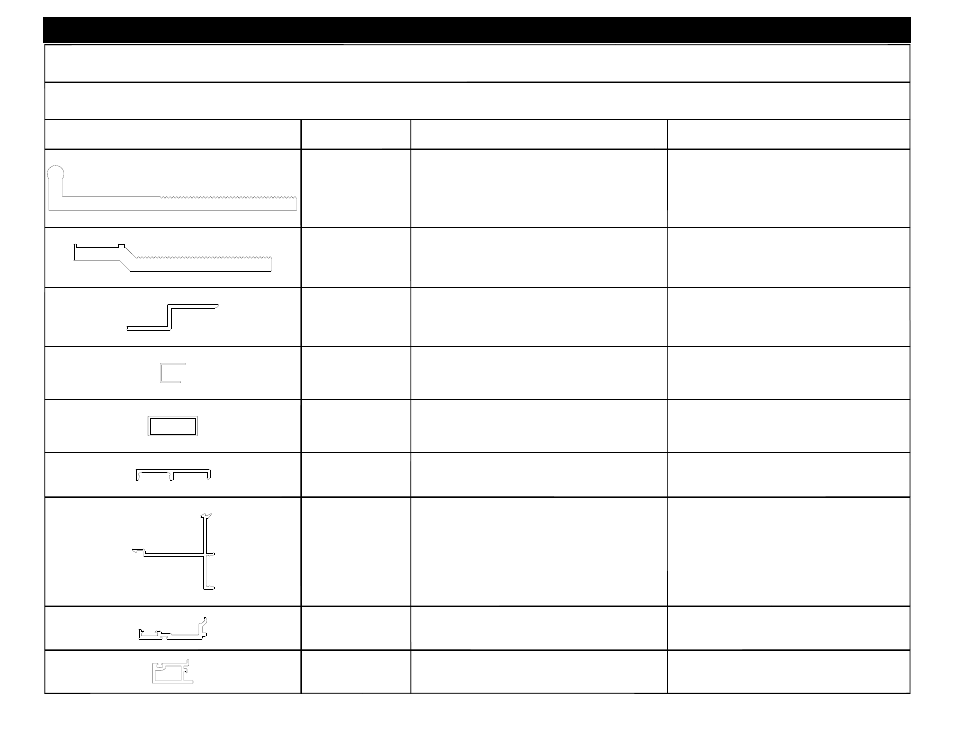

Section 2 - Parts Identification : G. Extrusions

Profile

Part #

Description

Tooling/Cut Length Formula

Extrusions

17D4

UNIT SLAB ANCHOR

U17D4-001, U17D4-002, U17D4-003,
U17D4-004

17C6

STARTER SILL ANCHOR

U17C6-001, U17C6-002, U17C6-003,
U17C6-004, U17C6-005, U17C6-006,
U17C6-007

17D9

FABRICATED #

FM19

STACK JOINT CAULK BACKER

REFERENCE FM19 PART DRAWING

17C4

FABRICATED #

FM09

DYNAMIC STARTER SILL GUTTER
REVEAL SPLICE

REFERENCE FM09 PART DRAWING

17D0

FABRICATED #

FM10

STACTIC STARTER SILL GUTTER
REVEAL TUBE SPLICE

REFERENCE FM10 PART DRAWING

17D5

STACK SILL TRIM

CUT TO LENGTH - HORIZ. UNIT DIM.
MINUS .125

17C2

STACK SILL TRIM ADAPTER

U17H7-001, U17H7-002, U17H7-003,
U17H7-004, U17H7-005

17A2

CAPTURED GLAZING ADAPTER

CUT TO LENGTH - VERTICAL UNIT
DIM. MINUS 3.750 EXCLUDING HEAD

17A3

CAPTURED GLAZING RETAINER

CUT TO LENGTH - (Varies)
