MobileView Guard G750 85
Publikation 2727-QS002E-MU-P

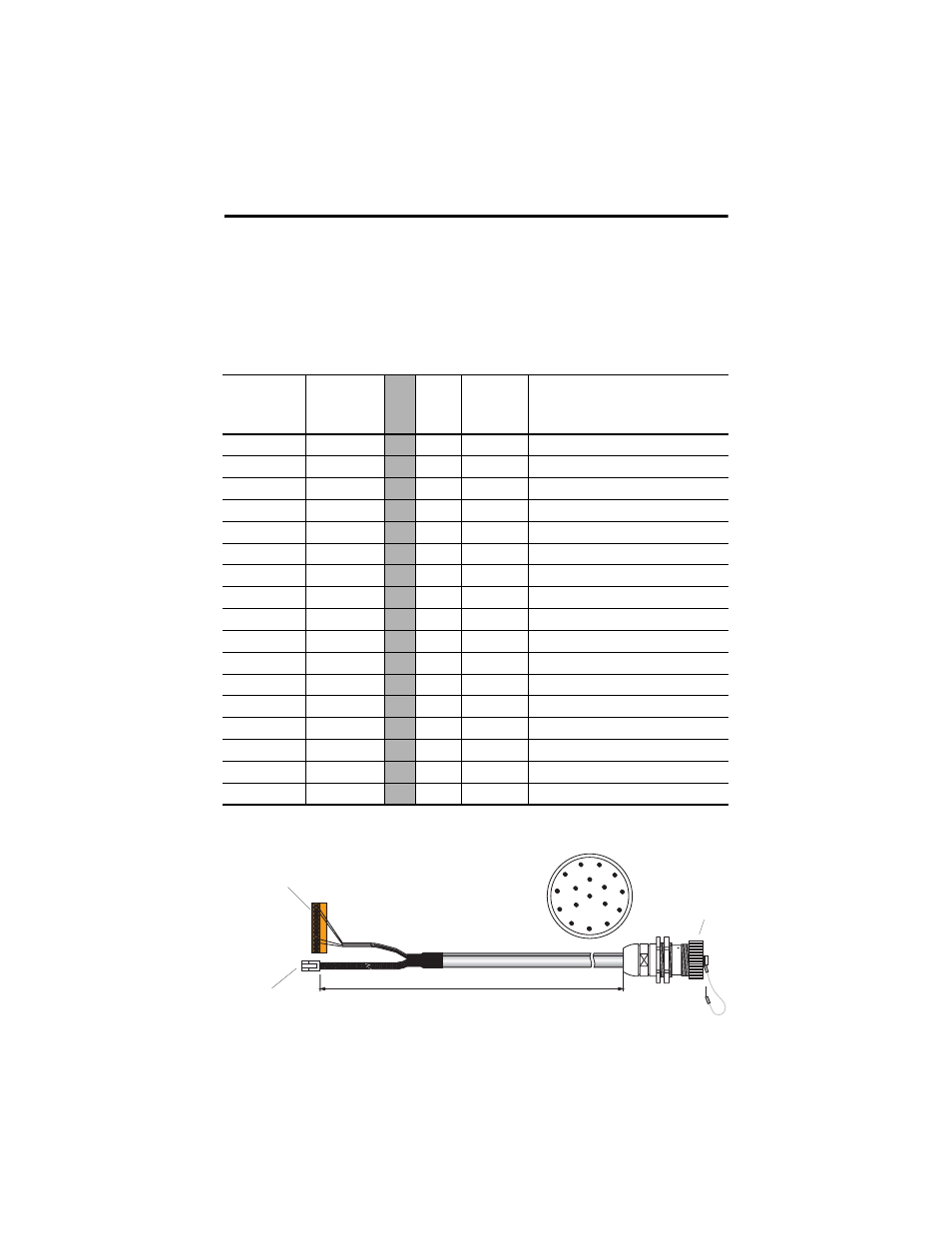

MobileView-Anschlusskabel
Das MobileView-Anschlusskabel (2727-MREX1) verbindet den Anschlusskasten mit
dem runden Steckverbinder in der Gehäusewand. Das Kabel ist 2 Meter lang. Wenn
das MobileView-Terminal nicht mit dem Anschlusskasten verbunden ist, wird der
17-Stift-Steckverbinder durch die Staubabdeckung geschützt.
K1, runder
17-Stift-Steck-
verbinder,
Stift-Nr.
Anschluss-
kabel,
Drahtfarbe
K2,
8-Stift-
RJ-45
K3, 12-Stift-
Klemmen-
leiste
Signal-
beschreibung
1 rosa -->> – 1 24 V DC
2 schwarz -->> – 2 0 V DC
3 grün-braun -->> – 3 Not-Aus, Stromkreis 1, positiv
4 weiß-grün -->> – 4 Not-Aus, Stromkreis 1, negativ
5 grau-rosa -->> – 5 Not-Aus, Stromkreis 2, positiv
6 rot-blau -->> – 6 Not-Aus, Stromkreis 2, negativ
7 braun -->> – 7 Aktivierungsschalter, Stromkreis 1, positiv
8 gelb -->> – 8 Aktivierungsschalter, Stromkreis 1, negativ
12 grün -->> – 9 Aktivierungsschalter, Stromkreis 2, positiv
17 grau -->> – 10 Aktivierungsschalter, Stromkreis 2, negativ
9 – -->> – – Nicht verwendet
10 – -->> – 12 Nicht verwendet
11 lila -->> – 11 Nicht verwendet
13 blau -->> 1 – TD+ (übertragen)
14 weiß -->> 2 – TD– (übertragen)
15 orange -->> 3 – RD+ (empfangen)
16 rot -->> 6 – RD– (empfangen)
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15
16
17
K3, 12-Stift-Verbindung
für Klemmenleiste X1 am
Anschlusskasten
K2, 8-Stift-RJ-45-Buchse
(Ethernet) für S1 am
Anschlusskasten
K1, runder 17-Stift-Steckverbinder,
von der Anschlussseite gesehen
Staubabdeckung
K1, runder 17-Stift-Steckverbinder
zur Befestigung am Gehäuse
2 Meter
