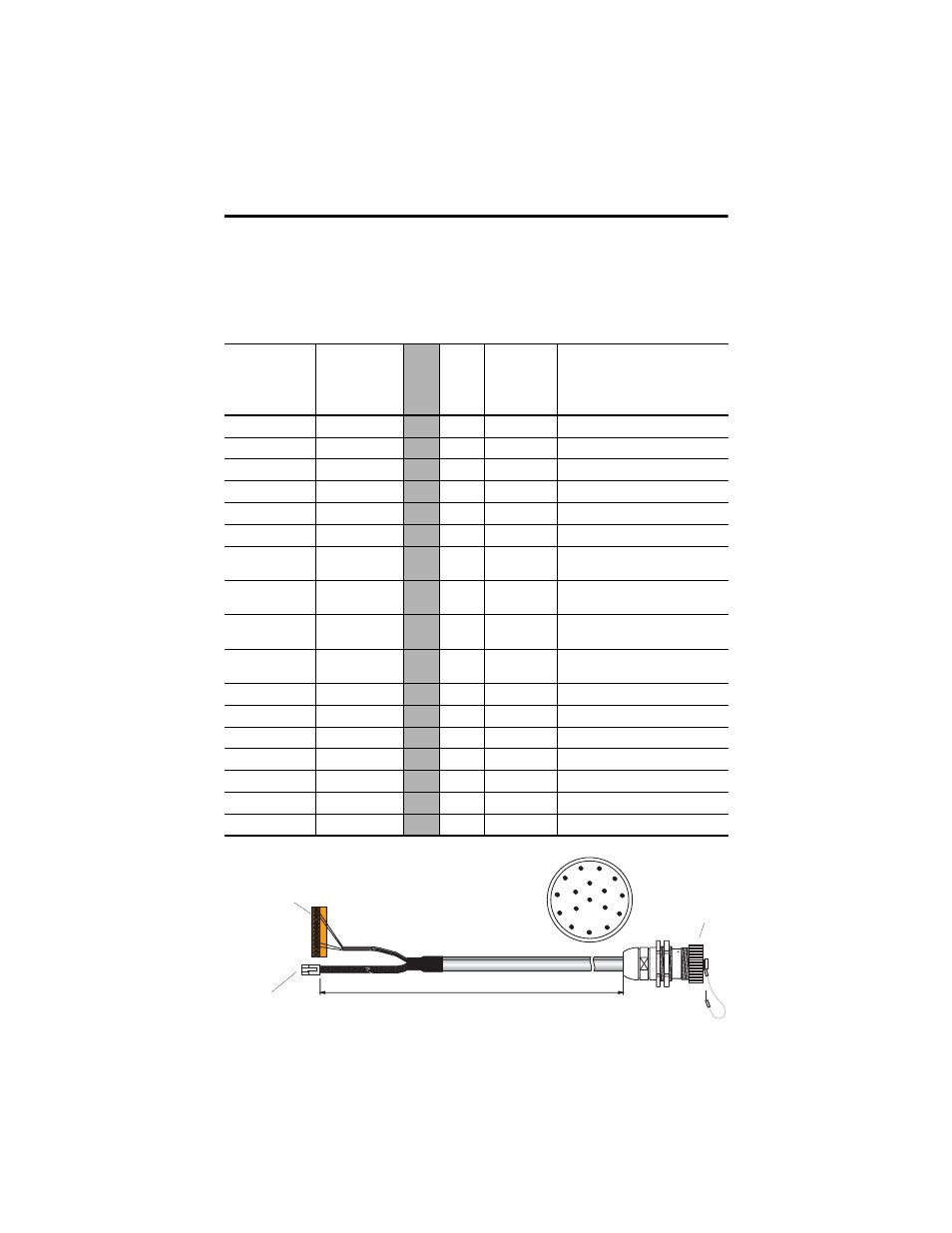

Cabo da Caixa de Distribuição do MobileView
O Cabo da Caixa de Distribuição do MobileView (2727-MREX1) conecta a Caixa de
Distribuição à tomada circular localizada na parede do gabinete. O comprimento
do cabo é de 2 metros (6,5 pés). Quando o terminal MobileView não está
conectado à Caixa de Distribuição, a tampa protetora contra poeira protege o
conector de 17 pinos.
K1, Nº. do Pino
da Tomada
Circular de 17
Pinos
Cor do Fio da
Caixa de
Distribuição
do
MobileView
K2,
RJ-45
de 8
Pinos
K3, Bloco
de Terminal
de 12 Pinos
Descrição
do Sinal
1 rosa -->> - 1 24 Vcc
2 preto -->> - 2 GND_IN
3 verde-marrom -->> - 3 Ch. emerg., circuito 1, positivo
4 branco-verde -->> - 4 Ch. emerg., circuito 1, negativo
5 cinza-rosa -->> - 5 Ch. emerg., circuito 2, positivo
6 vermelho-azul -->> - 6 Ch. emerg., circuito 2, negativo
7 marrom -->> - 7 Chave de ativação, circuito 1,
positivo
8 amarelo -->> - 8 Chave de ativação, circuito 1,
negativo
12 verde -->> - 9 Chave de ativação, circuito 2,
positivo
17 cinza -->> - 10 Chave de ativação, circuito 2,
negativo
9 - -->> - - Não Utilizado
10 - -->> - 12 Não Utilizado
11 violeta -->> - 11 Não Utilizado
13 azul -->> 1 - TD+ (transmissão)
14 branco -->> 2 - TD- (transmissão)
15 laranja -->> 3 - RD+ (recepção)
16 vermelho -->> 6 - RD- (recepção)
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15
16
17
K3, conector de 12
pinos para o bloco
terminal X1 na
Caixa de
Distribuição
K2, tomada RJ-45 de 8 pinos (Ethernet) para
S1 na Caixa de Distribuição
K1, tomada circular de 17 pinos,
vista da lateral do conector
Tampa Protetora
contra Poeira
K1, tomada circular de 17 pinos, é instalada no gabinete
2 metros (6,5 pйs)
