MobileView Guard G750 187
Publicação 2727-QS002E-MU-P

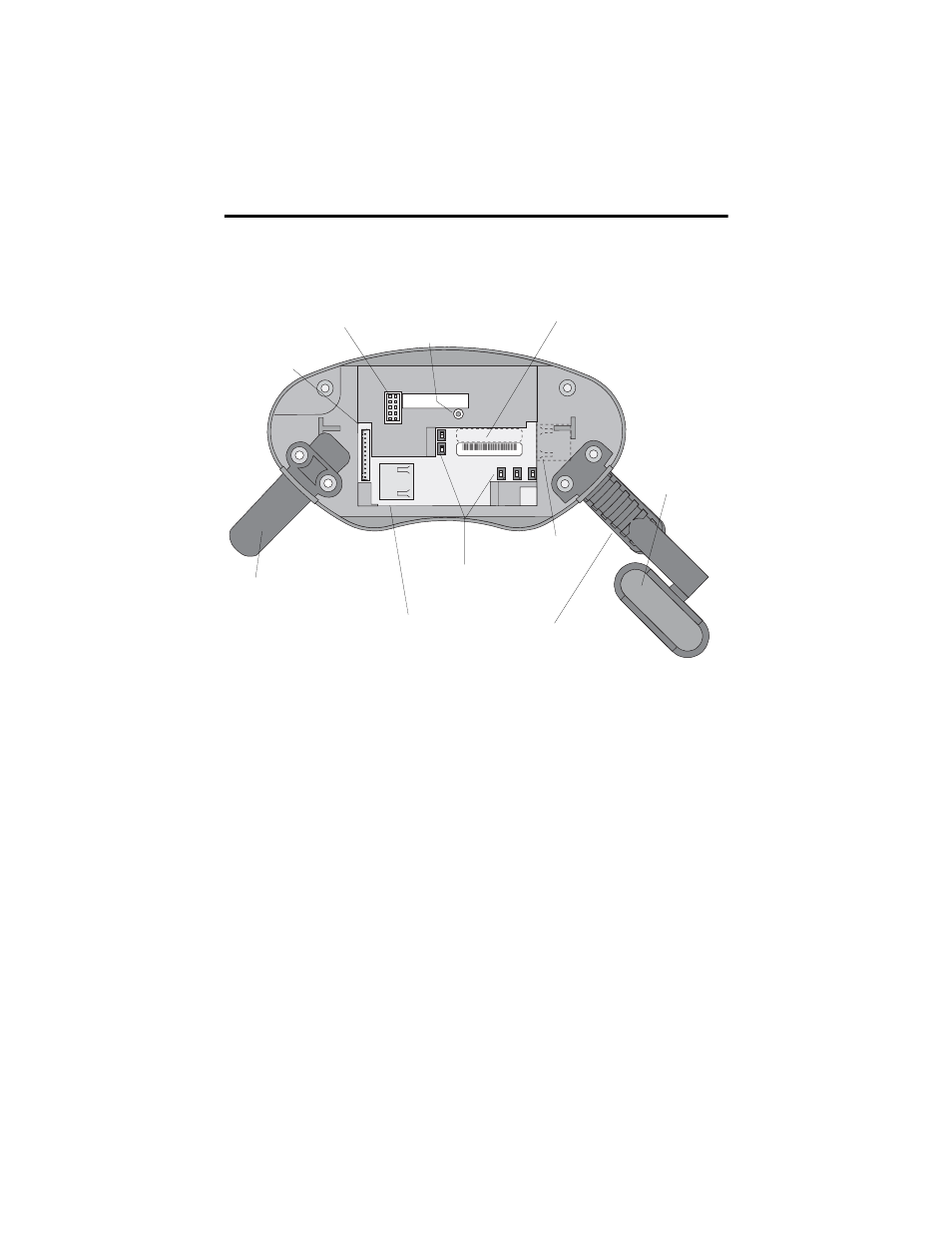

A ilustração a seguir mostra o aspecto da área de conexão do terminal MobileView
com a tampa traseira removida.
Reposicionamento do Cabo de Conexão do MobileView
O Cabo de Conexão do MobileView pode ser acoplado no lado direito ou
esquerdo do terminal para operação com a mão direita ou esquerda. Para
reposicionar o cabo, basta segurar o protetor e/ou o plugue e deslizar para fora do
suporte com um movimento de balanço.
Et
her
ne
t
B5
B4
B2 B6 B3
Serial
port R eset
S6
,
COM
-Mo
d u l
AABBC C D D EEFF 00:60:B5:06:00:01 2250-00001
Porta RS-232
para o download de software.
Botão de Restauração
para a reinicialização do Windows CE.
Todos os dados não esvaziados para o
Registro ou salvos no Armazenamento
em Flash serão perdidos.
Importante: Instale o plugue
em uma tomada não utilizada
no Cabo de Conexão do
MobileView.
Conector principal (S19)
para a fonte de alimentação e
linhas de controle.
Conector Ethernet (S4)
para o intercâmbio de
dados.
A posição das chaves não afeta
a operação do terminal (para
utilização futura).
Alívio de Tensão
para conectar o Cabo de Conexão do
MobileView (no lado direito ou
esquerdo).
Rótulo Ethernet
Endereço Ethernet (Mac)
Etiqueta do Cabo
Permite que o terminal
seja identificado
exclusivamente.
Conector (não utilizado)
pino 1
S19
S4
