MobileView Guard G750 189
Publicação 2727-QS002E-MU-P
Uso da Ranhura para Placa PC Card
A ranhura para placa PC Card é uma opção instalada na fábrica e suporta as placas
PC Card Tipo I, II e III. As seguintes placas PC Card estão disponíveis na
Allen-Bradley. O terminal não suporta placas SRAM, Cardbus ou placas que usem
12 volts para programação.
Inserção da Placa PC Card

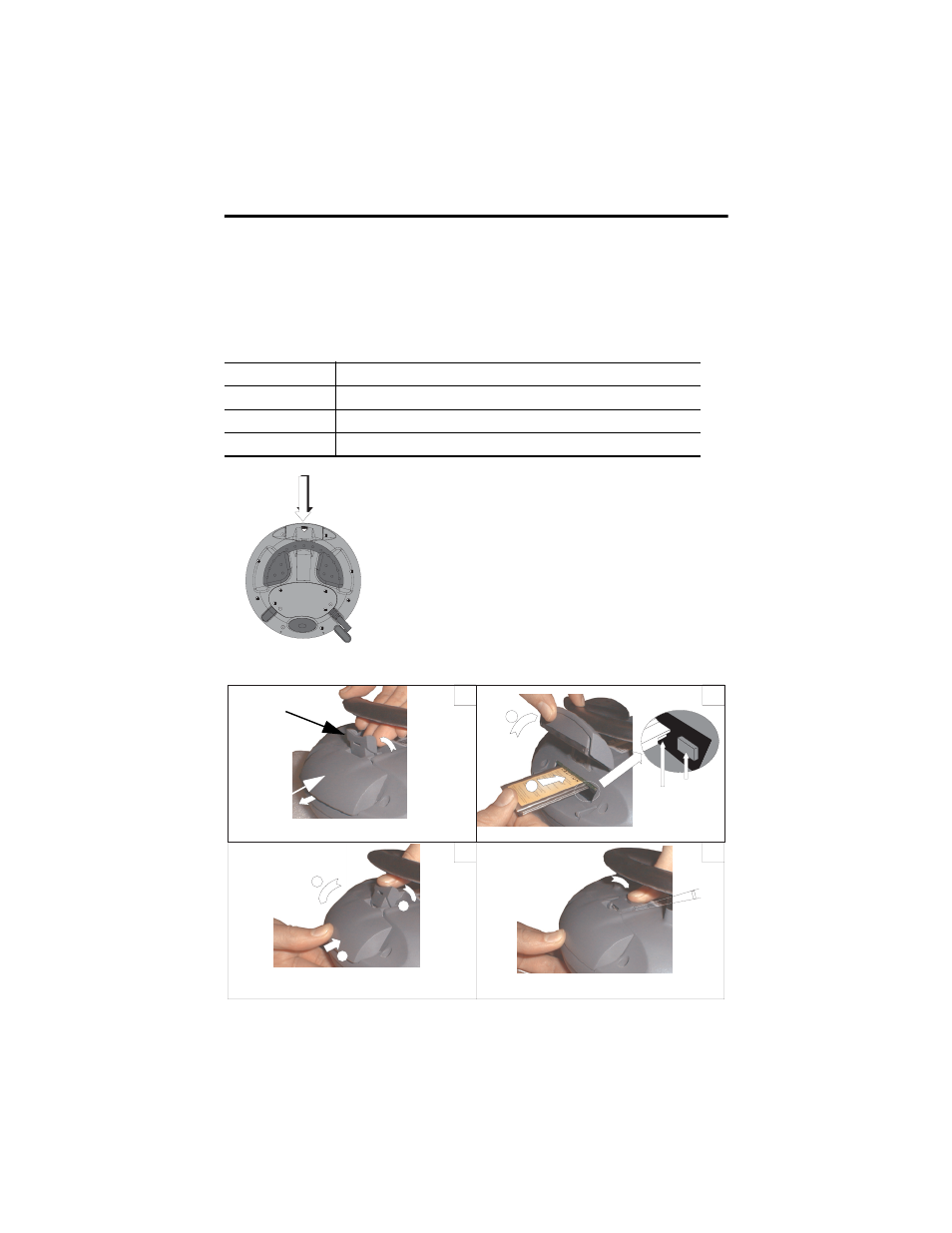

1. Destravamento da tampa da placa PC Card (veja a ilustração 1).
Cód. de Catálogo Descrição
2711-NM28 Placa ATA com 8M de memória flash para armazenamento de aplicativos.
2711-NM216 Placa ATA com 16M de memória flash para armazenamento de aplicativos.
2711-NM232 Placa ATA com 32 M de memória flash para armazenamento de aplicativos.
Compartimento da
Placa PC Card
Botão de ejeção
1 2
3 4
Deve ser
encaixado
completa-
mente
a
b
c
a
b
Trava
Tampa da
Placa PC Card
