Conexão do MobileView à Caixa de Distribuição

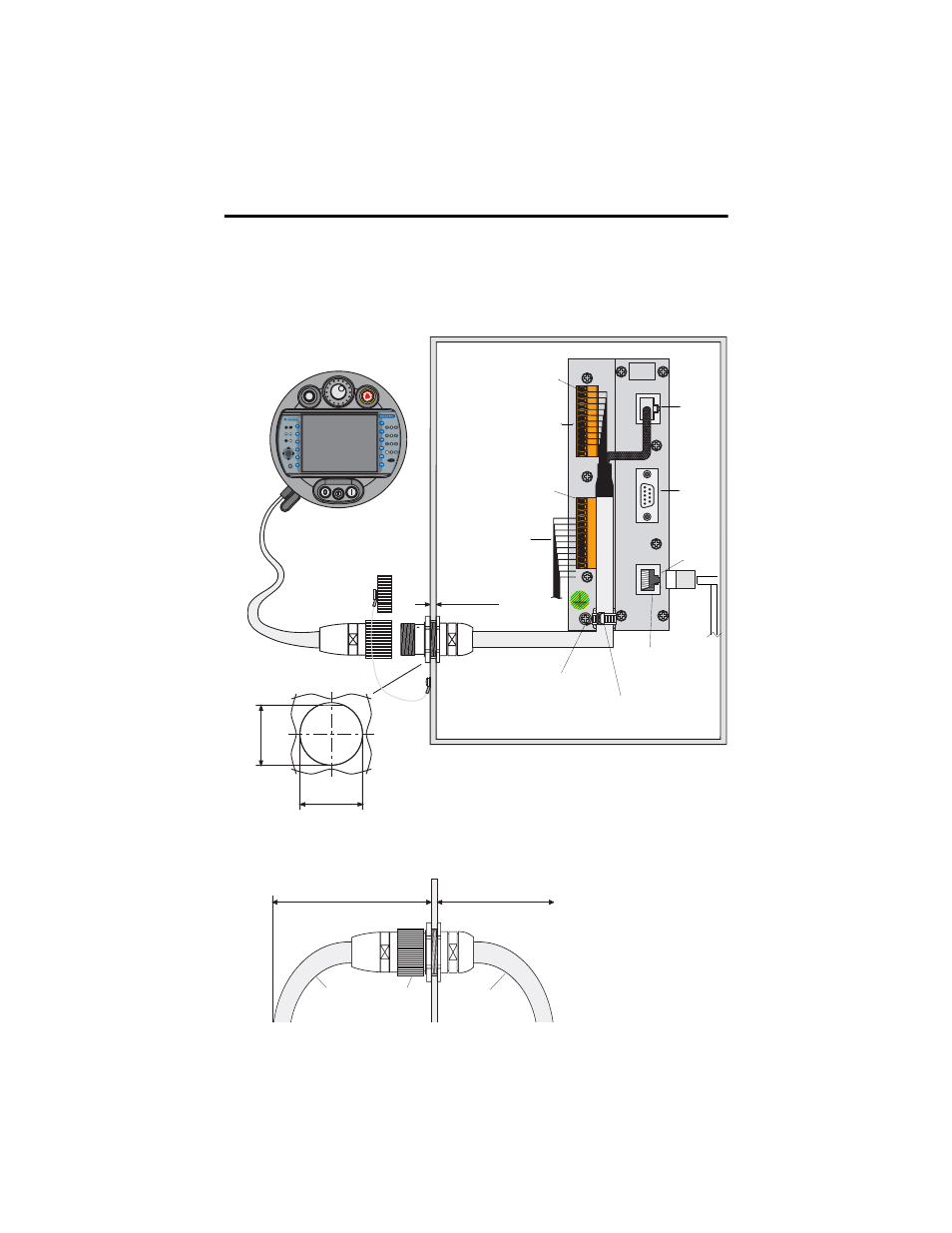

A ilustração a seguir mostra como o terminal MobileView se conecta à Caixa de
Distribuição.
24V D C
ON LY
TER M IN AL IN
R S422 O U T
ETH ER N ET O U T
+24V
GND
ES1+
ES1-
ES2+
ES2-
ED1+
ED1-
ED2+
ED2-
+24V
GND
ES1+
ES1-
ES2+
ES2-
ED1+
ED1-
ED2+
ED2-
7
8
9
4
5
6
1
2
3
.
0
-
ESC
KE TOP
R
u
n
Er
ro
r
24 mm
X1/K3
Conexão 10
Base-T à Rede
Ethernet
Conexões do
Equipamento de
Segurança
Painel de Controle Normal
Espessura máxima da
parede de 5 mm (0,2 pol.)
Terminal MobileView
Caixa de Distribuição
Recorte do conector
25 ± 0,1 mm
(1,0 ± 0,0039 pol.)
(0
,94 pol.)
Cabo de Conexão
do MobileView
Tampa Protetora contra Poeira
X2/K4
Use Parafuso de
Aterramento para
Conectar
o Aterramento à
Caixa de Distribuição
Pino 1, 24 Vcc
Cabo da Caixa de Distribuição
Pino 1, 24 Vcc
S1
S2
S3
K1
Conexões do Terminal
MobileView
Braçadeira do
Cabo da Caixa
de Distribuição
2 m (6,5 pés)
Conexão
Cabo
Conexão K1
Caixa de Distribuição
Cabo
Espaço para o cabo nos dois lados da parede do gabinete
130 mm (5,12 pol.)
108 mm (3,94 pol.)
