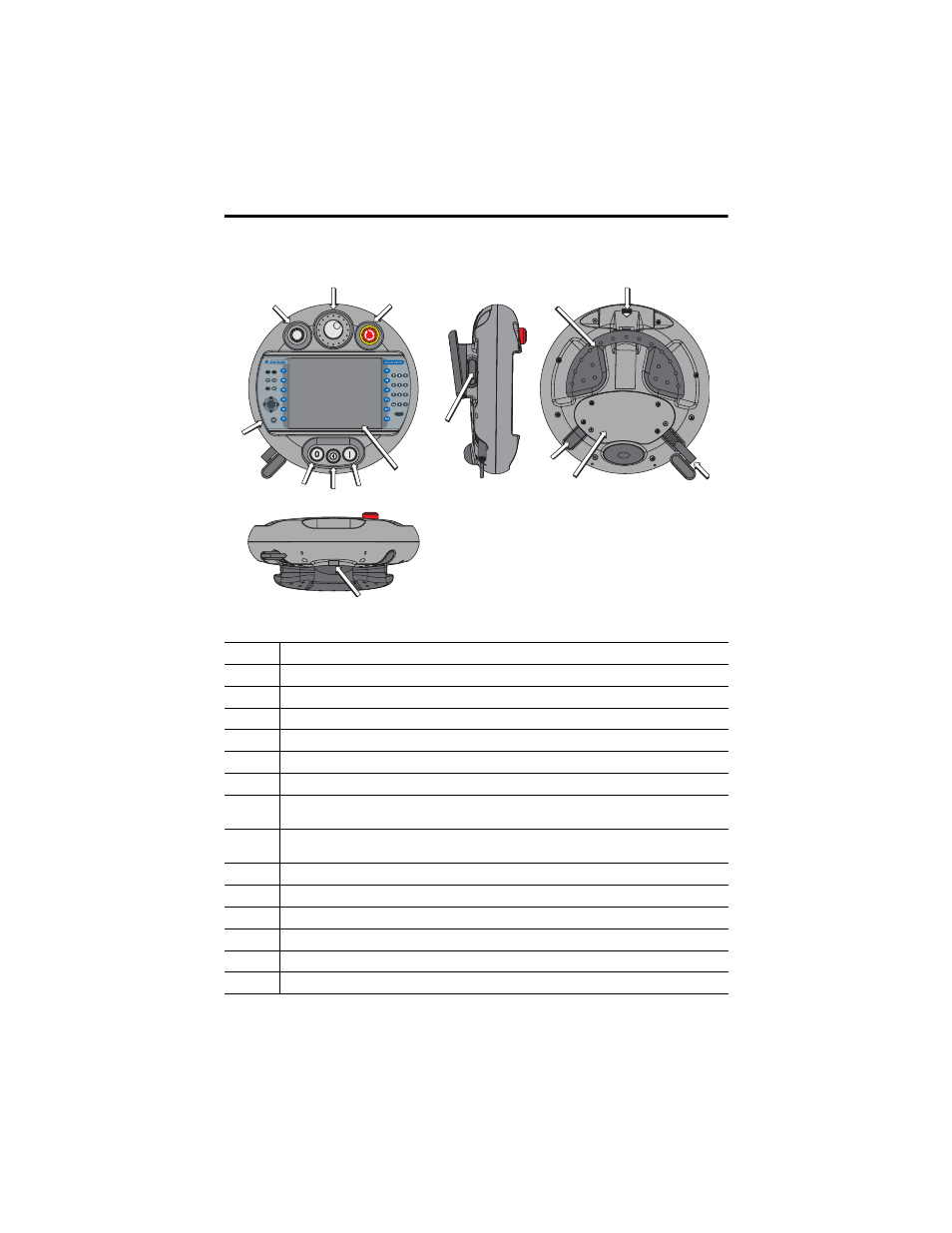

Beschreibung des Terminals MobileView Guard G750
1 Potentiometer mit linearer Auflösung von 0–127 (Option)
2 Elektronisches Handrad, 50 Impulse/Umdrehung, –32 768 bis +32 768 (Option)
3 Not-Aus-Schalter, zwei Stromkreise, Öffner-Kontakte, 24 V DC, maximal 500 mA (Option)
4 Folientastatur mit Druckpunkten – Standard-Windows-Tastaturbetrieb
5 Beleuchteter Drucktaster, Schließer, AUS-Kennzeichnung, gelbe LED (Option)
6 Schlüsselschalter mit 3 Positionen (Option)
7 Beleuchteter Drucktaster, Schließer, EIN-Kennzeichnung, gelbe LED (Option)
8 7,7-Zoll-VGA-Passivmatrix-Farb-LCD-Anzeige (640 x 480 Pixel) mit analogem resistivem
Touchscreen
9 Aktivierungsschalter mit 3 Positionen und zwei Stromkreisen (auf jeder Seite des Griffs) für
Sicherheitsanwendungen
10 IrDA-Tastatur-/Druckerschnittstelle, Baudrate: 9600 Baud oder 115,2 kBaud
11 Griff für links- oder rechtshändige Bedienung
12 Einzelsteckplatz-PC-Kartenschnittstelle für Karten vom Typ I, II oder III (Option)
13 Zugentlastung für Verbindungskabel (im Lieferumfang des Kabels enthalten)
14 Hintere Abdeckung des Anschlussfachs
15 Stecker für Kabelausgang bei Nichtverwendung (entspricht Schutzgrad IP54)
