152 MobileView Guard G750
Pubblicazione 2727-QS002E-MU-P

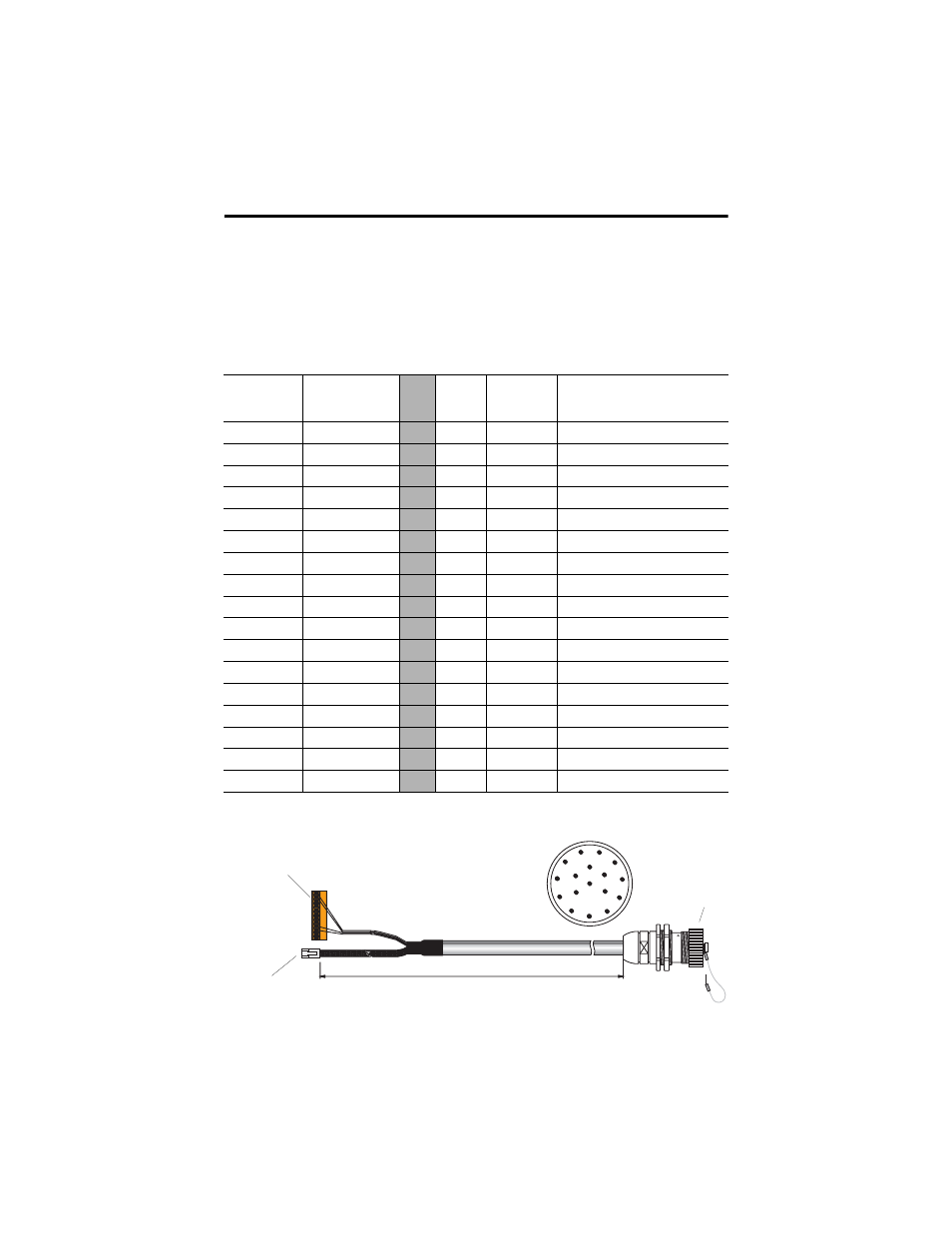

Cavo scatola di giunzione MobileView
Il cavo della scatola di giunzione per MobileView (2727-MREX1) collega la scatola
di giunzione al connettore circolare sulla parete della custodia. La lunghezza del
cavo è di 2 metri (6,5 piedi). Quando il terminale MobileView non è collegato alla
scatola di giunzione, il tappo di protezione protegge il connettore a 17 pin.
K1, Num. pin
jack circol.
17 pin
Colore cavo
scatola giunz.
MobileView
K2,
RJ-45
8 pin
K3,
morsettiera
12 pin
Descrizione
segnale
1 rosa -->> - 1 24V cc
2 nero -->> - 2 GND_IN
3 verde-marrone -->> - 3 Arr. emer., circuito 1, pos.
4 bianco-verde -->> - 4 Arr. emer., circuito 1, neg.
5 grigio-rosa -->> - 5 Arr. emer., circuito 2, pos.
6 rosso-blu -->> - 6 Arr. emer., circuito 2, neg.
7 marrone -->> - 7 Interr. di abilitazione, circ. 1, pos.
8 giallo -->> - 8 Interr. di abilitazione, circ. 1, neg.
12 verde -->> - 9 Interr. di abilitazione, circ. 2, pos.
17 grigio -->> - 10 Interr. di abilitazione, circ. 2, neg.
9 - -->> - - Non usato
10 - -->> - 12 Non usato
11 viola -->> - 11 Non usato
13 blu -->> 1 - TD+ (trasmissione)
14 bianco -->> 2 - TD- (trasmissione)
15 arancione -->> 3 - RD+ (ricezione)
16 rosso -->> 6 - RD- (ricezione)
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15
16
17
K3, connettore a 12 pin
per morsettiera X1 sulla
scatola di giunzione
K2, jack RJ-45 a 8 pin
(Ethernet) per S1 sulla
scatola di giunzione
K1, jack circolare a 17 pin
vista lato connettore
Coperchio
parapolvere
K1, jack circolare a 17 pin
si monta sulla custodia
2 metri
