MobileView Guard G750 147
Pubblicazione 2727-QS002E-MU-P

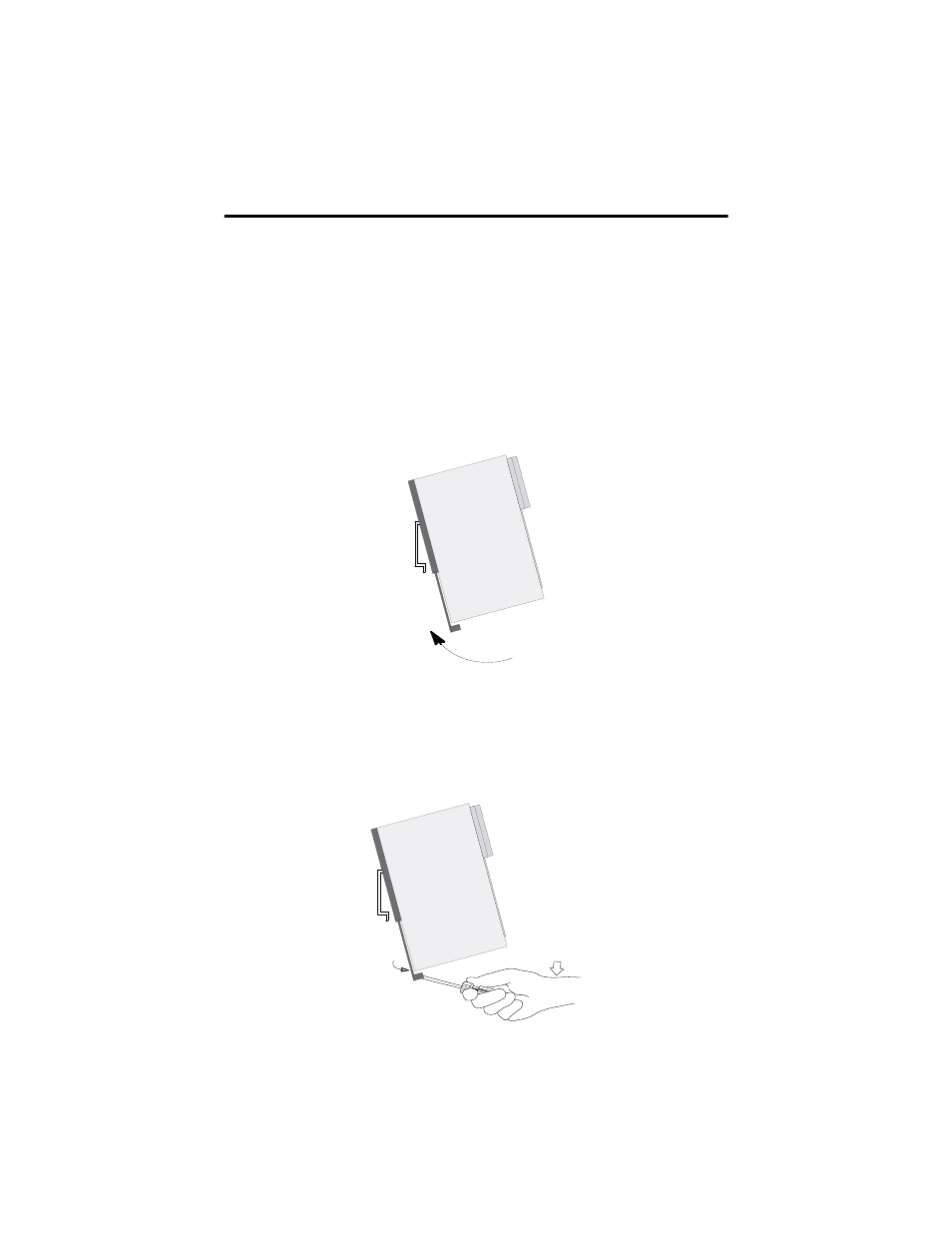

Montaggio della scatola di giunzione su una guida DIN
Montare la scatola di giunzione per MobileView su una guida DIN all'interno della
custodia.
Per installare la scatola di giunzione su una guida DIN:
1. Montare la guida DIN.
2. Agganciare la fessura superiore alla guida DIN.
3. Spingere la scatola di giunzione sulla guida DIN, facendola scattare in
posizione.
Per rimuovere la scatola di giunzione dalla guida DIN:
1. Inserire un cacciavite nel dispositivo di aggancio della guida DIN nella parte
inferiore della scatola di giunzione.
2. Tenendo la scatola di giunzione, fare leva verso il basso sul dispositivo di
aggancio fino a sganciare la scatola di giunzione dalla guida DIN.
