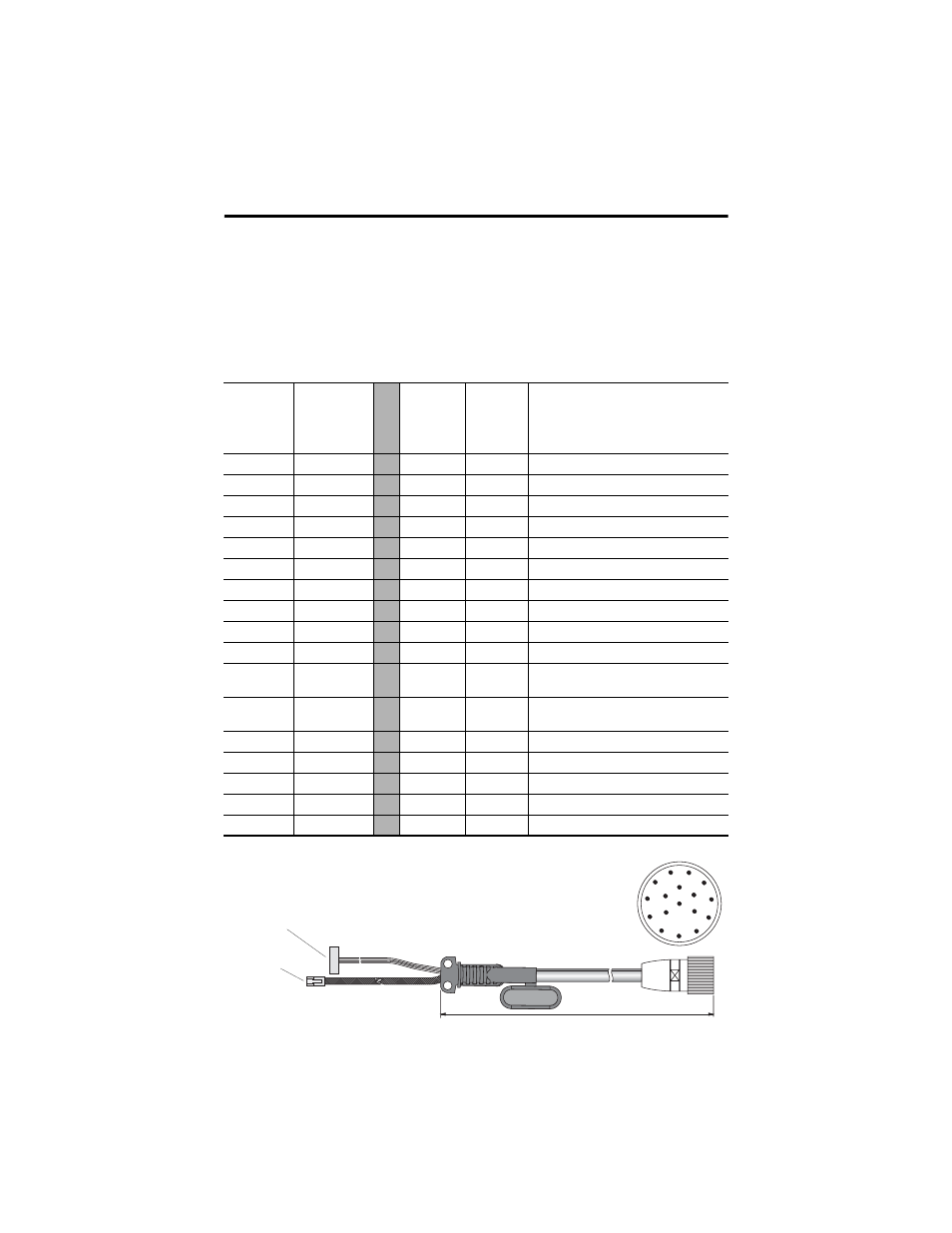

Câble de raccordement MobileView
Le câble de raccordement MobileView (2727-MRTxx) permet de connecter le
terminal MobileView au câble de connexion du boîtier de raccordement. Le câble
de raccordement est disponible en 5, 10, 15 ou 20 mètres. Il résiste à l’eau, aux
décapants, à l’huile de moteur, aux huiles de forage, à la graisse, aux lubrifiants et
aux condensats contenant de l’acide chlorhydrique.
K1 :
Connecteur
circulaire à
17 broches
Broche n°
Couleur des
fils du
câble de
raccordement
K3 :
connecteur
femelle à
11 broches
K2 :
connecteur
RJ-45 à
8 broches
Description
du signal
1 rose -->> 6 - 24 V c.c.
2 noir -->> 7 - Mise à la terre
3 vert-brun -->> 8 - Arrêt d’urgence, circuit 1, positif
4 blanc-vert -->> 9 - Arrêt d’urgence, circuit 1, négatif
5 gris-rose -->> 10 - Arrêt d’urgence, circuit 2, positif
6 rouge-bleu -->> 11 - Arrêt d’urgence, circuit 2, négatif
7 brun -->> 1 - Commutateur d’activation, circuit 1, positif
8 jaune -->> 2 - Commutateur d’activation, circuit 1, négatif
12 vert -->> 3 - Commutateur d’activation, circuit 2, positif
17 gris -->> 4 - Commutateur d’activation, circuit 2, négatif
9 pont vers la
broche 10
-->> - - Non utilisé
10 pont vers la
broche 9
-->> - - Non utilisé
11 violet -->> 5 - Non utilisé
13 bleu -->> - 1 TD+ (transmission)
14 blanc -->> - 2 TD- (transmission)
15 orange -->> - 3 RD+ (réception)
16 rouge -->> - 6 RD- (réception)
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15
16
17
K3 : connecteur femelle
à 11 broches pour connecteur
S19 du terminal MobileView
K2 : connecteur
RJ-45 à
8 broches pour
connecteur S4
du terminal
MobileView
5, 10, 15 ou 20 mètres
K1 : connecteur circulaire à 17 broches
vu côté connecteur
