Inserción de la PC Card

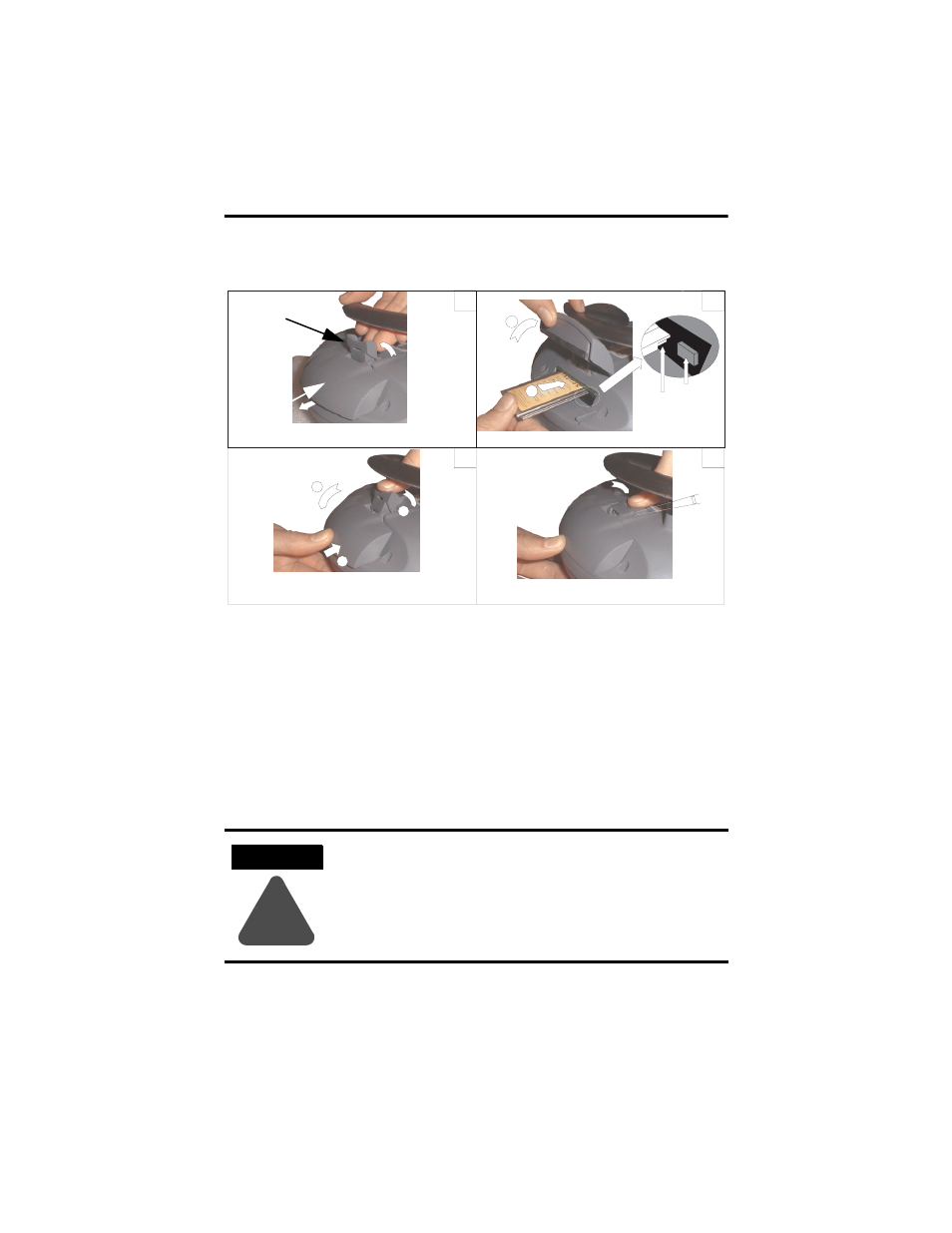

1. Cómo abrir la cubierta de la PC Card (vea la ilustración 1).
a. Coloque el terminal MobileView con la pantalla hacia abajo sobre una
mesa limpia y plana (preferentemente sobre una base ESP). Tenga
cuidado de no dañar el terminal ni sus piezas.
a. Levante la palanca de fijación hasta que se abra la cubierta de la PC Card.
2. Inserción de la PC Card (vea la ilustración 2).
a. Levante la cubierta.
b. Empuje la PC Card hasta que quede bien insertada y salte el botón de
expulsión.
3. Cierre y asegure la cubierta (vea la ilustración 3).
4. Presione la cubierta hasta que encaje en su lugar (vea la ilustración 4).
ATENCIÓN
!
Asegúrese de que la PC Card (con la muesca) se haya
insertado en la ranura ubicada al costado del botón de
expulsión.
Compruebe que el estado y la posición del sello de la cubierta
sea el correcto antes de cerrar la cubierta de la PC Card.
Botón de expulsión
1 2
3 4
Debe
encajar
por
completo.
a
b
c
a
b
Palanca de fijación
Cubierta de
PC Card
