5.6 Systembus (CAN) verdrahten
Verdrahtung
A
1
A
2
A
3
A
n
93XX 93XX 93XX
GND GND GND GND LO LO LO LO HI HI HI HI X4 X4 X4 PE PE PE PE
120 120
9300VEC054

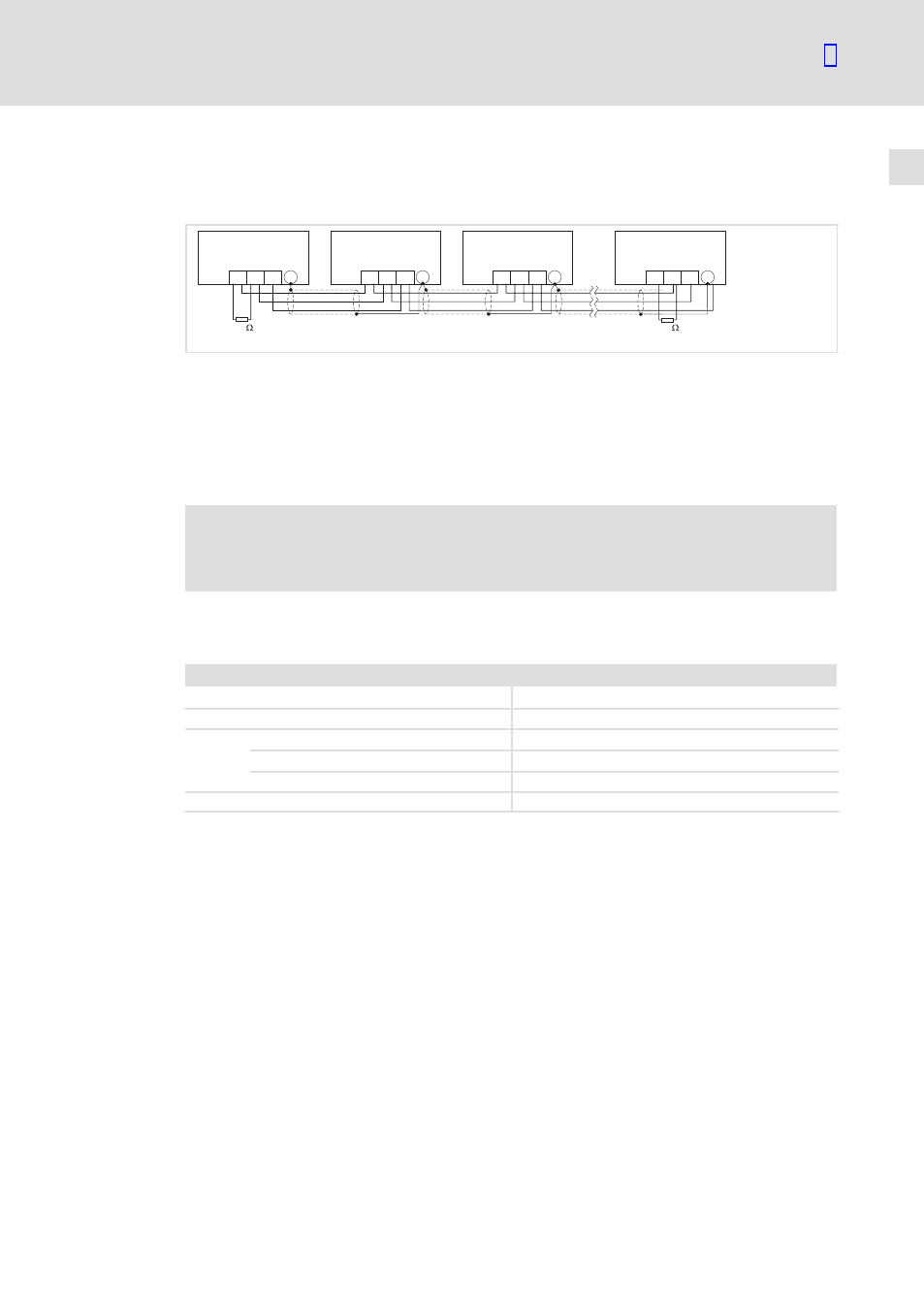

Abb. 5−14 Prinzipielle Verdrahtung des Systembus (CAN)
A
1
Busteilnehmer 1 (Antriebsregler)
A
2
Busteilnehmer 2 (Antriebsregler)
A
3
Busteilnehmer 3 (Antriebsregler)
A
n
Busteilnehmer n (z. B. SPS), n = max. 63
X4/GND CAN−GND: Systembus−Bezugspotenzial
X4/LO CAN−LOW: Systembus LOW (Datenleitung)
X4/HI CAN−HIGH: Systembus HIGH (Datenleitung)
(
Stop!
Schließen Sie einen 120
W Abschlusswiderstand am ersten und letzten
Bus−Teilnehmer an.
Spezifikation des Übertragungskabels
Wir empfehlen CAN−Kabel nach ISO 11898−2 zu verwenden:
CAN−Kabel nach ISO 11898−2
Kabeltyp Paarverseilt mit Abschirmung
Impedanz 120 W (95 ... 140 W)
Leitungswiderstand/−querschnitt
Kabellänge £ 300 m £ 70 mW/m / 0.25 0.34 mm 2 (AWG22)
Kabellänge 301 1000 m £ 40 mW/m / 0.5 mm 2 (AWG20)
Signallaufzeit £ 5 ns/m
