Mechanische Installation
Antriebsregler auf der Montageplatte befestigen
4
l
28 EDKVF9338 DE/EN/FR 4.0
4.5 Antriebsregler auf der Montageplatte befestigen
}
Gefahr!
Verletzungsgefahr durch hohes Gewicht des Antriebsreglers.
Transportieren Sie den Antriebsregler ausschließlich an den Ringösen und mit
geeignetem Hebezeug.
 ‚
1
2
0
4
3
4
3
9300vec070

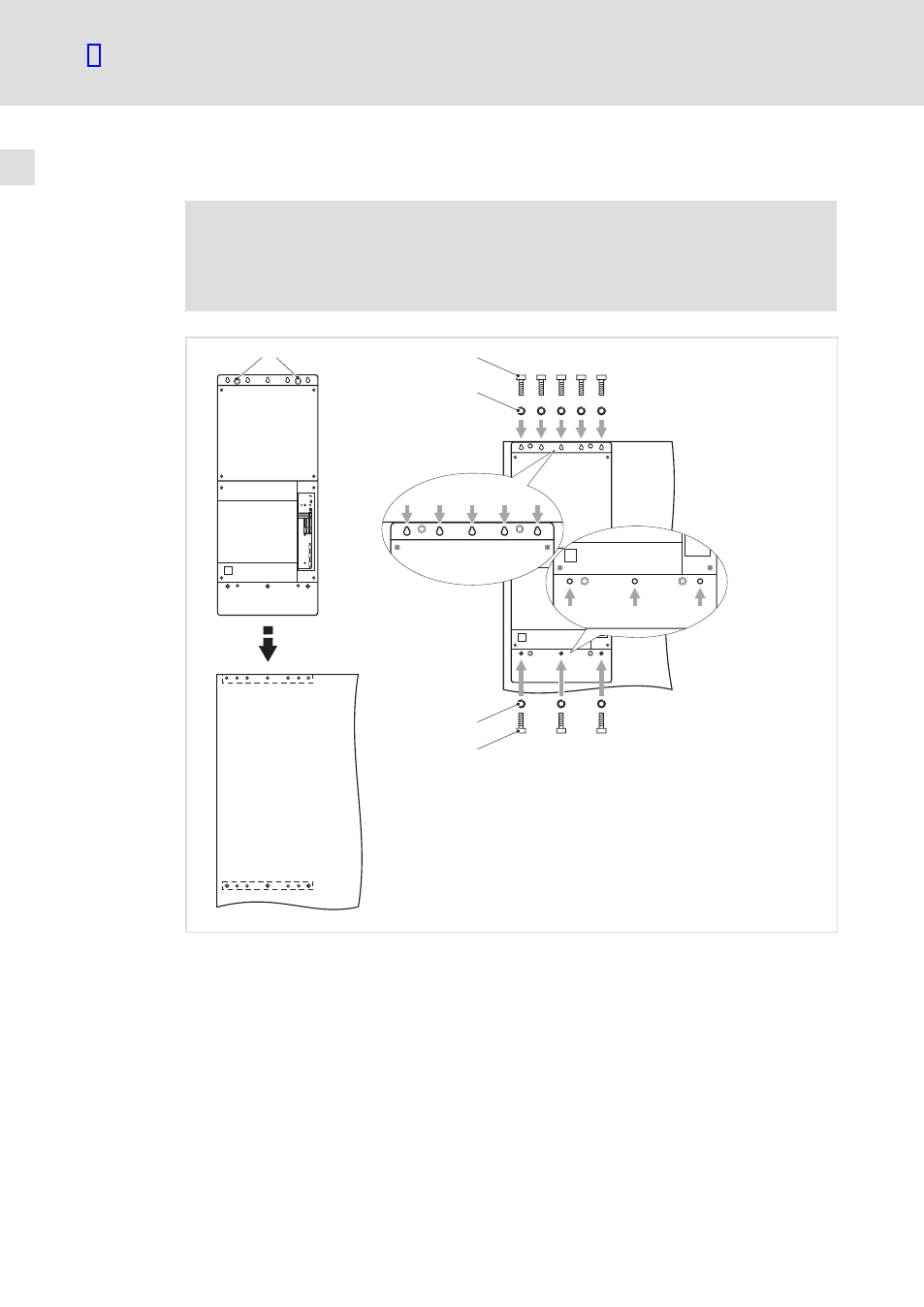

Abb. 4−4 Antriebsregler auf der Montageplatte befestigen
0 Ringösen 3 8 Innensechskantschrauben M8 × 25 mm
1 Antriebsregler 4 8 Federringe M8
2 Montageplatte
1. Antriebsregler auf die Montageplatte legen.
2. Antriebsregler oben mit 5 und unten mit 3 Innensechskantschrauben und
Federringen genau an den gezeigten Punkten festschrauben.
