Installation électrique
Raccordement de l’entrée fréquence maître/de la sortie fréquence maître
l
155
EDKVF9338 DE/EN/FR 4.0
Câblage
)
Remarque importante !
ƒ
Nous vous recommandons de réaliser le câblage à l’aide de câbles système
Lenze.
ƒ
Lorsque les câbles sont réalisés par vos soins, prévoir impérativement des
câbles blindés, avec brins torsadés par paire.
B
Enable (EN)
Lamp
control (LC)
GND
Z
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
A
X9
X10
< 50 m
A
B
Z
A
A
B
Z
B
Z
9300VEC019
Fig.5−17

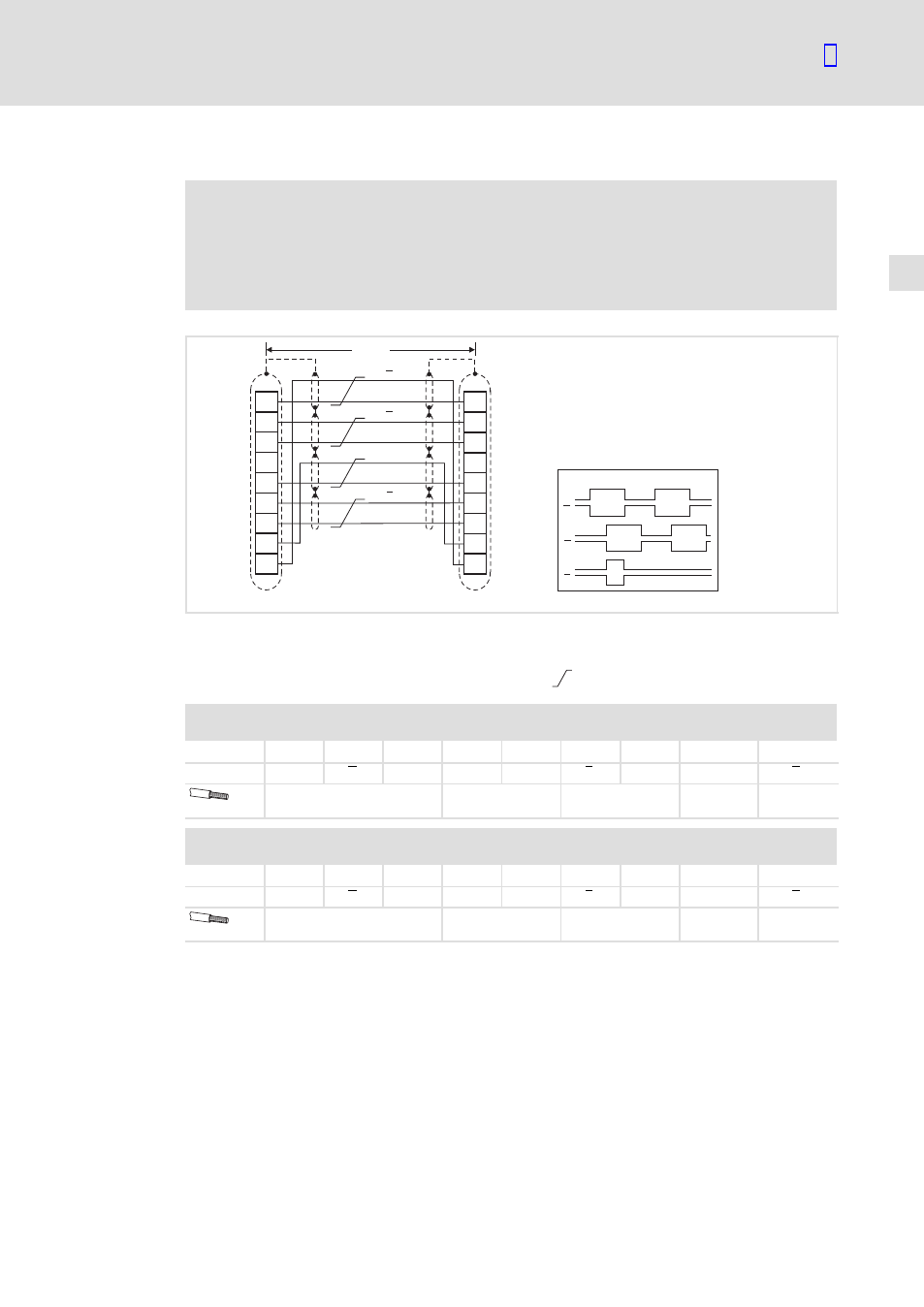

Raccordement de l’entrée fréquence maître (X9)/de la sortie fréquence maître (X10)
X9
Entraînement esclave
Evolution des signaux en cas de rotation
horaire
X10 Entraînement maître
Brins torsadés par paire
X9 − Entrée fréquence maître
Connecteur mâle Sub−D à 9 broches
Broche
1
2
3
4
5
6
7
8
9
Signal
B
A
A
+5 V
GND
Z
Z
LC
B
0,14 mm
2
(AWG 26)
0,5 mm
2
(AWG 20)
0,14 mm
2
(AWG 26)
0,5 mm
2
(AWG 20)
0,14 mm
2
(AWG 26)
X10 − Sortie fréquence maître
Connecteur femelle Sub−D à 9 broches
Broche
1
2
3
4
5
6
7
8
9
Signal
B
A
A
+5 V
GND
Z
Z
EN
B
0,14 mm
2
(AWG 26)
0,5 mm
2
(AWG 20)
0,14 mm
2
(AWG 26)
0,5 mm
2
(AWG 20)
0,14 mm
2
(AWG 26)
