Installation électrique
Partie commande
Remarques importantes
5
l
143 EDKVF9338 DE/EN/FR 4.0
Application du blindage
3
1 0
2
9300vec063

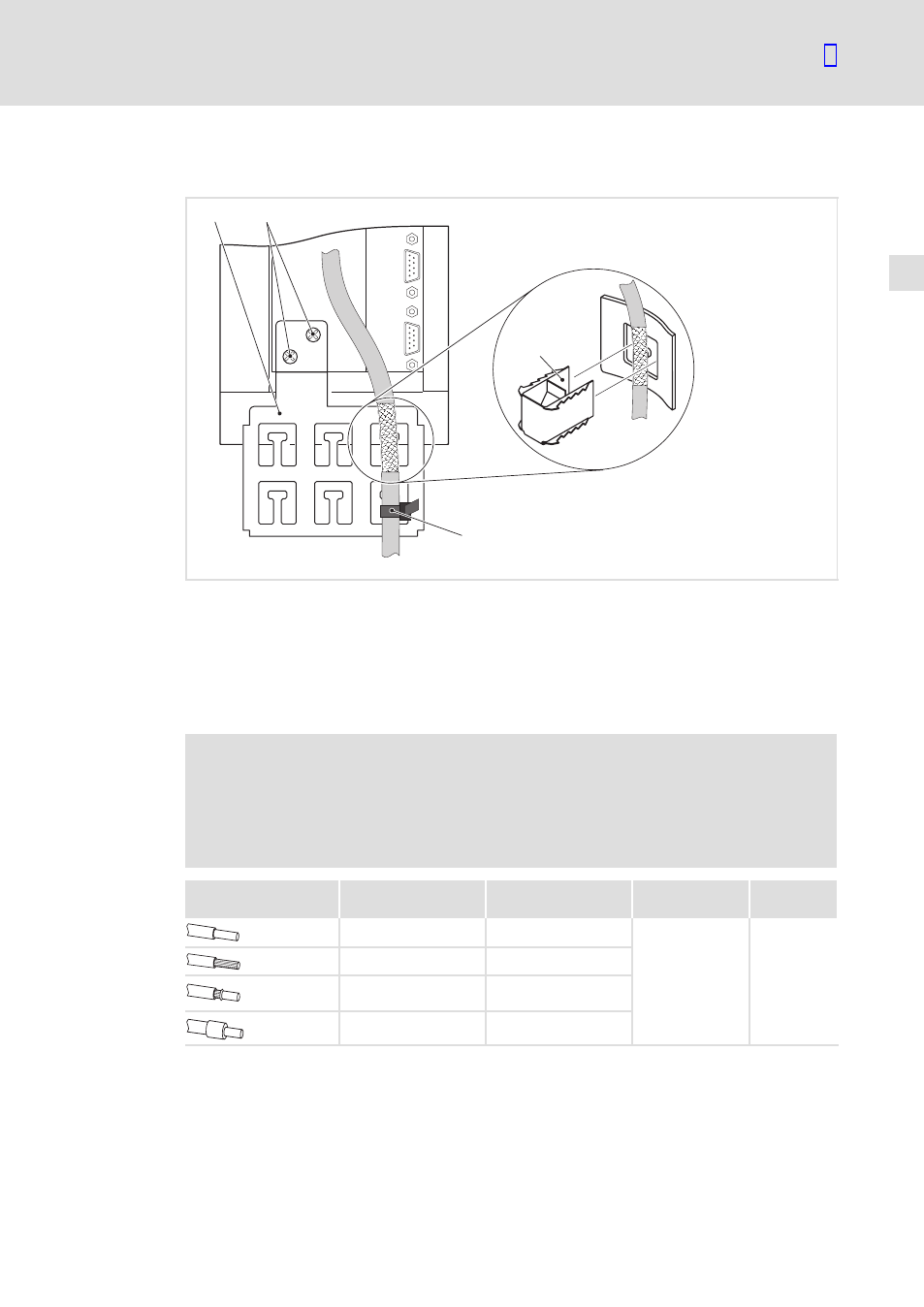

Fig.5−9 Pose du blindage à l’aide d’un collier de blindage et support de charge à l’aide d’un serre−câbles
0 Tôle de blindage
1 Fixer la tôle de blindage en dessous de la carte de commande à l’aide de deux vis M4 × 12 mm.
2 Fixer le blindage à la tôle de blindage à l’aide du collier de blindage.
3 Assurer le support de charge du câble de commande sur la tôle de blindage à l’aide d’un
serre−câbles.
Spécifications pour bornier de raccordement
(
Stop !
ƒ Enficher ou retirer les borniers uniquement lorsque l’alimentation du
variateur de vitesse est coupée !
ƒ Raccorder les borniers avant de les enficher !
ƒ Enficher également les borniers non utilisés afin de protéger les contacts.
Type de câble Embout Section de câble
maximale Couple de serrage Longueur du
fil dénudé
Rigide — 2,5 mm 2 (AWG 14)
0,5 ... 0,6 Nm
(4.4 ... 5.3 lb−in)
5 mm
Souple Sans embout 2,5 mm 2 (AWG 14)
Souple
Avec embout, sans
cosse en plastique
2,5 mm 2 (AWG 14)
Souple
Avec embout et cosse
en plastique
2,5 mm 2 (AWG 14)
