Elektrische Installation
Motoranschluss
Lüfteranschluss
l
36
EDKVF9338 DE/EN/FR 4.0
5.4
Motoranschluss
ƒ
Zur Einhaltung der EMV−Bestimmungen empfiehlt Lenze den Einsatz geschirmter
Motorleitungen.
ƒ
Schirmschellen sind nicht im Lieferumfang enthalten.
(
Stop!
Eine ausreichende Zugentlastung liegt in der Verantwortung des Anwenders!
BR2
BR1
PE U
V
W
40 mm
PE
15-20 Nm
M6
133-176 lb-in
U, V, W
25-30 Nm
M8
221-264 lb-in
0
max.
300 mm
1
9300VEC005

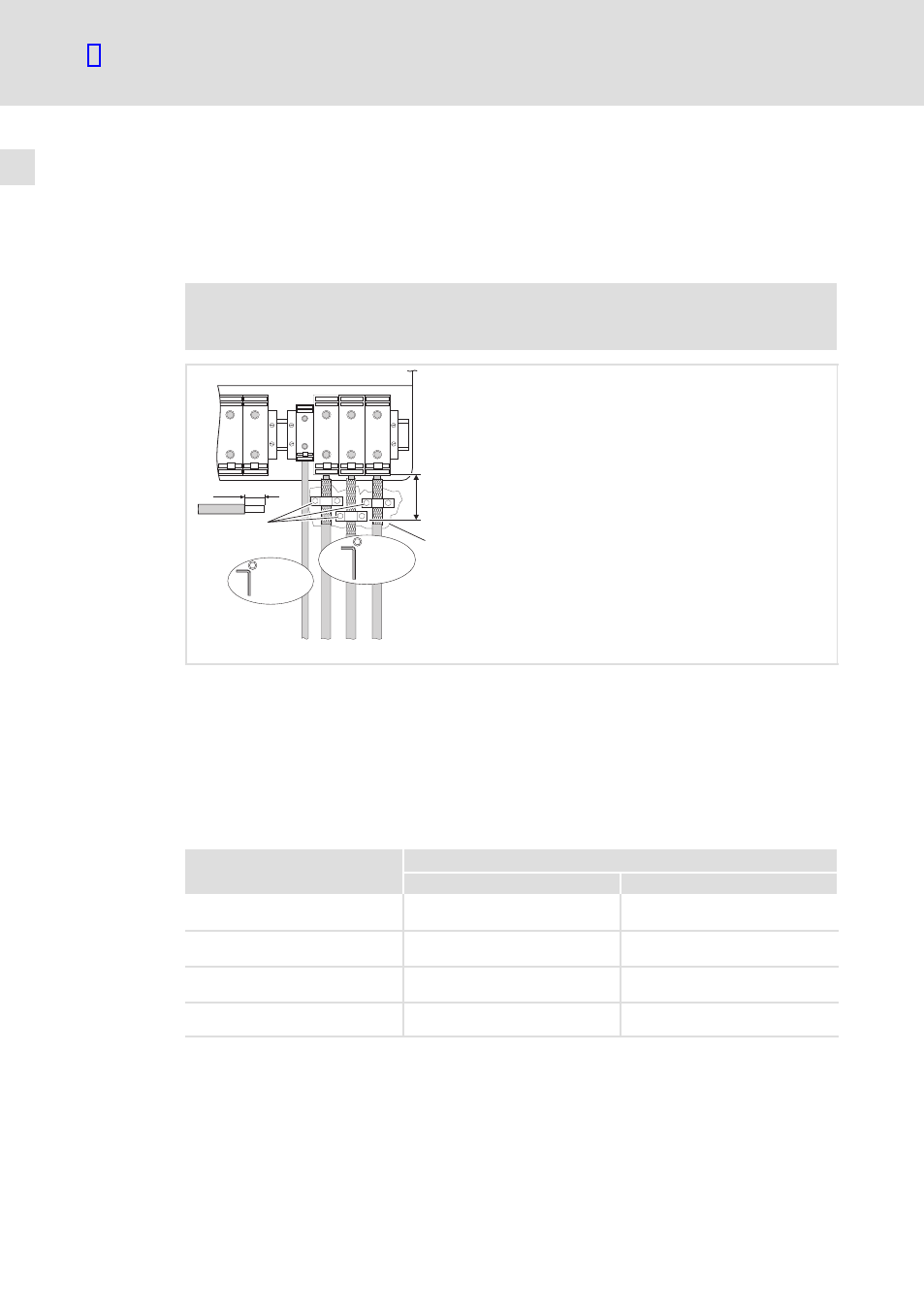

Abb. 5−6
Vorschlag Motoranschluss
BR1, BR2
Betrieb mit Bremswiderstand nur möglich bei Varianten V060, V110, V270 und V300
Anschluss siehe Systemhandbuch 9300 vector
0
Schirm der Motorleitungen großflächig auf leitender Schaltschrank−Montageplatte
auflegen und mit Schirmschellen festschrauben
1
Metallisch leitende Fläche
Achten Sie auf richtige Polung!
Halten Sie die maximale Motorleitungslänge ein!
Leitungsquerschnitte für den Motoranschluss
Typ
Installation nach EN 60204−1
U, V, W [mm
2
]
PE [mm
2
]
EVF9335−EV
EVF9335−EVVxxx
150
2 × 50
1)
95
EVF9336−EV
EVF9336−EVVxxx
150
2 × 50
1)
95
EVF9337−EV
EVF9337−EVVxxx
150
2 × 50
1)
95
EVF9338−EV
EVF9338−EVVxxx
240
2 × 95
1)
150
1)
Mehrleiter; beide Leiter müssen den gleichen Querschnitt haben
Nationale und regionale Vorschriften beachten
