Elektrische Installation
Steueranschlüsse
Mit deaktivierter Funktion "Sicher abgeschaltetes Moment"
5
l
44 EDKVF9338 DE/EN/FR 4.0
5.5.3 Mit deaktivierter Funktion "Sicher abgeschaltetes Moment"
)
Hinweis!
Wenn Sie die Funktion "Sicher abgeschaltetes Moment" nicht nutzen, müssen
Sie das Sicherheitsrelais K
SR
permanent bestromen, damit die Treiber der
Leistungsendstufe mit Spannung versorgt werden.
Versorgung über interne Spannungsquelle
ƒ Wird ein frei belegbarer digitaler Ausgang (z. B. X5/A1) fest auf HIGH−Pegel gelgt,
dient er als interne Spannungsquelle. Ein Ausgang ist mit maximal 50 mA belastbar.
– Über einen digitalen Ausgang können Sie das Relais K
SR
und zwei digitale Eingänge
(X5/28 und z. B. X5/E1) mit Spannung versorgen.
– Für die maximale Beschaltung (Relais K
SR
und X5/E1 ... X5/E5, X5/ST1) müssen Sie
zwei digitale Ausgänge parallel schalten und fest auf HIGH−Pegel legen.
ƒ Für die Versorgung der analogen Eingänge (X6/1, X6/2 und X6/3, X6/4) müssen Sie
einen frei belegbaren analogen Ausgang (z. B. X6/63) fest auf HIGH−Pegel legen.
GND2 +24V +5 V
E5 A2 A3 A4 ST1ST2 59 39
3k 47k
50mA 50mA 50mA 50mA
X5 28 E1 E2 E3 E4
3k 3k 3k 3k 3k
X11 K31K32 33 34
S1
+
K
SR
A1
X3
X6 1 2 3 4
242R
1
2
3
4
5
6
100k 100k 100k 100k
3.3nF
GND1 GND1
7 7 62 63
AIN1 AIN2
AOUTx
AOUT2
AOUT1
1 3 2 4 7
10k 10k
9300vec0137

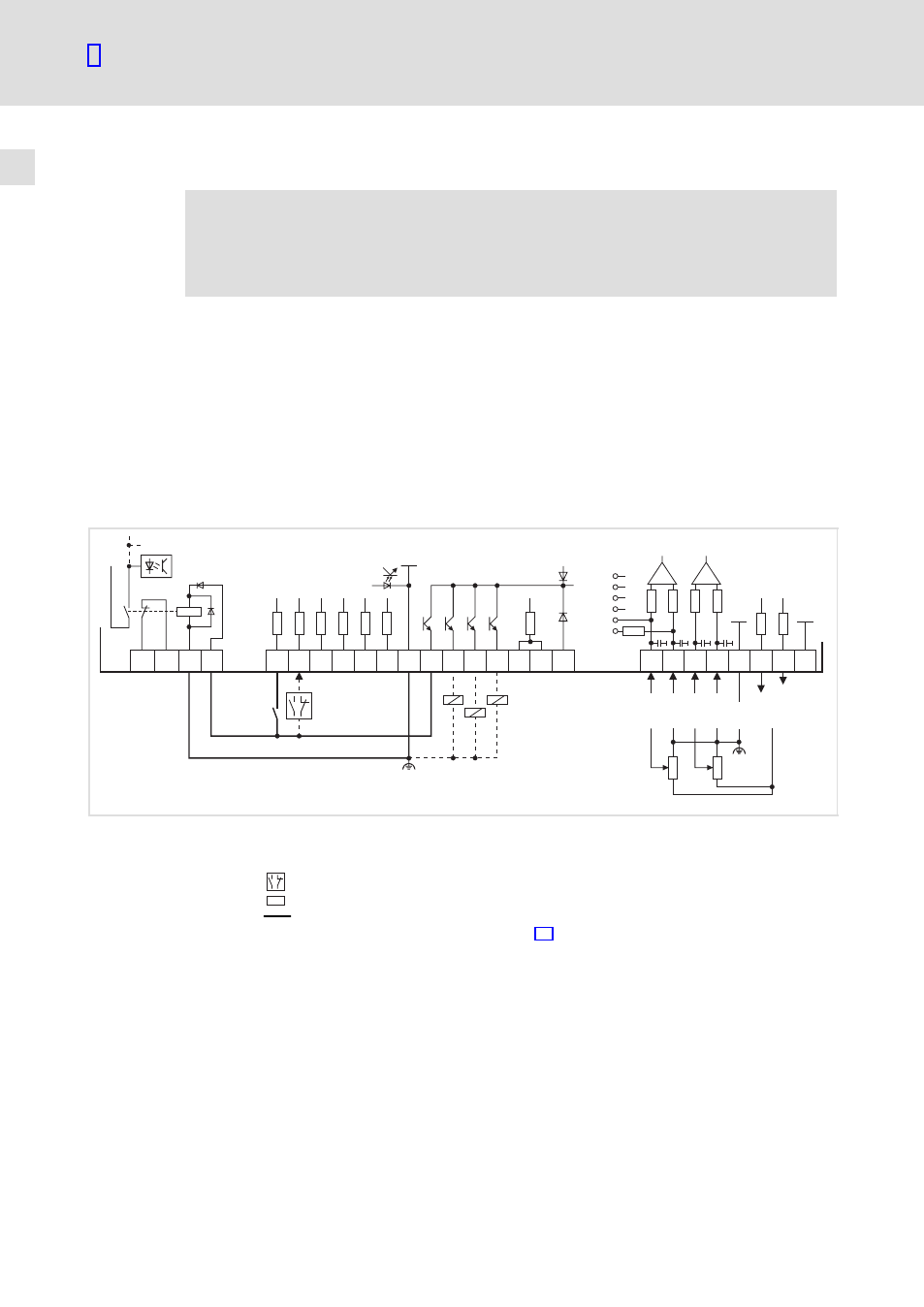

Abb. 5−12 Verdrahtung digitale und analoge Eingänge/Ausgänge mit deaktivierter Funktion "Sicher
abgeschaltetes Moment" bei interner Spannungsquelle
S1 Antriebsregler freigeben
Schließer oder Öffner
Z Verbraucher
Für den Betrieb notwendige Mindestverdrahtung
Klemmenbelegung in der Lenze−Einstellung: ^ 46
